Типы электромагнитных клапанов


Понятие электромагнит

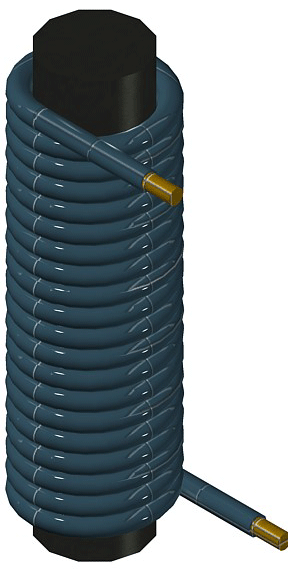

Электромагнит — устройство, создающее магнитное поле при прохождении электрического тока. Обычно электромагнит состоит из обмотки и ферромагнитного сердечника, который приобретает свойства магнита при прохождении по обмотке тока. В электромагнитах, предназначенных, прежде всего, для создания механического усилия также присутствует якорь (подвижная часть магнитопровода), передающий усилие.
Обмотку электромагнитов изготавливают из изолированного алюминиевого или медного провода, хотя есть и сверхпроводящие электромагниты. Магнитопроводы изготавливают из магнитно-мягких материалов —обычно из электротехнической или качественной конструкционной стали, литой стали и чугуна, железоникелевых и железокобальтовых сплавов. Для снижения потерь на вихревые токи (токи Фуко) магнитопроводы выполняют из набора листов.

Выделяют три типа электромагнитов по способу создания магнитного потока:

Нейтральные электромагниты постоянного тока.


   Постоянный магнитный поток создается постоянным током в обмотке таким образом, что сила притяжения зависит только от величины и не зависит от направления тока в обмотке.

Поляризованные электромагниты постоянного тока.


   Присутствуют два независимых магнитных потока — поляризующий и рабочий. Первый создается рабочей (или управляющей) обмоткой. Поляризующий поток чаще всего создается постоянными магнитами, иногда дополнительными электромагнитами, и используется для обеспечения наличия притягивающей сил при выключенной рабочей обмотке. В целом действие такого магнита зависит как от величины магнитного потока, так и от направления электрического тока в рабочей обмотке.

Электромагниты переменного тока.


   В этих магнитах питание обмотки осуществляется от источника переменного тока, магнитный поток периодически изменяется по величине и направлению, а однонаправленная сила притяжения меняется только по величине, в результате чего сила притяжения пульсирует от нуля до максимального значения с удвоенной частотой по отношению к частоте питающего тока. Широко применяют в электротехнике начиная от бытовой техники до плит электромагнитных для станков, при магнитопорошковом методе неразрушающего контроля.

   Электромагниты различают также по ряду других признаков: по способу включения обмоток — с параллельными и последовательными обмотками; по характеру работы — работающие в длительном, прерывистом и кратковременном режимах; по скорости действия — быстродействующие и замедленного действия, создающие постоянное или переменное магнитное поле и т. д.

Электромагнитный клапан.


Под понятием электромагнитный клапан в арматурной промышленности принято понимать запорный, предохранительный или регулирующий клапан на различные рабочие среды, присоединительные диаметры, напряжение и способы монтажа, с электромагнитной катушкой в качестве элемента управления. Электромагнитный клапан - состоит из двух основных функционирующих между собой частей: электромагнита играющего роль управления механизмом и клапана играющего роль запорного или регулирующего органа.

Области применения электромагнитных клапанов.


Тип действия электромагнитных клапанов.


Электромагнитные клапана различают по типу действия запорного органа: "НО" И "НЗ".
"НО"- (нормально-открытый) затвор клапана открыт, т.е. при подаче электроэнергии на электромагнитную катушку клапана, запорный орган клапана закрывается, при снятии напряжения открывается, приводя затвор клапана в положение "открыто".
"НЗ"- (нормально-затрытый) затвор клапана закрыт, т.е. при подаче электроэнергии на электромагнитную катушку клапана, запорный орган клапана открывается, при снятии напряжения закрывается, приводя затвор клапана в положение "закрыто".

Таблица быстрого подбора электромагнитных клапанов по условному диаметру.


Основные виды электромагнитных клапанов применяемых в РФ .


Клапан 15б806р


Клапан электромагнитный 15б806р предназначен для применения в качестве запорного устройства с дистанционным электрическим управлением при установке на трубопроводах магистральных холодильных установок.
Рабочая среда: Жидкий  R 12 с маслом ХФ 12-16, Жидкий R 22 с маслом ХС 40, Вода пресная.
Для клапанов 15б806р применяются электромагнитные катушки с напряжением в 12В, 24В, 110В, 127В, 220В и 380В.
Корпус - Латунь ЛС 59-1. Клапан электромагнитный 15б806р выпускается на Ду10 мм и Ду15 мм.
Клапан выпускается с ручным дублером или без ручного дублера.
Пропуск среды в затворе  при D Р от 0,1 до 2,3 МПа - не допускается.
Рабочее давление Рр, МПа (кгс/см²) от 6,65×10^-4 до 2,3 (от 5 мм.рт.ст. до 23).
Перепад давления на закрытом клапане обеспечивающий открытие затвора D Р, МПа (кгс/см²) от 0,005 до 2 (от 0,05 до 20).
Степень защиты оболочки электромагнитного - IP 65.
Присоединение к трубопроводу штуцерно-ниппельное по АТК 26-03-5-89. Изготовление и приемка ТУ 26-07-046-2006.

Клапан 15б818р


Клапан 15б859п


Клапан 15б862бк


Клапан электромагнитный 15б862бк применяется в качестве запорного устройства с дистанционным электрическим управлением на трубопроводах различных систем.
Условный диаметр - 25 мм.
Напряжение катушки - 24В и 220В.
Вид тока: постоянный или переменный.
Тип действия клапана - нормально-закрыт.
Степень защиты оболочки электромагнитного привода - IP 65.
Присоединение к трубопроводу - муфтовое.
Пропуск среды в затворе клапана при ∆ Р от 0,1 до 1,6 МПа - не допускается.
Климатическое исполнение - У3 ГОСТ 15150-69.
Температура рабочей среды - от 5 до 100 ^оС.
Температура окружающей среды ºС - от 15 до 35.
Материал основных деталей - Латунь ЛЦ 40 Сд.
Масса клапана - 1,42 кг. Изготовление и приемка - ТУ 26-07-074-2002. Рабочее положение на горизонтальном трубопроводе - электромагнитом вверх. Допустимое отклонение клапана от вертикали – не более 15°С.

Клапан 15б876п


Клапан электромагнитный 15б876п предназначен для применения в качестве запорного устройства с дистанционным электрическим управлением на трубопроводах различных систем.
Условный проход Ду, мм - 6. Рабочая среда клапана - пар, конденсат.
Давление рабочее Рр, МПа (кгс/см2) - 0,6 (6).
Температура рабочей среды ⁰С - от 20 до 180.
Номинальное напряжение  - 24В.
Род тока - переменный. Частота Гц - 50.
Мощность Вт - 7. Степень защиты оболочки - IP 44.
Режим работы ПВ, % - 100. Клапан имеет муфтовый вид присоединения к трубе.
Температура окружающей среды, ⁰С - от 15 до 35. Климатическое исполнение - УХЛ4 ГОСТ 15150-69.
Пропуск среды в затворе клапана, см3/мин.,  не более - 0,1. Материал основных деталей - Латунь ЛЦ40Сд.
Масса клапана, кг - 0,50. Изготовление и приемка - ТУ 26-07-074-2002. Гарантийный срок эксплуатации – 12 месяцев.
Гарантийная наработка – 30000 циклов.

Клапан 15б877п


Клапан электромагнитный 15б877р предназначен для применения в качестве запорного устройства с дистанционным электрическим управлением в системах газового оборудования.
Клапан 15б877р обозначается в заводских чертежах как ВИЛН. 492172.003. Условный для клапана Ду, мм 15. Рабочая среда - природный газ.
Давление рабочее Рр, МПа (кгс/см2) - 0,8 (8). Температура рабочей среды, ⁰С 20. Номинальное напряжение, В 220.
Род тока переменный. Частота , Гц 50. Мощность , Вт 12. Степень защиты оболочки электромагнитного привода для IP44. Режим работы ПВ, % 100. Присоединение к трубопроводу муфтовое. Пропуск среды в затворе, см3/мин., не более не допускается. Климатическое исполнение У3 ГОСТ 15150-69.
Температура окружающей среды, ⁰С от 5 до 50. Материал основных деталей Латунь ЛЦ40Сд. Масса, кг 0,85.
Изготовление и приемка ТУ 3712-001-05749381-94.
Гарантийный срок эксплуатации  24 месяца.
Гарантийная наработка 12000 циклов.

Клапан 15б816р


Клапан 15б817р


Клапан 13с803р


Клапан электромагнитный 13с803р предназначен для применения в качестве запорного устройства с дистанционным электрическим управлением при установке на трубопроводах магистральных холодильных установок.
Рабочая среда: вода, масла.
Применяются электромагнитные катушки с напряжением в 12В, 24В, 110В, 127В, 220В и 380В.
Корпус клапана сталь 3.
Условный диаметр Ду10 и Ду15 мм.
Клапан электромагнитный 13с803р выпускается с ручным дублером или без ручного дублера.
Пропуск среды в затворе при D Р от 0,1 до 2,3 МПа не допускается.
Рабочее давление Рр, МПа (кгс/см²) от 6,65×10^-4 до 2,3 (от 5 мм.рт.ст. до 23).
Перепад давления  на закрытом клапане, обеспечивающий открытие затвора D Р, МПа (кгс/см²) от 0,005 до 2 (от 0,05 до) 2).
Степень защиты оболочки электромагнитного привода - IP 65. Присоединение к трубопроводу штуцерно-ниппельное по АТК 26-03-5-89. Изготовление и приемка ТУ 26-07-046-2006.

Клапан 13804р


Клапан электромагнитный 13с804р предназначен для применения в качестве запорного устройства с дистанционным электрическим управлением при установке на трубопроводах магистральных холодильных установок.
Рабочая среда: воздух, газообразный хладон.
Для клапана 13с804р применяются электромагнитные катушки с напряжением в 12В, 24В, 110В, 127В, 220В и 380В.
Корпус Латунь ЛС 40-СД,  клапана 13с804р: сталь 3.
Клапан выпускается на Ду15 мм.
Клапан выпускается с ручным дублером или без ручного дублера.
Пропуск среды в затворе клапана при D Р от 0,1 до 2,3 МПа - не допускается.
Рабочее давление Рр, МПа (кгс/см²) - от 6,65×10^-4 до 2,3 (от 5 мм.рт.ст. до 23).
Перепад давления на закрытом клапане, обеспечивающий открытие затвора D Р, МПа (кгс/см²) -  от 0,005 до 2  (от 0,05 до 20).
Степень защиты оболочки электромагнитного привода - IP 65.
Присоединение к трубопроводу - штуцерно-ниппельное по АТК 26-03-5-89.
Изготовление и приемка - ТУ 26-07-046-2006.

Клапан 13с810р


Клапан электромагнитный 13с810р предназначен для применения в качестве запорного устройства с дистанционным электрическим управлением при установке на трубопроводах магистральных холодильных установок.
Рабочая среда: Жидкий и газообразный аммиак с маслами ХА, ХА-23, ХА-30, вода пресная.
Для клапанов 13с810р применяются электромагнитные катушки с напряжением в 12В, 24В, 110В, 127В, 220В и 380В.
Корпус клапана сталь 3.  Клапан выпускается на Ду10 мм и Ду15 мм.
Клапан выпускается с ручным дублером (рисунок 1) или без ручного дублера (рисунок 2).
Пропуск среды в затворе клапана при D Р от 0,1 до 2,3 МПа не допускается. Рабочее давление Рр, МПа (кгс/см²) от 6,65×10^-4 до 2,3 (от 5 мм.рт.ст. до 23) – аммиак; от 0 до 2,3 (от 0 до 23) - вода. Перепад давления на закрытом клапане, обеспечивающий открытие затвора D Р, МПа (кгс/см²) от 0 до 2  (от 0 до 20). Степень защиты оболочки электромагнитного привода - IP 65. Присоединение клапана к трубопроводу штуцерно-ниппельное по АТК 26-03-5-89. Изготовление и приемка - ТУ 26-07-046-2006.

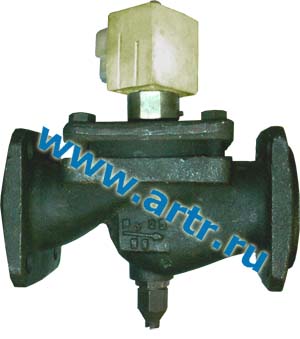

Клапан 15кч888р


Клапан электромагнитный 15кч888р мембранный предназначен для использования в качестве запорных устройств на трубопроводах, водоподготовительных установках, пневматических системах для автоматического перекрытия потока рабочей среды.
Тип клапана - запорный, мембранный, по виду действия запорного органа – нормально-закрытый «НЗ» при обесточенной катушке электромагнита.
Установочное положение на горизонтальном трубопроводе- электромагнитом вверх.
Отклонение от вертикали на угол не более 15.
Условный проход – Ду 25, 40, 50, 65.
Перепад давления на закрытом клапане, обеспечивающий открытие вентиля от 0,1 до 1,6 МПа (от 1 до 16кг/см2).
Рабочая среда – вода с температурой от +1 до +45^оС, воздух с температурой от от +0 до +45^оС, рассол с температурой от -40 до +45^оС.
Присоединение к трубопроводу фланцевое.
Присоединительные фланцы по ГОСТ 12818-80 на Ру1,6 МПа исполнение 3 по ГОСТ 12815-80.
Подача среды - на золотник. Время открытия и закрытия на газообразной среде не более 3 секунд. Время открытия на жидкой среде не более 3 секунд для Ду25, 40 и не более 5 сек для Ду50, 65. Время закрытия на жидкой среде не более 5 секунд для Ду25, 40 и 10 секунд для Лу50, 65.  Частота срабатывания не более 60 циклов в час.  Управление клапаном осуществляется электромагнитами типа ЭМ 07 по ТУ 3742-004-3401480-01. В случае отсутствия электроэнергии- управление вентилями от ручного дублера. Сальниковый ввод клапана рассчитан на подводку кабеля диаметром 10 мм. Исполнение электромагнитов - водопылезащищенное. Степень защиты клапана - IP 65 по ГОСТ 14255-69. Мощность электромагнита 18 ВА.  Клапан электромагнитный 15кч888р состоит из: корпуса, запорного устройства, золотника, фильтрующей шайбы, мембраны, тарелки, электромагнитного привода, якоря, ручного дублера.

Клапан 15кч892п


Клапан 15кч892п запорный с электромагнитным приводом  применяется на трубопроводах для воды и пара в качестве запорного устройства с дистанционным электрическим управлением. Исполнение клапана нормально-закрытое (НЗ), т.е. когда при отсутствии питания в сети переменного тока затвор клапана 15кч892п закрыт.
Клапан имеют ручной дублер для открытия затвора в случаях отсутствия питания на катушке электромагнита.
Герметичность затвора: пропуск воздуха 2...4 куб.см/мин.
Рабочая среда: пар, вода, воздух.
Температура рабочей среды, С: от +5 +150.
Присоединение к трубопроводу: фланцевое с присоединительными размерами ГОСТ 12815-80.
Материал корпуса: ковкий чугун.
Привод электромагнитный: переменный ток 220В, 380В; постоянный 100В, 220В.
Клапан 15кч892п выпускается трех диаметров, мм: 25, 50, 65.
Давление рабочее Ру, МПа (кгс/см2): 1,6(16).
Мощность электромагнита тягового – 500 Вт, электромагнита защелки – 160 Вт.
Установочное положение на трубопроводе – электромагнитом вверх. Угол наклона до 15о.
Время открытия  – не более 2с. Время закрытия  – не более 7с.
Степень защиты – IP 23 по ГОСТ 14255-69.
Номинальная частота включений в час – 120.

Клапан 15кч883р


Клапан 15кч848р


Клапан электромагнитный 15кч848п применяется на трубопроводах холодильных промышленных установок в качестве запорных двухпозиционных устройств с дистанционным управлением. Условный диаметр Ду, мм - 25, 40, 50, 65.
 Условное давление 2,5 МПа.
Тип присоединения фланцевый, приемные фланцы 3-го исполнения на Ру25 (ответные 2-го исполнения).
Рабочая среда - жидкий и газообразный хладон, аммиак от -40 до +45; водные растворы NaCl, CaCl, этиленгликоль, воздух от -40 до +45; вода от+1 до +45.
Материал корпуса ковкий чугун.
Управление клапаном - Электромагнит типа СКМ-А25.
Напряжение катушки - 220В.
Время открытия клапана , сек. не более - 10.
Исполнение нормально-закрытое (НЗ), т.е. когда при отсутствии питания в сети переменного тока затвор клапана закрыт.

Клапан электромагнитный КЭГ


Клапан электромагнитный КЭГ предназначен для перекрытия трубопроводов в системах с дистанционным управлением и изготавливается для нужд различных отраслей промышленности, в том числе для применения в схемах автоматического розжига, регулирования и защиты котлов в качестве элемента управляющего движением газа.
Давление условное клапана КЭГ-15/6-0,25 - Ру 0,25 МПа (2,5 кгс/см2).
Условный проход - 15 мм.
Температура рабочей среды от - 40 до + 45 °С.
Рабочая среда клапана - воздух, инертные газы, природные газы, смесь типа пропан-бутан.
Герметичность затворов клапанов - по классу В ГОСТ 9544, пропуск среды в затворе и в разъемных соединениях не допускается.
Коэффициент сопротивления отнесенный к площади прохода по седлу - не более 4,0.
Напряжение управления электромагнитом клапана - 220±22 A.
Род тока - переменный, 50Гц. Номинальная потребляемая мощность (не более) - 20 Вт. Присоединение к трубопроводу - муфтовое.
Присоединение к источнику напряжения управления -  монтажными концами. Масса клапана - не более 2,0 кг.
Положение клапана на трубопроводе - вертикальное. Обесточенное положение - закрытое. Условия эксплуатации- У3 ГОСТ 15150. Степень защиты от пыли и влаги - IР65 ГОСТ 14254, класс защиты - 01. Режим работы - продолжительный по ГОСТ 12434, ПВ- 100%.

Клапан электромагнитный КЗЭГ

Клапан электромагнитный КЗГЭ запорный газовый  предназначен для прекращения подачи газа в системах автоматического управления газоиспользующими устройствами не во взрывоопасных помещениях.
Клапан автоматически закрываются при отключении напряжения.
Изготавливаются с условным проходом Ду50 мм и Ду100 мм с рычагами, расположенными слева (основное исполнение) или справа (исполнение - 01) по ходу газа.
Рабочая среда – природный газ по ГОСТ 5542-87.
Вид климатического исполнения УХЛ - 3 ГОСТ 15150-69 с температурой окружающего воздуха от минус 30 до плюс 45°С при изготовлении корпусных деталей из алюминиевых сплавов и от минус 15 до плюс 45°С при изготовлении корпусных деталей из серого чугуна.
Класс герметичности затвора  – А по ГОСТ 9544-93.
Рабочее давление МПа  - от 0,0009 до 1,2. Тип привода -  электромагнитный.
Напряжение питающей сети - В 220±22. Частота - Гц 50. Потребляемая мощность Вт - не более 25. Время срабатывания клапана сек  - не более 0,3. Тип присоединения фланцевое по ГОСТ 12815-80 на Ру1,6 МПа. Масса клапана кг 24 и 35. Средний срок службы не менее 15 лет.

Клапан электромагнитный  КПЭГ


Клапан предохранительный запорный с электромагнитным приводом КПЭГ предназначен для герметичного перекрытия подачи неагрессивных углеводородных газов в системах автоматического управления газоиспользующими устройствами.
Клапан КПЭГ автоматически закрывается при отключении электрической энергии. Открытие производится вручную при подаче электроэнергии. Произвольное открытие электромагнитных клапанов исключено.
Изготавливается в климатическом исполнении УЗ ГОСТ 15150 (от -40оС до +40оС).
Клапан КПЭГ изготавливается  по типоразмерам с условным проходом Ду50, Ду100, Ду200: клапан КПЭГ-50, клапан  КПЭГ-100, клапан КПЭГ-200 - с питанием от сети постоянного тока с расположением рычагов с правой стороны по ходу газа; клапан  КПЭГ-50Л, клапан КПЭГ-100Л, клапан КПЭГ-200Л - с питанием от сети постоянного тока с расположением рычагов с левой стороны по ходу газа; клапан КПЭГ-50П, клапан КПЭГ-100П, клапан КПЭГ-200П - с питанием от сети переменного тока с расположением рычагов с правой стороны по ходу газа; клапан КПЭГ-50ПЛ, клапан КПЭГ-100ПЛ, клапан КПЭГ-200ПЛ - с питанием от сети переменного тока с расположением рычагов с левой стороны по ходу газа.

Клапан электромагнитный ВН, ВФ


Клапан электромагнитный ВН, ВФ.
Клапан отсечной нормально-закрытый серии ВН - Ду15, Ду20, Ду25 мм, на давление Ру 0...4 бар; и Ду40, Ду50 мм,  на давление Ру 0...3 бар.
Клапан отсечной нормально-открытый серии ВФ - Ду15, Ду20, Ду25 мм, на давление Ру 0...4 бар.
Тип присоединения к трубопроводу - муфтовое.
Клапаны предназначены для использования в системах дистанционного управления газогорелочных устройств паровых и водогрейных котлов, теплогенераторов, бытовых отопительных установок и в технологических трубопроводных системах для управления потоком газа в качестве запорно-регулирующего органа (клапан ВН – нормально закрытый) и органа безопасности (клапан ВФ –нормально открытый).
Напряжение питания от переменного тока - 220В, 110В, 24В; 50Hz. Напряжение питания от постоянного тока - 220В, 110В, 24В.
Время открытия/закрытия, не более - 1. Класс герметичности  - А.
Класс изоляции - F. Степень защиты - IP65. Температура окружающей среды, оС исполнения У3.1 - - 30 … + 40. исполнения У2 - - 45 … + 40,исполнения УХЛ2 - - 60 … + 40.

Клапан электромагнитный ВН


Клапан электромагнитный ВН отсечной нормально-закрытый Ду25 мм; на давление Ру 0…4 бар.; Ду40, Ду50, Ду65, Ду80, Ду100, Ду150, Ду200мм на давление Ру 0…3 бар.
Тип присоединения к трубопроводу - фланцевое.
Клапан электромагнитный ВН предназначен для использования в системах дистанционного управления газогорелочных устройств паровых и водогрейных котлов, теплогенераторов, бытовых отопительных установок и в технологических трубопроводных системах для управления потоком газа в качестве запорно-регулирующего органа.
Тип клапана ВН – НЗ (нормально закрытый.)
Напряжение питания  от переменного тока - 220В, 110В, 24В; 50 Hz.
Напряжение питания от постоянного тока - 220В, 110В, 24В. Время открытия/закрытия, не более - 1.
Класс герметичности клапана - А.
Класс изоляции - F. Степень защиты - IP65. Температура окружающей среды, оС исполнения У3.1 - - 30 … + 40. Исполнения У2 - - 45 … + 40. Исполнения УХЛ2 - - 60 … + 40.

Клапан электромагнитный  ПКЭВ


Клапан предохранительный электромагнитный запорный ПКЭН, ПКЭВ является полуавтоматическим запорным устройством, предназначенным для герметичного перекрытия подачи неагрессивных углеводородных газов, применяются в газорегуляторных установках (ГРУ) и системах автоматического управления газоиспользующими устройствами не во взрывоопасных помещениях.
Клапан ПКЭН, ПКЭВ автоматически закрывается при выходе контролируемого давления за установленные верхний и нижний пределы, а также в системах автоматического управления газоиспользующими устройствами при отключении напряжения на электромагните.
Открытие клапана производится вручную. Произвольное открытие клапана исключено.
Клапан ПКЭН изготавливается на низкое, а клапан ПКЭВ  высокое контролируемое давление.
Рабочая среда – природный газ по ГОСТ 5542-87.
Максимальное входное давление для клапана ПКЭН и клапана ПКЭВ– 1,2 МПа.
Тип присоединения – фланцевое по ГОСТ 12815-80.
Вид климатического исполнения клапанов УХЛ 3 ГОСТ 15150-69 с температурой окружающего воздуха от минус 30°С до плюс 45°С при изготовлении корпусных деталей из алюминиевых сплавов и от минус 15°С до плюс 45°С при изготовлении корпусных деталей из серого чугуна.
Класс герметичности затвора – А по ГОСТ 9544-93.
Максимальное входное давление, МПа - 1,2.
Напряжение питающей сети, В - 220. Частота, Гц - 50. Потребляемая мощность, Вт, не более - 40.
