Клапаны запорные
электромагнитные /
15б818р
/
13с804р
|
Клапан ПЗ 26237 |
|
|
|
 |
Клапан ПЗ.26237 предназначен
для применения в качестве
запорного устройства с
дистанционным электрическим
управлением при установке на
трубопроводах магистральных
холодильных установок.
Рабочая среда:воздух,
газообразный хладон.
Для клапанов ПЗ.26237 применяются
электромагнитные катушки с
напряжением в 12В, 24В,
110В, 127В, 220В и 380В.
Корпус клапана
электромагнитного ПЗ.26237 Латунь ЛС 40-СД,
клапана 13с804р (ПЗ.26237)
сталь 3.
Условный диаметр: Ду10 мм и
Ду15 мм.
Клапан
электромагнитный ПЗ.26237
выпускается с ручным
дублером (рисунок 1) или без
ручного дублера (рисунок 2).
|
Условное
обозначение |
Клапан
ПЗ.26237 |
|
Пропуск среды в
затворе при
D
Р от
0,1 до 2,3 МПа |
не допускается |
|
Рабочее давление Рр,
МПа (кгс/см2) |
от 6,65×10-4
до 2,3 (от 5
мм.рт.ст. до 23) |
|
Перепад давления на
закрытом клапане,
обеспечивающий
открытие затвора
D
Р, МПа (кгс/см2) |
от 0,005 до 2
(от 0,05 до 20) |
|
Степень защиты
оболочки
электромагнитного
привода |
IP
65 |
|
Присоединение к
трубопроводу |
штуцерно-ниппельное
по АТК 26-03-5-89 |
|
Изготовление и
приемка |
ТУ 26-07-046-2006 |
|
|
|
|
|
Технические параметры
|
|
Условное обозначение |
Ду,
мм |
Материал основных деталей |
Рабочая среда |
Температура рабочей среды,
°С |
Исполнение |
Масса,
кг |
|
|
15 |
|
Газообразный
R
12
с маслом ХФ 12-16
Газообразный
R
22
с маслом ХС 40
Воздух |
От
10 до 100 (R
12)
От 20 до 60 (R
22)
От 0 до 45 (воздух) |
Без
ручного дублера
Нормальное
(рисунок 1) |
1,60 |
|
ПЗ.26237-015-01 |
Сталь Ст.3 |
|
ПЗ.26237-015-02 |
|
|
ПЗ.26237-015-03 |
Сталь Ст.3 |
|
ПЗ.26237-015-04 |
|
Без
ручного дублера
Тропическое
(рисунок 1) |
|
ПЗ.26237-015-05 |
Сталь Ст.3 |
|
ПЗ.26237-015-06 |
|
|
ПЗ.26237-015-07 |
Сталь Ст.3 |
|
ПЗ.26237-015-08 |
|
С
ручным дублером
Нормальное
(рисунок 2) |
1,69 |
|
ПЗ.26237-015-09 |
Сталь Ст.3 |
|
ПЗ.26237-015-10 |
|
|
ПЗ.26237-015-11 |
Сталь Ст.3 |
|
ПЗ.26237-015-12 |
|
С
ручным дублером
Тропическое
(рисунок 2) |
|
ПЗ.26237-015-13 |
Сталь Ст.3 |
|
ПЗ.26237-015-14 |
|
|
ПЗ.26237-015-15 |
Сталь Ст.3 |
|
|
|
|
|
|

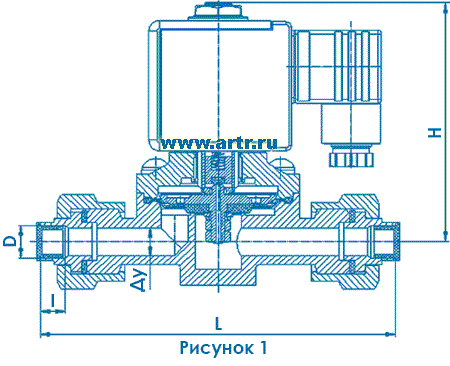

Габаритные и
присоединительные размеры |
|
|
|
Обозначение |
Размеры в мм |
|
Ду |
D |
L |
I |
H |
|
ПЗ.26237-015 |
15 |
18,25 |
138 |
12 |
88 |
|
|
|
|
|
|
Технические параметры
электромагнитных катушек
|
|
Условное обозначение |
Рисунок |
Характеристика электромагнита
|
|
Напряжение, В |
Частота, Гц |
Род тока |
Мощность |
Режим работы ПВ,
% |
|
|
1 |
127, 220, 380 |
50 |
Переменный |
30 В×А |
100 |
|
ПЗ.26237-015-01 |
|
ПЗ.26237-015-02 |
12, 24, 110, 220 |
- |
Постоянный |
18 Вт |
|
ПЗ.26237-015-03 |
|
ПЗ.26237-015-04 |
127, 220, 380,
220 |
50
60 |
Переменный |
30 В×А
|
|
ПЗ.26237-015-05 |
|
ПЗ.26237-015-06 |
12, 24, 110, 220 |
- |
Постоянный |
18 Вт |
|
ПЗ.26237-015-07 |
|
ПЗ.26237-015-08 |
2 |
127, 220, 380 |
50 |
Переменный |
30 В×А |
|
ПЗ.26237-015-09 |
|
ПЗ.26237-015-10 |
12, 24, 110, 220 |
- |
Постоянный |
18 Вт |
|
ПЗ.26237-015-11 |
|
ПЗ.26237-015-12 |
127, 220, 380,
220 |
50
60 |
Переменный |
30 В×А
|
|
ПЗ.26237-015-13 |
|
ПЗ.26237-015-14 |
12, 24, 110, 220 |
- |
Постоянный |
18 Вт |
|
ПЗ.26237-015-15 |
|
|
Рабочее
положение на горизонтальном трубопроводе -
электромагнитом вверх.
Допустимое отклонение от
вертикали 15°. |
|
|
|
Принципиальная электрическая схема |
|
|
|
 |
|
|
|
Пример
обозначения клапана Ду15, латунного, в
нормальном исполнении , на напряжение 220 В
переменного тока частотой 50 Гц, без ручного
дублера при заказе: Клапан мембранный с
электромагнитным приводом ПЗ.26237-015
, 220 В, 50 Гц, ТУ 26-07-046-2006. |
|
|
|
|
