Компенсатор ОСТ 34-10-572

Компенсатор ОСТ 34-10-572    Линзовый компенсатор ОСТ 34-10-572-93 предназначен для компенсации температурных изменений трубопроводов круглого сечения и только в осевом направлении. Имеет увеличенную компенсирующую способность, по сравнению с однолинзовыми, двухлинзовыми и трехлинзовыми компенсаторами. Изделие состоит из четырех линз, присоединительных к ним патрубков, направляющего стакана, установленного таким образом, чтобы обеспечить свободное перемещение относительно патрубков, и присоединительных фланцев (при заказе в фланцевом исполнении.) Предварительная растяжка производится только во время монтажа. Величину растяжки определяют и задают проектировщики с учетом температуры окружающей среды при монтаже. Несмотря на имеющиеся ограничения, обусловленные особенностями конструкции, изделие широко применяется и не теряет свое популярности, так как цена на четырехлинзовый компенсатор значительно ниже, чем стоимость универсальных конструкций.
    ОСТ-34-10-572-93 распространяется на осевые четырехлинзовые компенсаторы, с диаметром условного прохода от 100 до 2200мм. Допустимое условное давление до 1,6 МПа (16кгс/см2). Допустимая проводимая среда: неагрессивные и малоагрессивные среды. Максимально допустимая температура проводимой среды +300С. Стандарт разработан с учетом требований "Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды". Компенсатор четырехлинзовый ОСТ 34-10-572-93 изготавливается в соответствии с отраслевыми стандартами на конструкцию и размеры, а так же требованиями технических условий ТУ 34 10.10581. Пределы применения изделий по рабочему давлению транспортируемой среды в зависимости от ее температуры устанавливаются в соответствии с ГОСТ 366. Также, для аналогичных типов трубопроводов выпускается Компенсатор четырехлинзовый ПГВУ 245-76

Условное давление от 6 до 16 кгс/см2 (от 0,6 до 1,6 МПа).
Рабочая среда - пар, вода.
Рабочая температура среды - 300С.

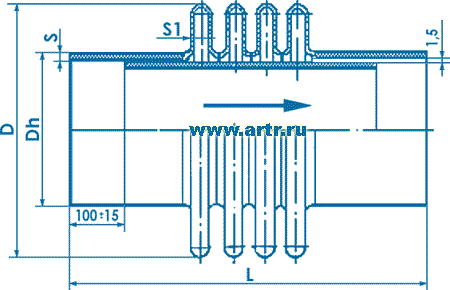

Компенсатор линзовый ОСТ 34-10-572-93
* Размеры даны для справок.

Обозначение компенсатора

Давление условное , Ру, Мпа (кгс/см2)

Проход условный, Dy

Dh

D

S

S1

Компенсирующая способность, мм

Жесткость линзы на сжатие, кН/см

Эффективная площадь, м2

 01 ОСТ 34-10-572

0,6 (6)

100

108

259

4

2,5

20

12,85

0,025

 02

0,6 (6)

125

133

284

4

2,5

20

14,6

0,033

 03

0,6 (6)

150

159

309

5

2,5

20

16,45

0,041

 04

0,6 (6)

200

219

369

7

2,5

20

20,7

0,065

 05

0,6 (6)

250

273

422

8

2,5

22

24,6

0,091

 06

0,6 (6)

300

325

473

8

2,5

22

28,4

0,121

 07

0,6 (6)

350

377

525

9

2,5

22

32,15

0,155

 08

0,6 (6)

400

426

575

9

2,5

22

35,7

0,193

 09

0,6 (6)

450

478

627

7

2,5

22

39,5

0,235

 10

0,6 (6)

500

530

679

8

2,5

22

43,3

0,282

 11

0,6 (6)

600

630

779

8

2,5

22

50,6

0,385

 12

0,6 (6)

700

720

869

8

2,5

22

57,1

0,49

 13

0,6 (6)

800

820

967

9

2,5

22

64,4

0,623

 14

0,6 (6)

900

920

1067

10

2,5

22

71,7

0,771

 15

0,6 (6)

1000

1020

1167

10

2,5

22

79

0,934

 16

0,6 (6)

1200

1220

1368

11

3

22

165

1,308

 17

0,6 (6)

1400

1420

1568

14

3

22

190

1,745

 18

0,6 (6)

1600

1620

1768

14

3

22

216

2,24

 19

0,6 (6)

1800

1820

1968

10

3

22

241,7

2,8

 20

0,6 (6)

2000

2040

2188

10

3

22

269,9

3,49

 21

0,6 (6)

2200

2240

2388

12

3

22

295,4

4,19

 22 ОСТ 34-10-572

1,0 (10)

100

108

260

4

3

16

22,55

0,025

 23

1,0 (10)

125

133

285

4

3

16

25,65

0,033

 24

1,0 (10)

150

159

310

5

3

16

28,9

0,041

 25

1,0 (10)

200

219

370

7

3

16

36,4

0,065

 26

1,0 (10)

250

273

423

8

3

16

43,25

0,091

 27

1,0 (10)

300

325

474

8

3

16

49,9

0,121

 28

1,0 (10)

350

377

526

9

3

16

55,5

0,155

 29

1,0 (10)

400

426

576

9

3

16

62,7

0,193

 30

1,0 (10)

450

478

628

7

3

16

69,4

0,235

 31

1,0 (10)

500

530

680

8

3

16

76

0,282

 32

1,0 (10)

600

630

780

8

3

16

88,9

0,385

 33

1,0 (10), 1,6 (16)

700

720

872

8

4

14

246

0,49

 34

1,0 (10), 1,6 (16)

800

820

970

9

4

14

278

0,623

 35

1,0 (10), 1,6 (16)

900

920

1070

10

4

14

309

0,771

 36

1,0 (10), 1,6 (16)

1000

1020

1170

10

4

14

341

0,934

 37

1,0 (10), 1,6 (16)

1200

1220

1370

11

4

14

404

1,308

 38

1,0 (10), 1,6 (16)

1400

1420

1570

14

4

14

467

1,745

 39 ОСТ 34-10-572

1,6 (16)

100

108

262

4

4

12

55,2

0,025

 40

1,6 (16)

125

133

287

4

4

12

62,75

0,033

 41

1,6 (16)

150

159

312

5

4

12

70,7

0,041

 42

1,6 (16)

200

219

372

7

4

12

89,2

0,065

 43

1,6 (16)

250

273

425

8

4

12

106

0,091

 44

1,6 (16)

300

325

476

8

4

12

122,2

0,121

 45

1,6 (16)

350

377

528

9

4

12

138,45

0,155

 46

1,6 (16)

400

426

578

9

4

14

154

0,193

 47

1,6 (16)

450

478

630

7

4

14

170

0,235

 48

1,6 (16)

500

530

682

8

4

14

186

0,282

 49

1,6 (16)

600

630

782

8

4

14

218

0,385

* ВНИМАНИЕ! Монтажная длина указана условно, в процессе модернизации размеры могут меняться!

Четырехлинзовый осевой компенсатор Ду от 100 до 1000 мм, предназначен для компенсации температурных изменений длины трубопроводов только в осевом направлении, в условиях неагрессивных и малоагрессивных сред. Условное давление Ру до 1,6 МПа (16 кгс/см2). Температура рабочей среды до 300 С˚.



Пример условного обозначения четырехлинзового осевого компенсатора Ру 1,0 (10 кгс/см2) и Ду 1000 мм: Компенсатор 1,0 (10)-1000 36 ОСТ 34-10-572



Линзовый компенсатор оснащенный дренажной трубкой
исполнение
II

ОСТ 34-10-569-93

1 - Дренажная трубка.  2 - Колпачковая гайка.
