Компенсаторы четырехлинзовые ПГВУ 245-76 приварные и фланцевые



Линзовый компенсатор предназначен для компенсации температурных удлинений круглых газовоздухопроводов тепловых электростанций.
Изготавливается условным проходом Ду, мм от 200 до 1000.
Условное давление Ру 0,015 МПа.
Рабочая среда - воздух, газы.
Рабочая температура среды - 425оС.
Состоит из линз (одно-, двух-, трех-, четырех-), присоединительных патрубков, защитной обечайки, присоединительных фланцев (при заказе в фланцевом исполнении.)

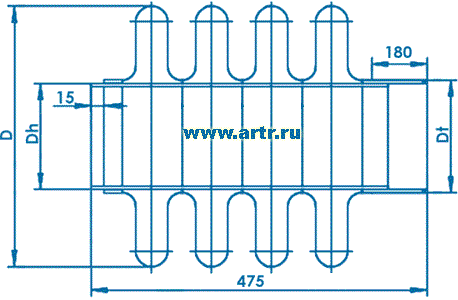

Компенсатор четырехлинзовый ПГВУ приварной

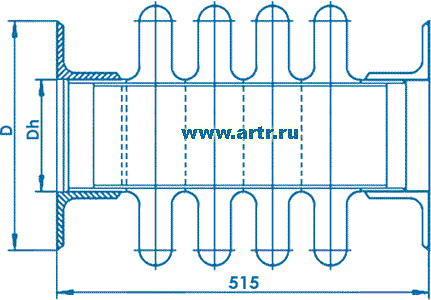

Компенсатор четырехлинзовый ПГВУ фланцевый

Компенсатор четырехлинзовый ПГВУ приварной

Компенсатор четырехлинзовый ПГВУ фланцевый



Обозначение компенсаторов

Проход условный, Dy

D

Dh

Dt

Жесткость компенсатора, Rk, кгс

Масса, кг Исполнение 1

 01 ПГВУ 245-76

200

382

219

230

206

18,41

 02 ПГВУ 245-76

250

436

273

284

236

22,69

 03 ПГВУ 245-76

300

488

325

336

268

26,62

 04 ПГВУ 245-76

350

540

377

388

298

30,57

 05 ПГВУ 245-76

400

589

426

437

317

34,42

 06 ПГВУ 245-76

450

641

478

489

357

38,35

 07 ПГВУ 245-76

500

693

530

541

388

42,34

 08 ПГВУ 245-76

600

793

630

641

447

50,04

 09 ПГВУ 245-76

700

883

720

731

487

56,94

 10 ПГВУ 245-76

800

983

820

831

558

64,67

 11 ПГВУ 245-76

900

1083

920

931

616

72,36

 12 ПГВУ 245-76

1000

1183

1020

1031

677

80,03

* ВНИМАНИЕ! Монтажная длина указана условно, в процессе модернизации размеры могут меняться!
