   Линзовые компенсаторы ОСТ 34-10-581-93 широко распространены во всех видах промышленности, изготавливаются в соответствии с требованиями настоящего стандарта, отраслевых стандартов на конструкцию и размеры и ТУ 34 10.10581. Пределы применения компенсаторов по рабочему давлению транспортируемой среды (в зависимости от ее температуры) устанавливаются в соответствии с ГОСТ 356. Данный стандарт разработан с учетом требований "Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды" и распространяется на осевые и угловые линзовые компенсаторы Ду 100 - 2200 мм, предназначенные для компенсации температурных изменений длины трубопроводов в осевом направлении и в различных шарнирных схемах компенсации, работающих в условиях неагрессивных и малоагрессивных сред, с условным давлением до 1,6 МПа (16 кгс/с2) и температурой до 300°С.
   За долгие годы эксплуатации, эти изделия зарекомендовали себя как надежные элементы трубопроводных систем в энергетике и различных предприятиях России и стран СНГ. Устройства применяются во всех видах промышленности: нефтяная и газовая промышленности, металлургия, строительство, судостроение, военно-промышленных и авиа-космический комплексы.
   Линзовые компенсаторы ОСТ 34-10-581-93 выпускаются нескольких типов: однолинзовые, двухлинзовые, трехлинзовые и четырехлинзовые. По схеме компенсации, устройства делятся на следующие группы: осевые, угловые и угловые-сдвиговые (сдвоенные) компенсаторы. Осевые применяются для компенсации температурных изменений длины трубопроводов в осевом направлении. Угловые компенсаторы предназначены для компенсации температурных изменений трубопроводов в угловой плоскости, в Г-, П-, Z-образной и других шарнирных схемах. Угловые сдвоенные (сдвиговые) компенсаторы применяют для компенсации как угловых, так и сдвиговых перемещений трубопровода.



Компенсатор линзовый осевой

   Осевые линзовые компенсаторы изготавливаются следующих типов:
ОСТ 34-10-569-93 - однолинзовые
ОСТ 34-10-570-93 - двухлинзовые
ОСТ 34-10-571-93 - трехлинзовые
ОСТ 34-10-572-93 - четырехлинзовые
   Конструктивный расчет линзового компенсатора произведен таким образом, чтобы обеспечить надежную и долговечную работу. Устройства предназначены для компенсации температурных изменений длины трубопроводов в осевом направлении. Тип проводимой среды: вода, пар, а также неагрессивные и малоагрессивные среды. Кроме компенсирующей способности, количества линз и диаметров, изделия разделяются на три группы, по условному давлению: 0,6МПа, 1МПа, 1,6МПа.
   Основу конструкции составляют полулинзы, сваренные в их вершинах и образующих линзу воспринимающую и компенсирующую возникающие деформации. Компенсирующая способность зависит от количества установленных линз. Так как компенсатор работает в осевом направлении, то компенсационная способность у него измеряется в миллиметрах.
   Для предотвращения скопления влаги, предусмотрено исполнение II, у которого в нижней части линз расположены специальные конденсатоотводчики. Во избежание забивания линзы грязью, а также обеспечения осевого хода устанавливается внутренний защитный патрубок (стакан).

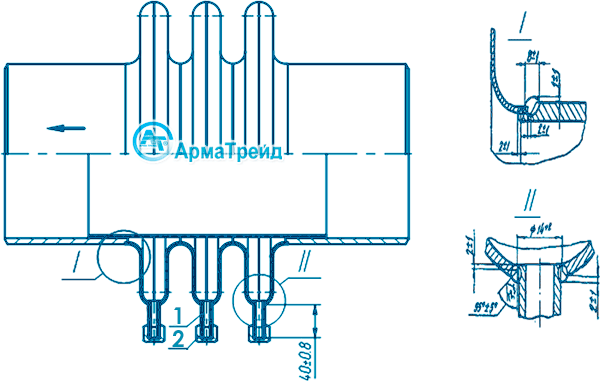

Линзовый осевой компенсатор оснащенный дренажной трубкой- исполнение II

ОСТ 34-10-569-93

1 - Дренажная трубка.

2
- Колпачковая гайка.



Компенсатор линзовый угловой

   Угловые линзовые компенсаторы изготавливаются следующих типов:
ОСТ 34-10-573-93 - однолинзовые
ОСТ 34-10-574-93 - двухлинзовые
ОСТ 34-10-575-93 - трехлинзовые
ОСТ 34-10-576-93 - четырехлинзовые
   Линзовые угловые компенсаторы, разработаны для компенсации деформаций трубопровода в угловой плоскости, в П-образной, Г-образной, Z-образной и других шарнирных схемах компенсации. Допустимая проводимая среда вода и пар при температуре до 300-425 °С, в зависимости от типа изделия.
   Основная часть конструкции угловых линзовых компенсаторов такая же как и у осевых. Включает в себя полулинзы и присоединительные патрубки под приварку, но не имеет внутреннего патрубка, в связи с иной схемой компенсации и оснащена специальными шарнирами, предназначенными для обеспечения перемещений в угловой плоскости. Линзы компенсаторов больших диаметров, после вальцовки подвергаются термической обработке с целью снятия остаточных напряжений и получения равномерной структуры металла. Остальные диаметры подвергаются термообработке в собранном виде после окончательной сварки. При термообработке в печах обеспечивается равномерная температура по всей печи и проводятся мероприятия, предохраняющие изделия от местных перегревов и деформаций, которые могут возникнуть в результате действия собственного веса изделия. Изделия рассчитанные на большие нагрузки оснащаются специальной усиливающей подушкой в местах крепления ребер шарнирного узла.
   Так как компенсатор работает на изгиб, то компенсационная способность у него измеряется не в миллиметрах, а в градусах и минутах. Из за особенностей угловой схемы компенсации, эти устройства лишены конденсатоотводчиков.

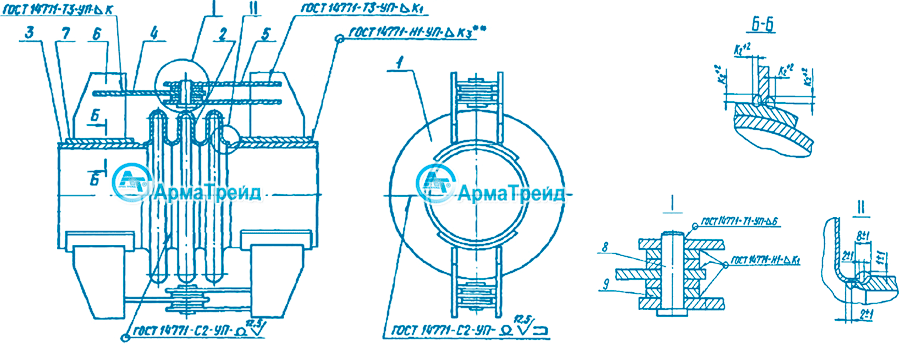

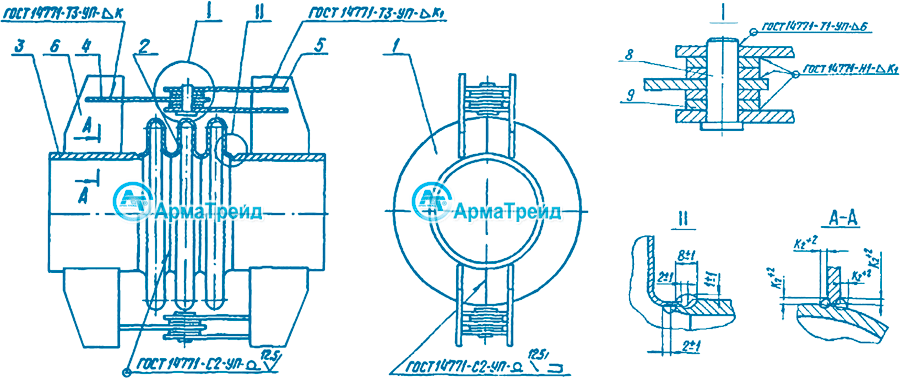

Конструкция угловых линзовых компенсаторов


1,2 - Линзы компенсатора; 3 - Присоединительный патрубок; 4,5 - Тяги шарнирного узла; 6 - Ребро шарнирного узла; 7 - Усиливающая подушка;
I - шарнирный узел; II - место приварки присоединительного патрубка к линзе.




Компенсатор линзовый угловой сдвоенный

   Угловые сдвоенные линзовые компенсаторы изготавливаются следующих типов:
ОСТ 34-10-577-93 - однолинзовые
ОСТ 34-10-578-93 - двухлинзовые
ОСТ 34-10-579-93 - трехлинзовые
ОСТ 34-10-580-93 - четырехлинзовые
   Сдвоенные угловые линзовые компенсаторы используются для компенсации как угловых, так сдвиговых перемещений трубопровода. По принципу работы устройства схожи с обычными угловыми компенсаторами, но принципиально другая схема расположения шарниров позволяет использовать сдвоенные компенсаторы не только как угловые, но и сдвиговые.
   Также как и прочие компенсаторы изготовленные по ОСТ 34-10-581 применяются на трубопроводах с неагрессивными и малоагрессивными проводимыми средами (вода и пар) с температурой до 300-425°С и давлением меньше 1,6МПа.
   Элементы конструкции изготавливаются из черновой стали. Допускается замена указанных материалов на превосходящие их по механическими свойствами, кроме линз и патрубков. Кроме того, допускается возможность изготовления из стали 09Г2С для мест с пониженной температурой и из нержавеющей стали для среды с повышенными температурами.
   Изделия состоят из полулинз, присоединительных патрубков, и шарнирных узлов. При необходимости устанавливается усиливающая подушка. Основным рабочим элементом являются полулинзы, сваренные в вершинах и образующих U-образную линзу. В зависимости от диаметра, линзы компенсатора могут состоять из одной, двух, трех или четырех частей. При этом меридиальные сварные швы выполнять согласно требованиям стандарта на конструкцию и размеры. Компенсирующая способность тем выше, чем большее количество линз установлено в устройстве.

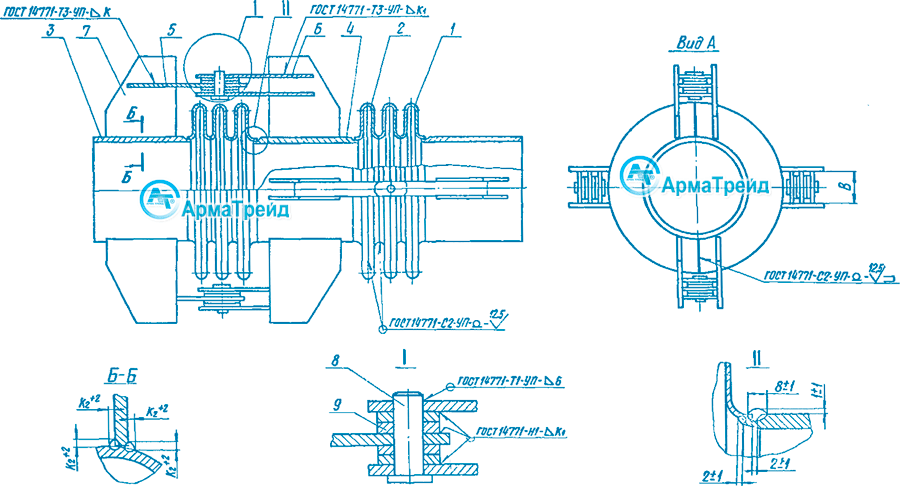

1,2 - Линзы компенсатора; 3 - Присоединительный патрубок; 4 - соединительный патрубок; 5,6 - Тяги шарнирного узла; 7 - Ребро шарнирного узла; 8,9 - Детали шарнира; I - шарнирный узел; II - место приварки присоединительного патрубка к линзе.


Монтаж линзовых компенсаторов

   Монтаж линзовых компенсаторов осуществляется при помощи сварки. Такой тип монтажа обеспечивает жесткое крепление компенсатора к трубопроводу. Для этих целей компенсатор оснащен патрубками необходимой длинны. Конец трубопровода приваривается к концевыми патрубками компенсатора.
   При установке угловых компенсаторов, как одинарных, так и сдвоенных, должна соблюдаться перпендикулярность оси шарниров к плоскостям изгиба трубопроводов. Проверка расстояний между осями шарниров, расположения осей шарниров в одной плоскости и параллельности их, производится с помощью отвеса и шаблона.
   Предварительная растяжка производится только во время монтажа компенсатора. Величину ее определяют и задают проектировщики с учетом температуры окружающей среды при производстве монтажных работ.
