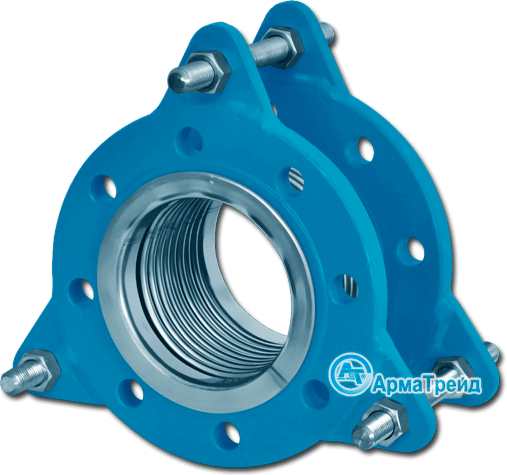

Сильфонный антивибрационный компенсатор
разгруженный, фланцевый, с
ограничительными стяжками, с сильфоном из
нержавеющей стали.
Разгруженный антивибрационный
компенсатор с сильфонами из
нержавеющей стали и металлическими
фланцами - разработан для гашения
колебаний, создаваемых насосами,
компрессорами, гидрофорами, и
прочими типами оборудования
задействованного в трубопроводных
системах, транспортирующих различные
типы сред. Так как постоянное
присутствие высоко- и низкочастотных
сдвигов, даже на незначительные
величины, способно привести к
разрушению трубопровода, разрушению
бетонных конструкций на которых
закреплены опоры трубопровода,
выходу из строя задействованных в
системе устройств. Фланцевый
виброкомпенсатор устанавливается на
входе и выходе агрегатов, изолируя
трубопровод от колебаний возникающих
в процессе работы, что позволяет в
значительной степени погасить шум и
вибрацию, и существенно снизить
уровень их передачи и воздействия на
трубопровод. Эффективно поглощать
шумы и вибрации, устройству
позволяет применяемый в его
конструкции долговечный многослойный
сильфон из нержавеющей стали.
Сильфонный разгруженный компенсатор,
состоящий из металлических
компонентов, в отличии от
антивибрационных устройств других
типов, способен работать в системах,
через которые проводятся различные
типы жидкостей, или присутствуют
высокие температуры и высокое
давление. Каучуковые компенсаторы,
такие как
вибровставка
фланцевая
не
способны справиться с такими
задачами, и поэтому применяются в
системах с низкими температурами, не
более +90/110С, для транспортировки
не агрессивных к резиновым элементам
сред.
Двухслойные сильфоны компенсаторов
подвергающиеся специальным
испытаниям, а их конструкция
продумана таким образом, чтобы с
проводимой средой контактировал
только сам сильфон из нержавеющей
стали. Все элементы изготовленные из
других типов стали изолированы от
проводимой среды и не оказывают на
нее никакого воздействия. По заказу,
материал этих деталей может быть
изменен. Данное конструктивное
решение позволило применять
разгруженные сильфонные компенсаторы
для решения широкого диапазона задач
и устанавливать их: на кондиционерах,
в системах вентиляции,
санитарно-гигиенических установках,
воздушных компрессорах, моторах,
станках, трубопроводных линиях,
канализационных и дренажных системах,
всасывающих и нагнетающих патрубках
насосов, линиях горячего воздуха,
химических установках, промышленных
установках, силовых машинах,
судостроении.
Разработка и производство изделий на
заводе производителе осуществляются
в соответствии со стандартами EJMA.
Значения давления и температуры
соответствуют стандарту DIN 2401.
Рабочее давление зависит от
номинального диаметра и рабочей
температуры. Виброкомпенсаторы для
насосов и трубопроводов
изготавливаются по стандартному
классу давления PN16. При
необходимости, по требованию
заказчика, возможно изготовление
изделий на давления более высокого
класса. Такой антивибрационный
компенсатор имеет особою конструкцию
и технологию производства, благодаря
чему способен выдерживать боле
высокое рабочее давление.
Тип присоединения к трубопроводу:
Вращающийся фланец (по заказу
приварные патрубки).
Материал основных деталей: Сильфоны
и внутренние патрубки (защитные
внутренние патрубки устанавливаются
по заказу) изготавливаются из
нержавеющей стали. Соединительные
элементы - из углеродистой стали (или
нержавеющей, по заказу). По желанию
клиента, возможно изготовление
соединительных элементов из других
материалов.
Номинальный диаметр:
DN25(1")-DN1200(48")
Значения давления: стандартно по
классу давления PN16 (под заказ по
классам более высокого давления).
Диапазон температур (в зависимости
от материала): от -196C до +600C. |
|
|
Виброкомпенсатор
фланцевый сильфонный,
типового исполнения. |
|
№ |
Кол-во |
Наименование
элемента |
Материал
исполнения |
1 |
1 |
Сильфон |
AISI 304 |
2 |
2 |
Фланец |
St 37.2 |
3 |
6 |
Опора для
фиксации штоков |
St 37.2 |
4 |
12-18 |
Гайка |
St 37.2 |
5 |
3 |
Шпилька |
St 37.2 |
|
|
|

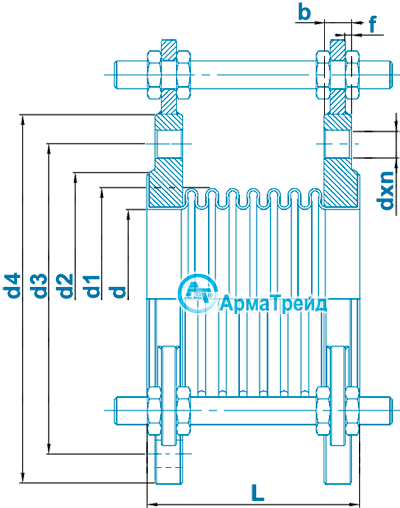

Габаритные и
присоединительные размеры
Антивибрационный компенсатор
ARTR.52 |
Наименование |
Внутренний
диаметр |
d |
d1 |
d2 |
d3 |
d4 |
dxn |
f |
b |
L |
Номер чертежа |
ARTR.52.30.025 |
DN 25 |
38 |
48,2 |
68 |
85 |
115 |
014x4 |
2 |
16 |
110 |
AT-30 LRTY-E52100025 |
ARTR.52.30.032 |
DN 32 |
42,4 |
55 |
78 |
100 |
140 |
018x4 |
2 |
16 |
115 |
AT-30 LRTY-E52100032 |
ARTR.52.30.040 |
DN 40 |
48,3 |
61 |
88 |
110 |
150 |
018x4 |
3 |
16 |
120 |
AT-30 LRTY-E52100040 |
ARTR.52.30.050 |
DN 50 |
60,3 |
76 |
102 |
125 |
165 |
018x4 |
3 |
18 |
110 |
AT-30 LRTY-E52100050 |
ARTR.52.30.065 |
DN 65 |
76,1 |
95 |
122 |
145 |
185 |
018x4 |
3 |
18 |
110 |
AT-30 LRTY-E52100060 |
ARTR.52.30.080 |
DN 80 |
88,9 |
111 |
138 |
160 |
200 |
018x4 |
3 |
20 |
110 |
AT-30 LRTY-E52100080 |
ARTR.52.30.100 |
DN 100 |
114,3 |
140 |
158 |
180 |
220 |
018x4 |
3 |
20 |
115 |
AT-30 LRTY-E52100100 |
ARTR.52.30.125 |
DN 125 |
139,7 |
164 |
188 |
210 |
250 |
018x4 |
3 |
22 |
130 |
AT-30 LRTY-E52100125 |
ARTR.52.30.150 |
DN 150 |
168,3 |
200 |
212 |
240 |
285 |
023x8 |
3 |
22 |
145 |
AT-30 LRTY-E52100150 |
ARTR.52.30.200 |
DN 200 |
219,1 |
250 |
268 |
295 |
340 |
023x12 |
3 |
24 |
140 |
AT-30 LRTY-E52100200 |
ARTR.52.30.250 |
DN 250 |
273 |
323 |
320 |
355 |
405 |
027x12 |
3 |
26 |
150 |
AT-30 LRTY-E52100250 |
ARTR.52.30.300 |
DN 300 |
380 |
380 |
378 |
410 |
460 |
027x12 |
4 |
28 |
160 |
AT-30 LRTY-E52100300 |
|
|
Разгруженный
компенсатор должен быть установлен
как можно ближе к вибрирующему
устройству, чтобы максимально
использовать способности поглощения
компенсатора.
Амортизаторы устройства также должны
быть установлены как можно ближе к
источнику вибрации, чтобы избежать
резонанса других частей.

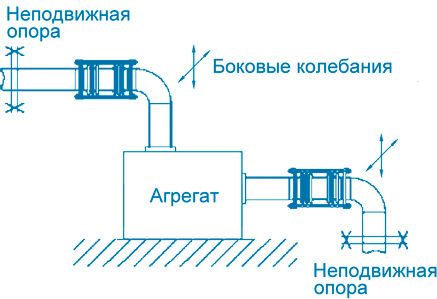

В первую очередь необходимо
обеспечить, чтобы амплитуда
колебаний находилась в боковом
направлении, т.е. перпендикулярно
оси вибрации компенсатора.
Неподвижная опора трубопровода
устанавливается прямо за
компенсатором. Установка изделия
производится без предварительного
сжатия.
Только один антивибрационный
компенсатор допускается
устанавливать между двумя опорными
точками. Опорные точки должны
поглощать собственное сопротивление
компенсатора, возникающее в
результате изгиба сильфона и трения
ограничительных штоков, а также сил
трения направляющих опор. Длинные
участки труб, до и после
компенсирующего устройства должны
быть закреплены на неподвижных
опорах.
Примечание: Чрезмерное сопротивление
трения направляющих опор может быть
вызвано слишком высоким давление на
поверхность, а также грязью или
коррозионными отложениями. Эти
факторы могут блокировать работу
направляющей опоры и вызвать
значительные скачки давления в
трубопроводе, и повышенные нагрузки
на неподвижные опоры и соединения
трубопровода. |
|

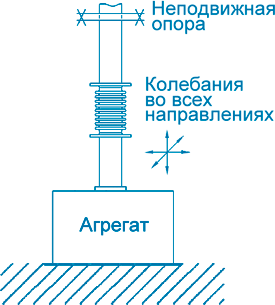

Разгруженные
сильфонные компенсаторы подходят для
компенсации механических колебаний
напорных трубопроводов в двух
плоскостях, например для насосов,
компрессоров и другой техники
создающей давление в системе.
Если агрегат надежно закреплен на
бетонном основании, в большинстве
случаев достаточно установить один
фланцевый
виброкомпенсатор на
трубу с каждой стороны.

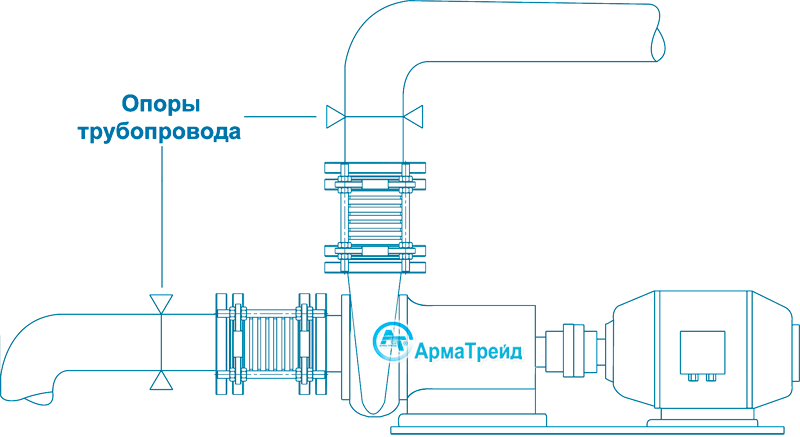

Вес трубопровода (в том числе
установленных на нем элементов и
изоляции) не должен передаваться на
фланцевый виброкомпенсатор. Следует
исключить возможность передачи
компенсатору дополнительных нагрузок
(в том числе воздействий вызываемых
порывами ветра) путем установки
соответствующих опор трубопровода
или подвесов. При этом движения
компенсатора в необходимом
направлении не должны быть
затруднены!
|
|

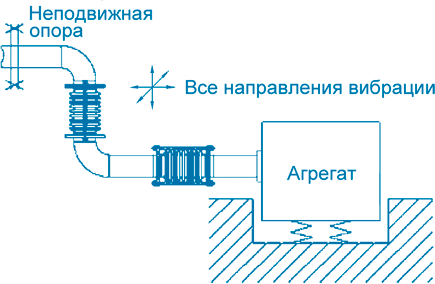

В
тех случаях, когда устройство
создающее вибрацию установлено на
виброопорах, допускается установка
двух антивибрационных компенсаторов
с каждой стороны, по L-образной
схеме под углом 90°, для того, чтобы
обеспечить поглощение вибрации во
всех направлениях. При этом следует
учитывать, что может потребоваться
установка гибкой точки привязки
между компенсаторами или подвес
принимающий на себя массу
промежуточных элементов трубопровода.
Устанавливать виброкомпенсаторы
необходимо как можно ближе к
вибрирующему устройству. Установка
производится без предварительного
сжатия.
ВНИМАНИЕ!
В большинстве случаев, колебания
очень высокой частоты, возникающие
из-за сильных турбулентных потоков,
вызванных работой предохранительной
и регулирующей арматуры, а также
колебаний вызванных вибрацией газа
или движением некоторых типов
проводимой среды не могут быть
компенсированы и погашены. |
|
При невысоких
температурах до +90С и давлении до
16кг/см2 на насосных установках
возможно применять
компенсатор
антивибрационный фланцевый
с резиновым компенсирующим
элементом. |
|
|
|
|
