Вибровставка фланцевая


КОМПЕНСАТОРЫ / Компенсатор резиновый / Вибровставка

Вибровставка фланцевая

Вибровставка фланцевая    Вибровставка фланцевая состоит из эластичной проточной части и металлических присоединительных фланцев. Эластичная часть изготовливается из жаростойкой резины и имеет внутренний укрепляющий слой состоящий из нейлоновых нитей, а также кольца из стальной проволки, фиксирующие присоединительные фланцы. Гибкий материал обладает значительной стойкостью к ультрафиолету и воздействиям окружающей среды, и слабой стойкостью к нефтепродуктам. Металлические фланцы изготовливаются из стали и покрываются защитным слоем. Благодаря особенностям конструкции металлические фланцы не контактируют с проводимой средой, что позволяет применять фланцевые вибровставки для транспортировки сред несовместимых с углеродистыми сталями, и не требует замены фланцев изделия на нержавеющие, при условии, что окружающая среда не агрессивна по отношению к используемым материалам. Если применение фланцев нецелесообразно, то для резьбового присоединения выпускается вибровставка муфтовая.
   Применение изделия существенно увеличивает срок эксплуатации трубопроводных систем. Позволяет избежать отрицательного влияния таких факторов, как: перепад температур, изменение давления, вибрация, деформация трубопровода в силу иных причин, в пределах компенсирующей способности устройства. К типам компенсируемых деформаций можно отнести: несоосность возникшую в процессе эксплуатации трубопровода, температурные деформаций, смещение трубопровода в результате подвижек грунта, а также для поглащения или уменьшения вибраций и шумов, возникающих при работе системы. При значительных изменениях возникающих в трубопроводе, необходимо предусмотреть установку ограничительной арматуры, для предотвращения деформаций сверх допустимой нормы.
   Вибровставка фланцевая может применяться в системах отопления, вентиляции и охлаждения различных объектов, в городских системах канализации и водоснабжения, станциях водоочистки и водоподготовки, бойлерах, насосах, турбинах, для транспортировки горячей и холодной воды, воздуха, кислотных сред с концентрацией менее 10%, органических и неорганических спиртов, растворов солей и щелочей, а также сыпучих продуктов. Для транспортировки углеводородов изделие непригодно. Допустимое номинальное давление при этом может составлять от 1,0 до 1,6 МПа, а рабочая температура от -40С до +90С.
   Способность к компенсации поперечных смещений и устойчивость к износу при частых срабатываниях, делает их наиболее доступным средством для снижения динамических нагрузок в системе. Успешный опыт применения, послужил толчком к широкому распространению данного решения, для гальванической развязки трубопроводов и защиты оборудования от разрушительного механического воздействия. По своей прочности, гибкости и допустимому внутреннему давлению, изделие не уступает металлическим устройствам, однако его применение ограничено более низким температурным диапазоном проводимой и окружающей среды.
   Данные изделия значительно дешевле сложных антивибрационных конструкций, изготовленных целиком из металла. Цена на такие изделия как вибровставка фланцевая остается достаточно невысокой, благодаря своевременным поставкам и поддержании на складе в наличии наиболее востребованных диаметров.
   В
системах, через которые проводятся различные по составу типы жидкостей, или присутствуют высокие температуры и высокое давление рекомендуется применять сильфонный разгруженный компенсатор, состоящий из металлических компонентов, такой как -  антивибрационный сильфонный компенсатор.



Вибровставка фланцевая Ру10 кг/см2


DN, мм

Ру, кг/см2

Количество
отверстий
на фланце Ру 10-16

Компенсируемые отклонения

Растяжение, мм

Сжатие, мм

Боковое, мм

Угловое, град.

Ду32

10

4

12

19

14

15

Ду40

10

4

12

19

14

15

Ду50

10

4

12

19

14

15

Ду65

10

4

12

19

14

15

Ду80

10

4

12

19

14

15

Ду100

10

8

12

19

14

15

Ду125

10

8

12

19

14

15

Ду150

10

8

12

19

14

15

Ду200

10

8

12

19

14

15

Ду250

10

12

16

26

22

15

Ду300

10

12

16

26

22

15

Ду350

10

16

16

26

22

15

Ду400

10

16

16

26

22

15

Ду450

10

20

16

26

22

15

Ду500

10

20

16

26

22

15

Ду600

10

20

16

26

22

15



Вибровставка фланцевая Ру16 кг/см2


DN, мм

Ру, кг/см2

Количество
отверстий
на фланце Ру 10-16

Компенсируемые отклонения

Растяжение, мм

Сжатие, мм

Боковое, мм

Угловое, град.

Ду32

16

4

12

19

14

15

Ду40

16

4

12

19

14

15

Ду50

16

4

12

19

14

15

Ду65

16

4

12

19

14

15

Ду80

16

4

12

19

14

15

Ду100

16

8

12

19

14

15

Ду125

16

8

12

19

14

15

Ду150

16

8

12

19

14

15

Ду200

16

12

12

19

14

15

Ду250

16

12

16

26

22

15

Ду300

16

16

16

26

22

15



Виды деформаций компенсируемых фланцевой вибровставкой.
Вибрация   Сжатие   Растяжение   Осевое смещение (сдвиг)   Угловое смещение (изгиб)
Вибрация   Сжатие   Растяжение   Осевое
смещение
(сдвиг)
  Угловое
смещение
(изгиб)


Описание


   Учитывая характер нагрузок воздействующих на вибровставки, в качестве основного компонента эластичной части используется высококачественная, жаропрочная синтетическая резина, технические характеристики которой в несколько раз превосходят натуральную или хлорпреновую резину, в результате изделия обладают повышенной стойкостью к воздействию горячей воды, а также ряду химических и абразивных веществ содержащихся в иных проводимых средах. Эластичный элемент комбинированный и состоит из нескольких слоев позволяющих добиться необходимых свойств при эксплуатации. Изделие имеет внешний и внутренний слои, а также промежуточный армирующий каркас.
   Внутренний слой представляет из себя бесшовную трубку, имеющую с обеих сторон специальные выступы кольцевидной формы, которые выполняют роль уплотнителя, при монтаже изделия на ответные фланцы, позволяя изолировать присоединительные элементы и наружные слои изделия от проводимой среды. В случае, если ответные фланцы имеют углы или острые края контактирующие с эластичной частью, необходимо установить изолирующие прокладки.
   Промежуточный каркас представляет собой несколько слоев синтетической ткани, или нитей изготовленных из нейлона. Слои пропитываются специальными синтетическими смесями, в состав которых входит каучук. В результате армирующий слой приобретает необходимые гибкость и подвижность. С обеих сторон расположены гибкие металлические кольца, обеспечивающие необходимую жесткость для надежного удержания фланцев.
   Наружний каркас покрывается еще одним слоем синтетической резины, для защиты от негативного воздействия внешней окружающей среды и ультрафиолетовых лучей.
   Комбинированная схема позволяет достичь повышения устойчивости изделия к длительному воздействию внутреннего давления и тем самым увеличить срок эксплуатации.
   В зависимости от типа возникающих нагрузок и при необходимости ограничения величины деформации, вибровставки необходимо оснащать специальными контрольными стержнями, ограничивающими сжатие или растяжение или применять соединения карданного типа.
   Вибровставка фланцевая позволяет соединять участки трубопровода с высокой вибрационной нагрузкой. Необходимость ее применения может возникнуть при эксплуатации компрессоров, насосов и прочих агрегатов нагнетающих жидкие или газообразные среды. Использование виброопор при монтаже таких агрегатов, также приводит к необходимости установки вибровставок на трубопровод для компенсации возникающих колебаний, в целях предотвращения распространения вибрации и разрушения опор трубопровода. Кроме того использование вибровставок предотвращает повисание установленных на виброопорах агрегатов, на присоединительных фланцах трубопровода, так как изделие эффективно компенсирует возникающие изменения и снимает механическое напряжение. Отсутствие вибровставок может привести к таким неприятным последствиям, как различные деформации трубы, которые могут стать причиной дальнейшего прорыва трубопровода и ремонтных работ, требующих вложения финансовых средств. На больших диаметрах рекомендуется применять контрольные стержни, ограничивающие величину смещения.
   При установке изделий, в целях исключения возможности возникновения турбулентного потока в корпусе вибровставок, их следует размещать на расстоянии 1-2 номинальных диаметров от всасывающего и напорного патрубков агрегата. Это создаст оптимальные условия для всасывания перекачиваемой среды и снизит падение давления в напорном трубопроводе. При высоких скоростях потока (более 5 м/с) рекомендуется устанавливать вибровставки большего диаметра, чем сам трубопровод.
  Запрещается использовать вибровставки для компенсации изначально допущенных неточностей в установке трубопровода вызвавших смещение фланцев по центру. Предварительное сжатие, растяжение и закручивание гибкого элемента во время монтажа также не допустимо.
   При проектировании трубопроводных систем включающих компенсирующие устройства, необходимо помнить что резиновые вибровставки не пригодны для углеводородов.

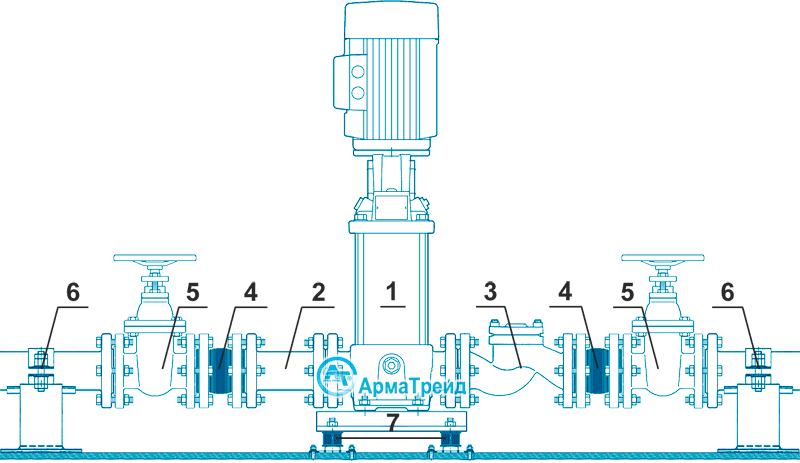

Вибровставка для насоса
(примеры применения изделия)

Вибровставка для насоса

Вибровставка фланцевая
1. - электронасосный агрегат
2. - промежуточный патрубок (длинна 1-2 Ду трубопровода)
3. - обратный клапан (при его отсутствии, возможна установка промежуточного патрубка)
4. - вибровставка фланцевая
5. - запорная арматура
6. - опора трубопровода
7. - виброопоры агрегата
