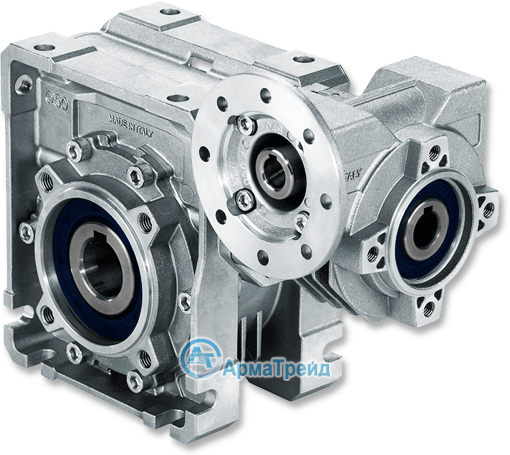

Двухступенчатый червячный редуктор - Q


          Двухступенчатый червячный редуктор - Q

       Двухступенчатый мотор-редуктор HYDRO-MEC Q комплектуется на базе стандартных модульных редукторов и может быть собран в любой необходимой конфигурации с передаточным отношением от i=140 до i=4080, и допустимым крутящим моментом от 60Nm до 850Nm.

       Корпус редуктора
полностью герметичен и разработан по технологии "Vent Free Design". Отсутствие сапунов и отверстий для вентиляции позволяет избежать возникновения течи масла при работе в любом положении.

       Редуктор заправляется смазкой с температурным режимом от -15°C до +130°C (по заказу от -45°C до +135°C) на весь срок службы. Все подшипники защищены высокотемпературными уплотнениями класса Premium, из материала Nitrile®.


Легкий и прочный корпус, редукторов от 43Q до 84Q изготавливается из алюминиевого сплава методом литья в вакууме (MIL-STD 276). Увеличенная глубина резьбовых отверстий с оцинкованной поверхностью позволяет надежно фиксировать элементы на корпусе редуктора.

       Цельный входной быстроходный червячный вал изготавливается из легированной стали. Червяк поверхностно-закаленный и имеет твердость (Rc 58-60). Нестандартные размеры входных и выходных валов, по требованию заказчика изготавливаются даже маленькими партиями.


Типоразмер
Диаметр вала

Чертежи и
Характеристики

Описание
43Q 18/19/20


-
Обозначения редукторов



- Монтажное позиции


- Характеристики (EXL)


- P.A.M. электродвигателей


-
Каталог HYDRO-MEC Q

53Q 25/24
63Q 25/28
64Q 25/28
74Q 30/28
84Q 35
15Q 42
