Червячный редуктор HYDRO-MEC - Q


          Червячный редуктор HYDRO-MEC - Q

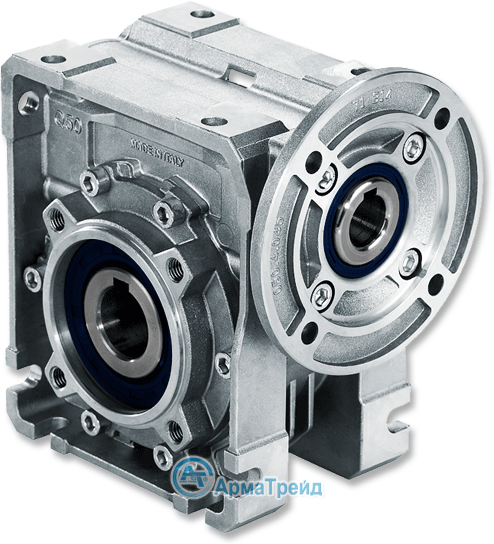

       Червячный редуктор Hydro-Mec Q имеет полностью герметичный корпус до 110 габарита включительно, разработанный по технологии "Vent Free Design". Отсутствие сапунов и отверстий для вентиляции позволяет избежать возникновения течи масла при работе в любом положении. Редуктор заправляется смазкой с температурным режимом от -15°C до +130°C (Или по требованию заказчика от -45°C до +135°C) на весь срок службы. Все подшипники защищены высокотемпературными уплотнениями класса Premium, из материала Nitrile®.



Запатентованный модульный дизайн обеспечивает взаимозаменяемость с многими типами аналогичных редукторов. Легкий и прочный корпус из алюминиевого сплава изготовлен методом литья в вакууме (MIL-STD 276). Тщательная проработка конструкции позволила создать прочный и одновременно с тем легких корпус редуктора, обладающий при этом качествами необходимыми для модульной универсальной конструкции.  Увеличенная глубина резьбовых отверстий с оцинкованной поверхностью позволяет надежно фиксировать элементы на корпусе редуктора.


       Цельный входной быстроходный червячный вал изготавливается из легированной стали. Червяк поверхностно-закаленный и имеет твердость (Rc 58-60).


       Нестандартные размеры входных и выходных валов, по требованию заказчика изготавливаются даже маленькими партиями


       Способ крепления моторных фланцев позволяет устанавливать на мотор-редуктор практически любые типы двигателей стандартов IEC и NEMA.


Типоразмер
Диаметр вала

Чертежи

Характеристики

Описание
Q30 Q30 14



-
Обозначения редукторов


- Монтажные позиции


- Характеристики (EXL)


- Размеры редукторов


- P.A.M. электродвигателей


- Каталог HYDRO-MEC Q

Q45 Q45 18/19/20
Q50 Q50 25/24
Q63 Q63 25/28
Q75 Q75 30/28
Q85 Q85 35
Q11 Q11 42
Q13 Q13 45
Q15 Q15 50


Цилиндро-червячный редуктор HYDRO-MEC

  Типоразмер
Диаметр вала

Чертежи и
Характеристики

Описание
P4Q P4Q 18/19/20



-
Обозначения редукторов


- Монтажное позиции


- Характеристики (EXL)


- P.A.M. электродвигателей


-
Каталог HYDRO-MEC Q

P5Q P5Q 25/24
P6Q P6Q 25/28
P7Q P7Q 30/28
P8Q P8Q 35
P1Q P1Q 42


Двухступенчатый червячный редуктор HYDRO-MEC

  Типоразмер
Диаметр вала

Чертежи и
Характеристики

Описание
43Q 43Q 18/19/20



-
Обозначения редукторов



- Монтажное позиции


- Характеристики (EXL)


- P.A.M. электродвигателей


-
Каталог HYDRO-MEC Q

53Q 53Q 25/24
63Q 63Q 25/28
64Q 64Q 25/28
74Q 74Q 30/28
84Q 84Q 35
15Q 15Q 42

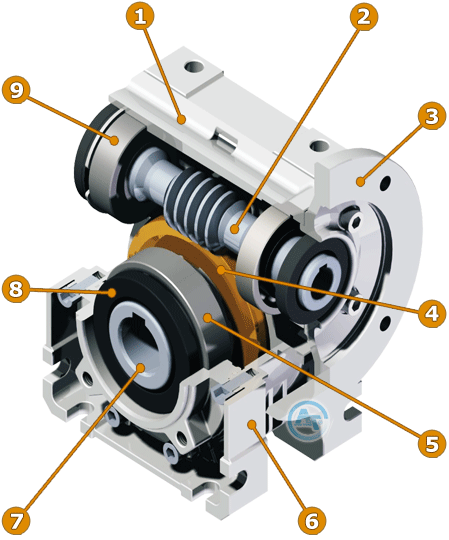

ОСНОВНЫЕ ОСОБЕННОСТИ


1- Прочный алюминиевый корпус

Легкий и прочный корпус из алюминиевого сплава изготовлен методом литья в вакууме (MIL-STD 276). Благодаря применению современных технологий, не требуется дополнительная обработка окрашиваемых поверхностей. Посадочные места крышек, фланцев, подшипников и сальников проходят  прецизионную машинную обработку.

2 - Закаленный быстроходный вал
Цельный входной быстроходный червячный вал изготавливается из легированной стали. Червяк поверхностно-закаленный и имеет твердость (Rc 58-60). Поверхность зубьев проходит шлифовку, с профилированным закруглением, благодаря чему обеспечивается низкий уровень шума и высокий КПД при работе редуктора.


9 - Подшипники быстроходного вала
Благодаря применению высококачественных подшипников на быстроходном валу, редуктор устойчив к шоковым нагрузкам,  частым пускам, остановкам и реверсам. Высокотемпературные сальники из нитрила установлены с обеих сторон.

3 - Фланец привода
Полностью модульная конструкция позволяет устанавливать любые типы фланцев, для большинства двигателей стандартов IEC и NEMA, а также производить установку выступающих быстроходных валов.


8 - Сальники
Высокотемпературные сальниковые уплотнения Nitrile®.

4 - Червячное колесо
Изготовлено из специального бронзового сплава. Колесо оснащается стальной втулкой для обеспечения максимальной прочности и длительного срока эксплуатации.



5 - Подшипники тихоходного вала

Для обеспечения надежной работы при высоких радиальных нагрузках и возможности установки валов больших диаметров, на редуктора серии Q устанавливаются подшипники увеличенного размера.

7 - Выходной тихоходный вал
Высококачественный полый выходной вал отличается компактными размерами и небольшой массой. По заказу может быть установлен односторонний или двухсторонний выступающий вал, или полый вал нестандартного диаметра.

6 - Монтажные элементы корпуса
Корпус редуктора оснащен присоединительными элементами рассчитанными не только для непосредственной фиксации на оборудовании, но и для установки  широкой гаммы дополнительных монтажных приспособлений, таких как фланцы или реактивные штанги.



РЕКОМЕНДАЦИИ


       Останавливая свой выбор на коком либо типе предлагаемого продукта, не пренебрегайте рекомендациями производителя, относительного его применения, это позволит обеспечить безопасную и эффективную эксплуатацию устройства. Неправильная установка, обслуживание или эксплуатация могут привести к получению серьезных травм или выходу из строя эксплуатируемого оборудования, а так же самого изделия. Только потребитель отвечает за правильность произведенных расчетов и соответствие характеристик изделия условиям эксплуатации при выборе редуктора. Производитель не несет ответственности за ошибки допущенные потребителем при выборе изделия, и за расчеты произведенные на основе не полных или искаженных данных.

       Рым-болты, и погрузочные петли должны использоваться исключительно для вертикального подъема устройства, а не для фиксации деталей или оборудования.

       Рабочие нагрузки не должны превышать указанных производителем в каталоге. Повышенные рабочие нагрузки на подшипники и валы могут привести к их преждевременному износу или повреждению.

       Редукторы не являются отказоустойчивыми или самоотключающимися устройствами. Для обеспечения возможности использования данной функции необходима установка независимого блокиратора. При этом не следует использовать редукторы в качестве тормозного механизма. Любые тормоза, которые используются вместе с редуктором, должны иметь характеристики не превышающие допустимые нагрузки на редуктор, указанные в каталоге производителя.

       Перегрев смазки или самого редуктора может привести к возгоранию. Не производите разборку или обслуживание устройства до его полного остывания. Будьте очень осторожны при демонтаже смотровых окон, смазочных заглушек и прочих элементов.

       Перед осуществлением обслуживания изделия или демонтажа деталей отключите устройство от источника питания. Заблокируйте его и повесьте предупреждающую табличку во избежание случайного пуска.

       Потребитель обязан обеспечить защиту вращающихся элементов и приводных механизмов, для предотвращения возможности получения травм, а также для защиты оборудования от влияния негативных факторов. Также необходимо соблюдать все правила техники безопасности касающиеся эксплуатации рабочего оборудования. Неправильная эксплуатация устройства может привести к серьезным травмам персонала и повреждению оборудования.

       Для использования редукторов в пассажирских лифтах или других подъемных устройствах, предназначенных для перемещения людей, необходимо получить письменное разрешение производителя или поставщика.

       Поставщик продукции и производитель не несут ответственность за любой прямой или косвенный ущерб, вызванный неправильной эксплуатацией устройства или несоблюдением требований производителя.
