Насос 4 КС


НАСОСЫ / Водоснабжение / Насос конденсатный

Насос 4 КС

Агрегаты электронасосные типа 4 КС - центробежные, горизонтальные, многоступенчатые – секционного типа - предназначены для перекачивания конденсата в пароводяных сетях тепловых электростанций, работающих на органическом топливе, а также жидкостей, сходных с конденсатом по вязкости , химической активности и содержанию твердых частиц. Конденсат должен иметь водородный показатель рН 6,8-9,2 и не должен содержать твердых частиц размером более 0,1 мм и концентрацией не более 5мг/л.


Насос 4 КС разработан взамен насосов типа «Кс», аналогичен по назначению, но отличается по конструкции и присоединительным размерам.

Уплотнение вала насоса - двойное сальниковое.
Направление вращения ротора - против часовой стрелки, если смотреть со стороны двигателя
Материал деталей проточной части - серый чугун.
Температура перекачиваемой жидкости – 398 К (+ 1250С)

Подробное описание


Типоразмер насоса

Параметры насоса

Параметры двигателя

Масса

Подача, м3

Напор, м

Мощность, кВт

Частота вращения, об/мин

Насоса, кг

Агрегата, кг

4Кс 12-50

12

50

5,5

2900

115

205 (190)

4Кс 12-110

12

110

11

2900

115

290 (278)

4Кс 20-50

20

50

7,5

2900

115

225 (205)

4Кс 20-110

20

110

15

2900

155

340 (315)



Примечание – масса в скобках для насосов, смонтированных на плите из профиля.

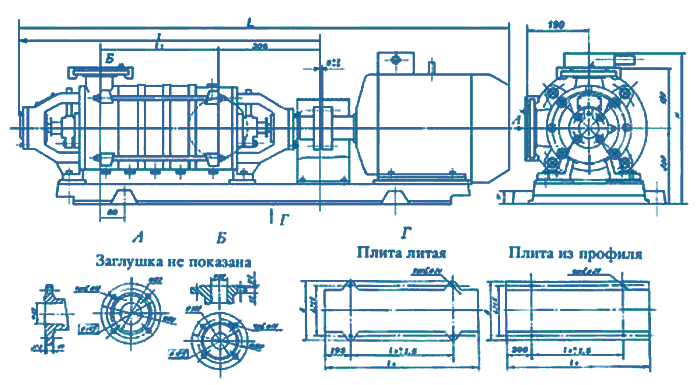

Габаритные и присоединительные размеры



Типоразмер насоса

Размеры, мм

Двигатель

B

b

H

h

L

l

l1

l3

l4

Типоразмер

Мощность, кВт

4Кс12-50

418 (400)

340

380

35 (8)

1135

736

194

500

920 (950)

АИР100L2

5,5

4Кс12-110

428 (400)

350 (345)

425

40 (8)

1385

880

338

800

1150

АИР132М2

11

4Кс20-50

418 (400)

340 (345)

405

35 (8)

1180

736

194

500

950

АИР112М2

7,5

4Кс20-110

458 (440)

380

405

40 (8)

1490

880

338

800

1200

АИР160S2

18,5

 Примечание – размеры в скобках для насосов, смонтированных на плите из профиля.
