Электродвигатель c тормозом ATB IM B5

Электродвигатель c тормозом ATB IM:B5 (IM:3001, 3081, 3082)

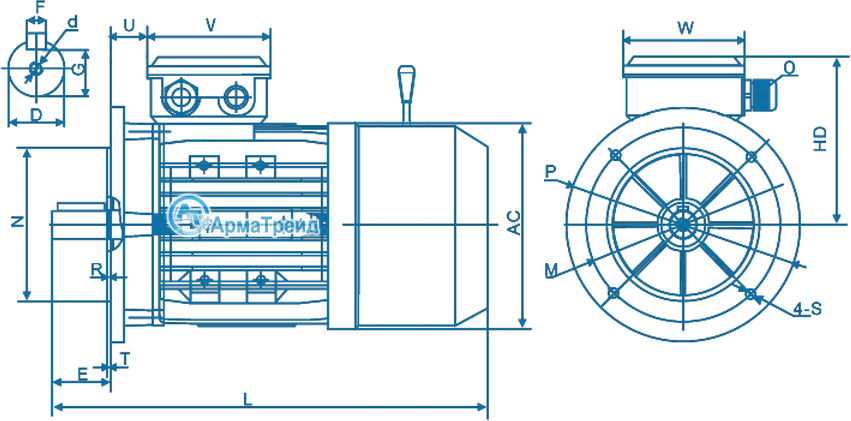

Габаритные и присоединительные размеры

Электродвигатель c тормозом ATB IM:B5 (IM:3001, 3081, 3082)

Тип	D	B35						B35R						E	L	LA	AC
Тип	D	P	M	N	T	S	отв.	P	M	N	T	S	отв.	E	L	LA	AC
ATB56	ø9	ø120	Ø100	ø80	3.0	ø7	4							20	232	212	ø117
ATB63	ø11	ø140	Ø115	ø95	3.0	ø10	4							23	258	235	ø130
ATB71**	ø14	ø160	ø130	ø110	3.5	ø10	4	140	115	95	3.5	ø10	4	30	282 (296)	252 (266)	ø147
ATB80	ø19	ø200	ø165	ø130	3.5	ø12	4	160	130	110	3.5	ø10	4	40	340	300	ø163
ATB90S	ø24	ø200	ø165	ø130	3.5	ø12	4	160	130	110	3.5	ø10	4	50	361	311	ø195
ATB90LA	ø24	ø200	ø165	ø130	3.5	ø12	4	160	130	110	3.5	ø10	4	50	386	336	ø195
ATB90LB	ø24	ø200	ø165	ø130	3.5	ø12	4	160	130	110	3.5	ø10	4	50	425	375	ø195
ATB100**	ø28	ø250	ø215	ø180	4.0	ø15	4	200	165	130	4.0	ø12	4	60	435 (443)	375 (383)	ø195
ATB112	ø28	ø250	ø215	ø180	4.0	ø15	4	200	165	130	4.0	ø12	4	60	463	403	ø205
ATB132S	ø38	ø300	ø265	ø230	4.0	ø15	4	250	215	180	4.0	ø15	4	80	497	417	ø270
ATB132M	ø38	ø300	ø265	ø230	4.0	ø15	4	250	215	180	4.0	ø15	4	80	535	455	ø270
ATB132L	ø38	ø300	ø265	ø230	4.0	ø15	4	250	215	180	4.0	ø15	4	80	561	481	ø270
ATB160M	ø42	ø350	ø300	ø250	5.0	ø19	4							110	697	587	ø330
ATB160L	ø42	ø350	ø300	ø250	5.0	ø19	4							110	727	617	ø330
ATB180M	ø48	ø350	ø300	ø250	5.0	ø19	4							110	805	695	ø360
ATB180L	ø48	ø350	ø300	ø250	5.0	ø19	4							110	850	695	ø368
ATB200L	ø55	ø400	ø350	ø300	5.0	ø19	4							110	885	775	ø400
ATB225S	ø60	ø450	ø400	ø350	5.0	ø19	8							140	940	800	ø445
ATB225М2	ø55	ø450	ø400	ø350	5.0	ø19	8							110	945	835	ø445
ATB225М4...12	ø60	ø450	ø400	ø350	5.0	ø19	8							140	975	835	ø445
ATB250М2	ø60	ø550	ø500	ø450	5.0	ø19	8							140	1060	1000	ø485
ATB250М4...12	ø65	ø550	ø500	ø450	5.0	ø19	8							140	1065	1000	ø485
ATB280S2	ø65	ø550	ø500	ø450	5.0	ø19	8							140	1150	1010	ø547
ATB280S4...12	ø75	ø550	ø500	ø450	5.0	ø19	8							140	1155	1015	ø547
ATB280М2	ø65	ø550	ø500	ø450	5.0	ø19	8							140	1200	1060	ø547
ATB280М4...12	ø75	ø550	ø500	ø450	5.0	ø19	8							140	1200	1060	ø547
ATB315S2	ø65	ø660	ø600	ø550	6.0	ø24	8							140	1370	1230	ø620
ATB315S4...12	ø80	ø660	ø600	ø550	6.0	ø24	8							170	1400	1230	ø620
ATB315М2	ø65	ø660	ø600	ø550	6.0	ø24	8							140	1480	1340	ø620
ATB315М4...12	ø80	ø660	ø600	ø550	6.0	ø24	8							170	1530	1360	ø620
ATB315L2	ø65	ø660	ø600	ø550	6.0	ø24	8							140	1500	1360	ø620
ATB315L4...12	ø80	ø660	ø600	ø550	6.0	ø24	8							170	1540	1370	ø620
ATB355М2	ø85	ø800	ø740	ø680	6.0	ø24	8							170	1730	1560	ø710
ATB355М4...12	ø100	ø800	ø740	ø680	6.0	ø24	8							210	1760	1550	ø710
ATB355L2	ø85	ø800	ø740	ø680	6.0	ø24	8							170	1870	1700	ø710
ATB355L4...12	ø100	ø800	ø740	ø680	6.0	ø24	8							210	1910	1700	ø710
ATB400M2	ø80	ø1000	ø940	ø880	6.0	ø28	8							170	2130	1960	ø810
ATB400M4...12	ø100	ø1000	ø940	ø880	6.0	ø28	8							210	2160	1950	ø810
ATB400L2	ø80	ø1000	ø940	ø880	6.0	ø28	8							170	2140	1970	ø810
ATB400L4...12	ø100	ø1000	ø940	ø880	6.0	ø28	8							210	2170	1960	ø810

* От 56го до 132го габарита размеры обоих валов совпадают. Далее размеры второго вала, не превышают размеры указанные для 2х полюсных двигателей.
** У двигателей этого габарита размер "L" (длина) зависит от мощности.

Тип	D	E	G	t	F	f	d	AD	U	V	W	O
ATB56	ø9	20	7.2	10.2	3	15	M3	100	14	88	88	M16x1.5
ATB63	ø11	23	8.5	12.5	4	15	M4	111	14	94	94	M16x1.5
ATB71**	ø14	30	11	16	5	20	M5	127	20	94	94	M20x1.5
ATB80	ø19	40	15.5	21.5	6	30	M6	145	27	105	105	M20x1.5
ATB90S	ø24	50	20	27	8	40	M8	155	30	105	105	M20x1.5
ATB90LA	ø24	50	20	27	8	40	M8	155	30	105	105	M20x1.5
ATB90LB	ø24	50	20	27	8	40	M8	155	30	105	105	M20x1.5
ATB100**	ø28	60	24	31	8	50	M10	180	26	105	105	M20x1.5
ATB112	ø28	60	24	31	8	50	M10	218	32	112	112	M25x1.5
ATB132S	ø38	80	33	41	10	70	M12	210	38	112	112	M25x1.5
ATB132M	ø38	80	33	41	10	70	M12	210	38	112	112	M25x1.5
ATB132L	ø38	80	33	41	10	70	M12	210	38	112	112	M25x1.5
ATB160M	ø42	110	37	45	12	90	M16	255	64	143	143	M32x1.5
ATB160L	ø42	110	37	45	12	90	M16	255	64	143	143	M32x1.5
ATB180M	ø48	110	42.5	51,5	14	90	M16	280	73	190	190	M32x1.5
ATB180L	ø48	110	42.5	51,5	14	90	M16	280	73	190	190	M32x1.5
ATB200L	ø55	110	49	59	16	90	M20	305	85	190	190	M40x1.5
ATB225S	ø60	140	53	64	18	120	M20	335	-	250	250	M48x2
ATB225М2	ø55	110	49	59	16	100	M20	335	-	250	250	M48x2
ATB225М4...12	ø60	140	53	64	18	120	M20	335	-	250	250	M48x2
ATB250М2	ø60	140	52,3	64	18	120	M20	370	-	250	250	M48x2
ATB250М4...12	ø65	140	58	69	18	120	M20	370	-	250	250	M48x2
ATB280S2	ø65	140	58	69	18	120	M20	410	-	250	250	M48x2
ATB280S4...12	ø75	140	67,5	79,5	20	120	M20	410	-	250	250	M48x2
ATB280М2	ø65	140	58	69	18	120	M20	410	-	250	250	M48x2
ATB280М4...12	ø75	140	67,5	79,5	20	120	M20	410	-	250	250	M48x2
ATB315S2	ø65	140	58	69	18	120	M20	530	-	350	350	M64x2
ATB315S4...12	ø80	170	71	85	22	140	M20	530	-	350	350	M64x2
ATB315М2	ø65	140	58	69	18	120	M20	530	-	350	350	M64x2
ATB315М4...12	ø80	170	71	85	22	140	M20	530	-	350	350	M64x2
ATB315L2	ø65	140	58	69	18	120	M20	530	-	350	350	M64x2
ATB315L4...12	ø80	170	71	85	22	140	M20	530	-	350	350	M64x2
ATB355М2	ø85	170	76	90	22	125	M20	655	-	400	400	M72x2
ATB355М4...12	ø100	210	90	106	28	200	M20	655	-	400	400	M72x2
ATB355L2	ø85	170	76	90	22	125	M20	655	-	400	400	M72x2
ATB355L4...12	ø100	210	90	106	28	200	M20	655	-	400	400	M72x2
ATB400M2	ø80	170	71	85	22	140	M20	700	-	400	400	M72x2
ATB400M4...12	ø100	210	100	106	28	200	M20	700	-	400	400	M72x2
ATB400L2	ø80	170	71	85	22	140	M20	700	-	400	400	M72x2
ATB400L4...12	ø100	210	100	106	28	200	M20	700	-	400	400	M72x2

Возможные варианты монтажного исполнения
