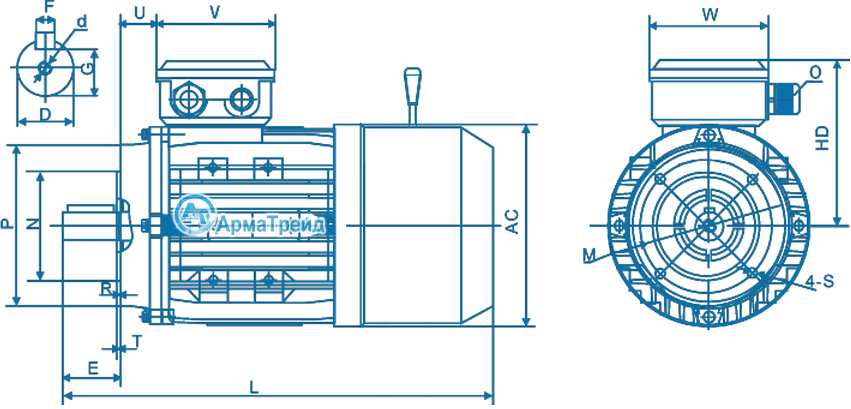

Электродвигатель
c тормозом ATB IM:B14 (IM:3601,3681,3682) |
| |
|
|
|
Тип |
D |
B34 |
B34R |
L |
LA |
AC |
|
P |
M |
N |
T |
S |
отв. |
P |
M |
N |
T |
S |
отв. |
|
ATB56 |
ø9 |
ø80 |
ø65 |
ø50 |
2.5 |
M5 |
4 |
|
|
|
|
|
|
232 |
212 |
ø117 |
|
ATB63 |
ø11 |
ø90 |
ø75 |
ø60 |
2.5 |
M5 |
4 |
ø120 |
ø100 |
ø80 |
3.0 |
M6 |
4 |
258 |
235 |
ø130 |
|
ATB71** |
ø14 |
ø105 |
ø85 |
ø70 |
2.5 |
M6 |
4 |
ø140 |
ø115 |
ø95 |
3.0 |
M8 |
4 |
282
(296) |
252
(266) |
ø147 |
|
ATB80 |
ø19 |
ø120 |
ø100 |
ø80 |
3.0 |
M6 |
4 |
ø160 |
ø130 |
ø110 |
3.5 |
M8 |
4 |
340 |
300 |
ø163 |
|
ATB90S |
ø24 |
ø140 |
ø115 |
ø95 |
3.0 |
M8 |
4 |
ø160 |
ø130 |
ø110 |
3.5 |
M8 |
4 |
361 |
311 |
ø195 |
|
ATB90LA |
ø24 |
ø140 |
ø115 |
ø95 |
3.0 |
M8 |
4 |
ø160 |
ø130 |
ø110 |
3.5 |
M8 |
4 |
386 |
336 |
ø195 |
|
ATB90LB |
ø24 |
ø140 |
ø115 |
ø95 |
3.0 |
M8 |
4 |
ø160 |
ø130 |
ø110 |
3.5 |
M8 |
4 |
425 |
375 |
ø195 |
|
ATB100** |
ø28 |
ø160 |
ø130 |
ø110 |
3.5 |
M8 |
4 |
ø200 |
ø165 |
ø130 |
3.5 |
M10 |
4 |
435
(443) |
375
(383) |
ø195 |
|
ATB112 |
ø28 |
ø160 |
ø130 |
ø110 |
3.5 |
M8 |
4 |
ø200 |
ø165 |
ø130 |
3.5 |
M10 |
4 |
463 |
403 |
ø205 |
|
ATB132S |
ø38 |
ø200 |
ø165 |
ø130 |
4.0 |
M10 |
4 |
ø250 |
ø215 |
ø180 |
4.0 |
M12 |
4 |
497 |
417 |
ø270 |
|
ATB132M |
ø38 |
ø200 |
ø165 |
ø130 |
4.0 |
M10 |
4 |
ø250 |
ø215 |
ø180 |
4.0 |
M12 |
4 |
535 |
455 |
ø270 |
|
ATB132L |
ø38 |
ø200 |
ø165 |
ø130 |
4.0 |
M10 |
4 |
ø250 |
ø215 |
ø180 |
4.0 |
M12 |
4 |
561 |
481 |
ø270 |
|
ATB160M |
ø42 |
ø250 |
ø215 |
ø180 |
4.0 |
M12 |
4 |
|
|
|
|
|
|
697 |
587 |
ø330 |
|
ATB160L |
ø42 |
ø250 |
ø215 |
ø180 |
4.0 |
M12 |
4 |
|
|
|
|
|
|
727 |
617 |
ø330 |
|
|
** У двигателей этого габарита размер "L" (длина)
зависит от мощности. |
|
|
|
Тип |
D |
E |
G |
t |
F |
f |
d |
AD |
U |
V |
W |
O |
|
ATB56 |
ø9 |
20 |
7.2 |
10.2 |
3 |
15 |
M3 |
100 |
14 |
88 |
88 |
M16x1.5 |
|
ATB63 |
ø11 |
23 |
8.5 |
12.5 |
4 |
15 |
M4 |
111 |
14 |
94 |
94 |
M16x1.5 |
|
ATB71** |
ø14 |
30 |
11 |
16 |
5 |
20 |
M5 |
127 |
20 |
94 |
94 |
M20x1.5 |
|
ATB80 |
ø19 |
40 |
15.5 |
21.5 |
6 |
30 |
M6 |
145 |
27 |
105 |
105 |
M20x1.5 |
|
ATB90S |
ø24 |
50 |
20 |
27 |
8 |
40 |
M8 |
155 |
30 |
105 |
105 |
M20x1.5 |
|
ATB90LA |
ø24 |
50 |
20 |
27 |
8 |
40 |
M8 |
155 |
30 |
105 |
105 |
M20x1.5 |
|
ATB90LB |
ø24 |
50 |
20 |
27 |
8 |
40 |
M8 |
155 |
30 |
105 |
105 |
M20x1.5 |
|
ATB100** |
ø28 |
60 |
24 |
31 |
8 |
50 |
M10 |
180 |
26 |
105 |
105 |
M20x1.5 |
|
ATB112 |
ø28 |
60 |
24 |
31 |
8 |
50 |
M10 |
218 |
32 |
112 |
112 |
M25x1.5 |
|
ATB132S |
ø38 |
80 |
33 |
41 |
10 |
70 |
M12 |
210 |
38 |
112 |
112 |
M25x1.5 |
|
ATB132M |
ø38 |
80 |
33 |
41 |
10 |
70 |
M12 |
210 |
38 |
112 |
112 |
M25x1.5 |
|
ATB132L |
ø38 |
80 |
33 |
41 |
10 |
70 |
M12 |
210 |
38 |
112 |
112 |
M25x1.5 |
|
ATB160M |
ø42 |
110 |
37 |
45 |
12 |
90 |
M16 |
255 |
64 |
143 |
143 |
M32x1.5 |
|
ATB160L |
ø42 |
110 |
37 |
45 |
12 |
90 |
M16 |
255 |
64 |
143 |
143 |
M32x1.5 |
|
|
** У двигателей этого габарита размер "L" (длина)
зависит от мощности. |
|
|
|
|
|
Возможные варианты монтажного исполнения |
|
|
|
 |
|
|
|
|
