Характеристики при n1=1400rpm |
|
Q75
270Nm |
n2
[rpm]
|
i |
kW
[kW] |
Nm
[Nm] |
f.s |
P1r
[kW] |
Nm max
[Nm] |
71B5 |
80B5 |
90B5 |
100B5
112B5 |
80B14
|
90B14 |
100B14
112B14 |
RD* |
Mn
[mm] |
 |
200 |
7 |
4 |
172 |
1.1 |
4.4 |
190 |
|
B |
B |
|
B |
B |
|
90 |
3.75 |
|
140 |
10 |
4 |
240 |
1.0 |
3.8 |
230 |
|
B |
B |
|
B |
B |
|
88 |
3.75 |
|
93 |
15 |
3 |
261 |
1.0 |
2.9 |
250 |
|
B |
B |
|
B |
B |
|
85 |
3.75 |
|
70 |
20 |
2.2 |
249 |
1.0 |
2.2 |
250 |
|
B |
B |
|
B |
B |
|
83 |
3.00 |
|
56 |
25 |
1.5 |
205 |
1.2 |
1.8 |
250 |
B |
B |
|
|
B |
|
|
80 |
2.41 |
|
45 |
31 |
1.5 |
244 |
1.1 |
1.7 |
270 |
B |
B |
|
|
B |
|
|
77 |
3.75 |
|
35 |
40 |
1.5 |
295 |
0.9 |
1.3 |
255 |
B |
B |
|
|
B |
|
|
72 |
3.10 |
|
2в |
50 |
0.75 |
174 |
1.3 |
0.95 |
220 |
B |
|
|
|
|
|
|
68 |
2.41 |
|
23 |
60 |
0.75 |
202 |
1.0 |
0.75 |
200 |
B |
|
|
|
|
|
|
65 |
2.10 |
|
17.5 |
80 |
0.55 |
177 |
1.0 |
0.56 |
180 |
B |
|
|
|
|
|
|
59 |
1.53 |
|
14 |
100 |
0.55 |
206 |
0.7 |
0.40 |
150 |
B |
|
|
|
|
|
|
55 |
1.23 |
|
|
|
|
* |
- |
Динамическая эффективность |
|
/ |
|
|
- |
Доступные фланцы двигателя |
|
/ |
|
В |
- |
Поставляется с втулкой входного вала |
|
BQ75FB |
- |
Редуктор без
дополнительных элементов |
|
/ |
|
PQ75FB |
- |
Редуктор с моторным
фланцем |
|
/ |
|
MQ75FB |
- |
Мотор-редуктор |
|
| |
| |
|
|
Габаритные и присоединительные
размеры |
|
|
|
Исполнение -
FB |
|
|
|
|
|
|
Редуктор |
n (H8) |
b |
c (h8) |
d1 |
e1 |
f |
g1 |
h |
h1 |
h |
l1 |
m1 |
I |
M |
R |
S |
T |
U |
U1 |
U2 |
V |
Y |
|
BQ75FB |
30 |
127 |
Ø90 |
58.5 |
3 |
87 |
133.5 |
75 |
87 |
110 |
8 |
33.3 |
109.5 |
63 |
82 |
63 |
104 |
126 |
46.5 |
87 |
174 |
11.5 |
|
|
|
|
Редуктор |
A (mm) |
|
B5 |
B14 |
|
56B5 |
63B5 |
71B5 |
80B5 |
90B5 |
100/112B5 |
132B5 |
160B5 |
56B14 |
63B14 |
71B14 |
80B14 |
90B14 |
100/112B14 |
132B14 |
|
PQ75FB |
|
|
113.5 |
115.5 |
115.5 |
121.5 |
|
|
|
|
|
113.5 |
113.5 |
113.5 |
|
|
|
|
|
|
|
Монтажные фланцы |
|
|
 |
|
Редуктор c монтажным фланцем |
ØD |
E |
G |
L |
N |
O |
P |
Q |
Kit code |
|
Q75FC |
130 |
H8 |
6 |
12 |
85 |
21.5 |
165 |
□150 |
12.5 |
1 - KQ75.9.010 |
|
Q75FL |
130 |
H8 |
6 |
12 |
111 |
47.5 |
165 |
□150 |
12.5 |
1 - KQ75.9.010
2 - KQ75.0.200 |
|
|
|
|
|
|

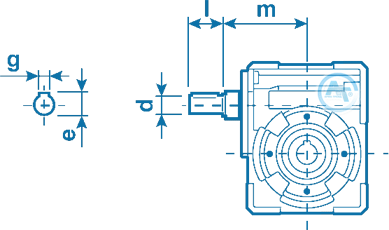

Входной быстроходный вал |
|
|
|
 |
|
Редуктор с выступающим быстроходным
валом |
|
|
Тип
вала |
d (h6) |
e |
g |
h |
m |
|
RQ75 |
B |
Ø25 |
27.8 |
8 |
50 |
109.5 |
|
|
|
|
|
|
|
Односторонний выходной вал
- S |
|
|
 |
|
|
|
Редуктор |
b1 |
c1 |
d1
-0.005
-0.020 |
e1 |
m1 |
n1 |
o1 |
t2 |
Kit code
*S-series |
|
Q75 |
8 |
60 |
Ø30 |
65 |
134 |
199 |
M8X20 |
33 |
KQ755028 |
|
8 |
60 |
Ø28 |
65 |
134 |
199 |
M8X20 |
31 |
KQ755026* |
|
|
|
|
Двухсторонний выходной вал
- D |
|
|
 |
|
|
|
Редуктор |
b1 |
c1 |
d1
-0.005
-0.020 |
e1 |
f1 |
l1 |
o1 |
t2 |
Kit code
*S-series |
|
Q75 |
8 |
60 |
Ø30 |
65 |
127 |
255 |
M8X20 |
33 |
KQ755029 |
|
8 |
60 |
Ø28 |
65 |
127 |
255 |
M8X20 |
31 |
KQ755027 * |
|
|
|
|
|
|
Полые выходные валы
специального исполнения |
|
Для пищевых производств, морского применения,
коррозионных и высокогигиеничных сред. |
|
|
 |
Полый вал
из нержавеющей стали |
|
Редуктор |
ØD |
T |
К |
Code |
|
Q75 |
30 |
33.3 |
8 |
MI030 |
|
|
Специальный полый вал |
|
Редуктор |
ØD |
T |
К |
Code |
|
Q75 |
28 |
31.3 |
8 |
ACR28 |
|
*
Уменьшенная шпонка |
|
|
|
|
|
|
|
|
Моментный рычаг (Реактивная штанга)
- BR |
|
|
 |
|
|
|
Редуктор c реактивной штангой |
A |
B |
C |
D |
E |
F |
G |
Kit code |
|
Q75BR |
200 |
87 |
237 |
58.5 |
25 |
21 |
Ø90h8 |
KQ759027 |
|
| |
| |
