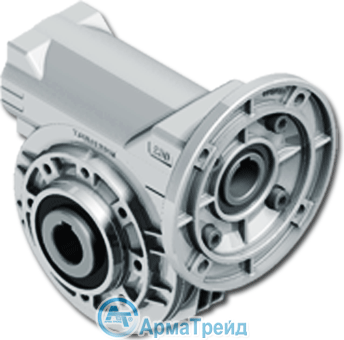

Червячных редуктор HYDRO-MEC 63A


РЕДУКТОРЫ / Редукторы Hydro-Mec / Червячный редуктор H
ydro-Mec


Червячных редуктор HYDRO-MEC 63A


63A
191Nm

Input speed (n1) = 1400rpm
Редуктор

n2

[rpm]

i

kW

[kW]

Nm

[Nm]

f.s

P1r

[kW]

Nm max

[Nm]

B5 B14

Динамическая эффективность RD

Mn

[mm]



63 B5

71 B5

80 B5

90 B5



71

B14

80

B14

90

B14

Червячных редуктор HYDRO-MEC 63A 63A
191Nm

200

7

1.8

71

2.3

4.1

162



B

B





B-C

B-C



83

3.1

140

10

1.8

99

1.7

3.1

173



B

B





B-C

B-C



81

3.1

93

15

1.5

121

1.5

2.2

178

    B B     B-C B-C

79

3.1

74

19

1.5

152

1.2

1.8

178



B

B





B-C

B-C



78

2.6

58

24

1.5

184

1.0

1.5

185



B

B





B-C

B-C



75

2.0

47

30

1.5

227

0.8

1.3

189



B

B





B-C

B-C



74

3.2

39

36

1.1

184

1.0

1.1

191





B

B





B-C

B-C



68

2.7

31

45

0.75

152

1.2

0.86

175



B

B



  B-C C



66

2.1

21

67

0.55

151

1.1

0.58

159



B

B







B-C

C



60

1.5

17.5

80

0.37

115

1.3

0.49

153



B

B







B-C

C



57

1.3

14.9

94

0.37

123

1.1

0.39

130



B

B







B-C

C



52

1.1


* - Динамическая  эффективность   /       - Доступные фланцы двигателя   /   В - Поставляется с втулкой входного вала


Исполнение - FB




Редуктор

n (H8)

b

c (h8)

 d1

e1

f

g1

h

h1

h

11

m1

PAM / A (mm)

B63AFB
P
63AFB
M
63AFB

28

120

Ø75

45

5

79

100

63

70

90

8

31.3

63B5

71B5

80-90B5

71B14

80B14

90B14

99.5

97.5

99.5

97.5

98.5

99.5

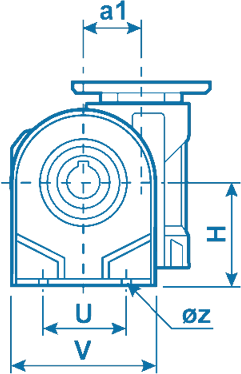

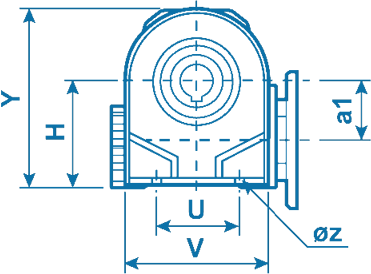

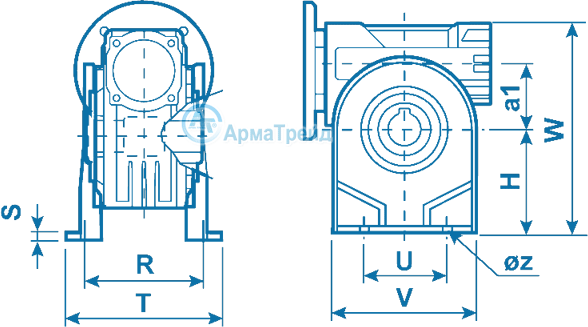

Исполнение на лапах - PA/PV/PB

HYDRO-MEC PA   HYDRO-MEC PV   HYDRO-MEC PB
...63APA   ...63APV   ...63APB



Редуктор

Тип лап

a1

H

R

S

T

U

V

Y

W

ØZ

63A

B

63

115

115

12

142

120

156

185

215

Ø11

S

63

-

-

-

-

-

-

-

-

-

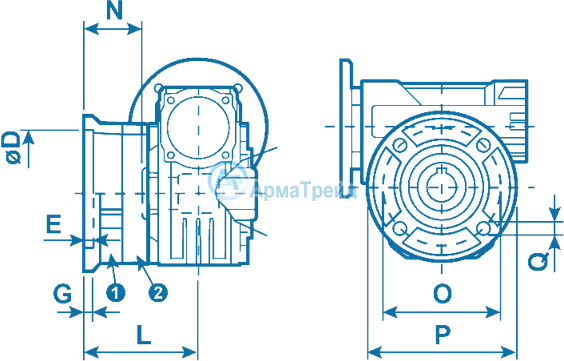

Монтажные фланцы



Редуктор
и
тип фланца
*S-series

ØD

E

G

L

N

O

p

Q

Kit code

63AFC

130

+0.20
+0.15

7

13

85

25

165

200

13

1 - K070.9.010

63AFL

130 +0.20
+0.15

7

13

111

51

165

200

13

1 - K070.9.010
2 - K070.0.200

63AF1*

130 +0.20
+0.15

7

13

111

51

165

200

13

1 - KS070.9.014

63AF2*

115

+0.20
+0.15

7

13

116

56

150

175

11

1 - KS063.9.013

63AF3*

110

+0.035
+0

5

13.5

84.5

24.5

130

160

11

1 - KS070.9.011

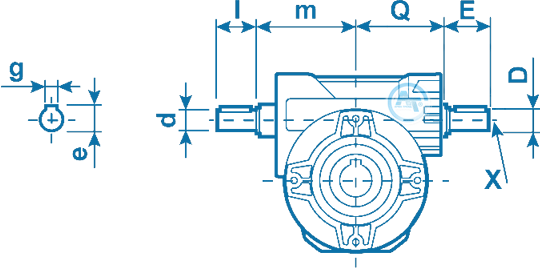

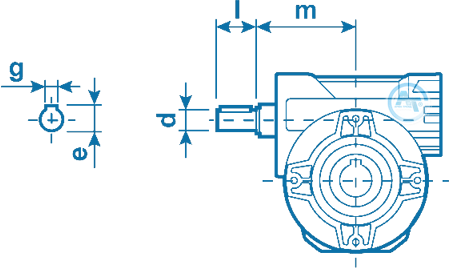

Входной быстроходный вал

R63A

Тип вала

d (h6)

e

g

h

m


B

Ø18

20.5

6

45

93

S

Ø19

21.5

6

40

93


RE63A d (h6) e g h m D E Q X

Ø18 20.5 6 45 93 Ø18 48 92.5 M6

PE63A D E Q X


Ø18 48 92.5 M6

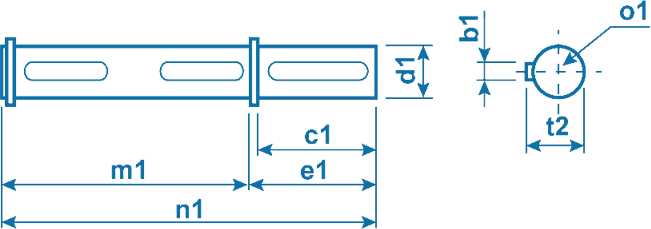

Односторонний выходной вал - S




Редуктор

b1

c1

d1

-0.005

-0.020

 e1

m1

n1

o1

t2

Kit code

*S-series

63A

8

60

Ø28

63.5

127,5

191

M8X20

31

K0705028

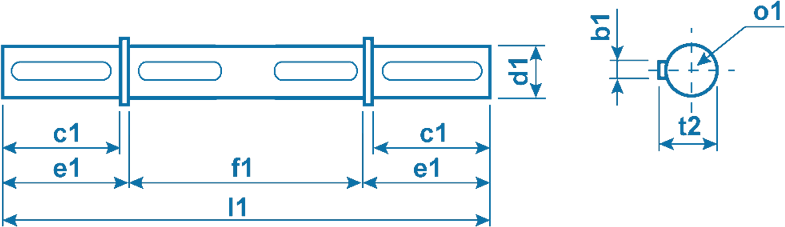

Двухсторонний выходной вал - D




Редуктор

b1

c1

d1

-0.005

-0.020

 e1

f1

l1

o1

t2

Kit code

*S-series

63A

8

60

Ø28

63.5

120

247

M8X20

31

K0705029



Полые выходные валы специального исполнения
Для пищевых производств, морского применения, коррозионных и высокогигиеничных сред.


Полый вал
из нержавеющей стали

Редуктор

ØD T

К

Code

63A

25

28.3

8

MI025

28

31.3

8

MI028


Специальный полый вал

Редуктор

ØD T

К

Code

63A

30

33.3

8

ACR30

25

28.3

8

S series

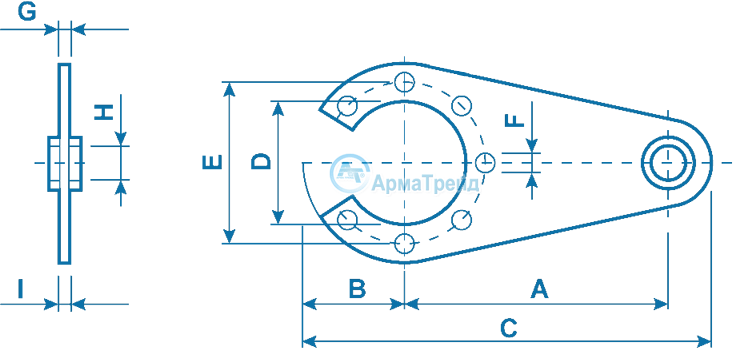

Моментный рычаг (Реактивная штанга) - BR



Редуктор

A

B

C

D

E

F

G

H

I

Kit code

63A BR

150

55

235

76

90

9

20

11

6

K0709027
