Червячный редуктор HYDRO-MEC


РЕДУКТОРЫ / Редукторы HYDRO-MEC

HYDRO-MEC

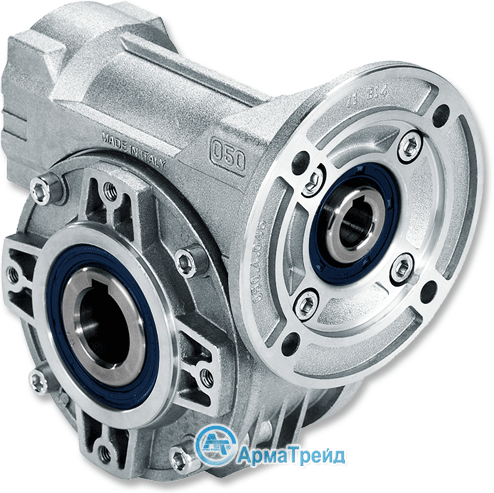

Червячный редуктор HYDRO-MEC




       Червячный редуктор HYDRO-MEC имеет удобную, компактную и легкую модульную конструкцию. Устройство разработано по технологии "Vent Free Design" и не имеет потребности в дополнительном охлаждении.


       Благодаря детально проработанному дизайну, корпус сочетает легкий вес и высокую прочность на растяжение, а прецизионная обработка посадочных мест позволяет осуществлять точную установку подшипников и зубчатых передач.


       Глубокие резьбовые отверстия присоединительных элементов позволяют обеспечить надежную фиксацию даже при постоянных высоких нагрузках.


       Все подшипники
защищены высокотемпературными уплотнениями класса Premium, из материала Nitrile®.  Высококачественное синтетическое масло для температурного диапазона от -15ºC до 130ºC используемое в редукторе не требует замены в течении всего срока службы.


       Отсутствие необходимости в установке сапунов, сливных, заливных пробок и смотровых окон сводит к минимуму возможность возникновения утечки масла из корпуса.


Типоразмер
Диаметр вала

Чертежи

Характеристики

Описание
B030 B030 14

- Обозначения редукторов


- Монтажные позиции


- Характеристики (XLS)


- Размеры редукторов


- P.A.M. электродвигателей


- Каталог HYDRO-MEC

B045 B045 18/19/20
B050 B050 25/24
B063 B063 25
B63A B63A 28/30
B085 B085 35/38
B110 B110 42/45


Цилиндро-червячный редуктор HYDRO-MEC

  Типоразмер
Диаметр вала

Чертежи

Характеристики

Описание
P45 P45 18/19/20

- Обозначения редукторов


- Монтажное позиции


- Характеристики (XLS)


- P.A.M. электродвигателей


-
Каталог HYDRO-MEC

P50 P50 25/24
P63 P63 25
P6A P6A 28/30
P85 P85 35/38
P10 P10 42/45


Двухступенчатый червячный редуктор HYDRO-MEC

  Типоразмер
Диаметр вала

Чертежи

Характеристики

Описание
303 14

- Обозначения редукторов


- Монтажное позиции


- Характеристики (XLS)


- P.A.M. электродвигателей


-
Каталог HYDRO-MEC

453 18/19/20
503 25/24
633 25
6A3 28/30
634 25
6A4 28/30
854 35/38
115 42/45

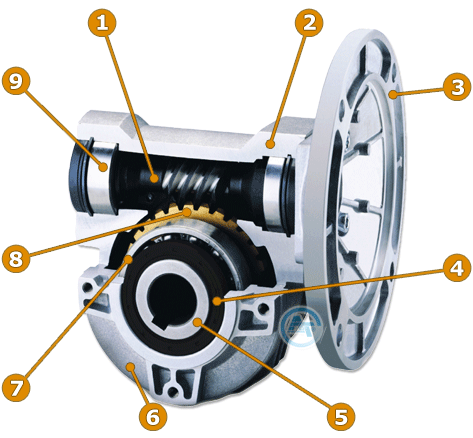

ОСНОВНЫЕ ОСОБЕННОСТИ


1- Червячный вал
Литой вал из закаленной легированной  стали с твердостью (Rc 58-60), проходит точную обработку, шлифовку червяка, имеет профилированные закругленные зубья обеспечивающие высокий КПД и низкий уровень шума.

2 - Корпус
Изготовлен из алюминиевого сплава методом литья в условиях вакуума (MIL-STD 276). Технологии применяемые заводом при изготовлении не требуют последующей обработки наружных поверхностей перед окраской.

9 - Подшипники быстроходного вала
Специальные подшипники обеспечивают точное положение вала, эффективную работу при высоких оборотах и высоких ударных нагрузках, частых пусках, остановках и реверсе.



3
- Фланец

Полностью модульная конструкция позволяющая устанавливать большинство двигателей стандартов IEC и NEMA, а также выступающие быстроходные валы.


8 - Червячное колесо
Изготовлено из специального бронзового сплава. Заготовки отливаются под действием центробежной силы и оснащаются стальной втулкой, для обеспечения максимальной прочности и длительного срока эксплуатации.

4 - Сальники
Высокотемпературные сальниковые уплотнения Nitrile®.

7 - Подшипники тихоходного вала
Рассчитаны на высокие радиальные нагрузки и большие диаметры валов.



6 - Монтажные элементы корпуса
Корпус редуктора оснащен присоединительными элементами рассчитанными не только для непосредственной фиксации на оборудовании, но и для установки  широкой гаммы дополнительных монтажных приспособлений.

5 - Выходной вал
Высококачественный полый выходной вал отличается компактными размерами и небольшой массой. По заказу может быть установлен односторонний или двухсторонний выступающий вал.



ТРЕБОВАНИЯ БЕЗОПАСНОСТИ


       Останавливая свой выбор на коком либо типе предлагаемого продукта, не пренебрегайте рекомендациями производителя, относительного его применения, это позволит обеспечить безопасную и эффективную эксплуатацию устройства. Неправильная установка, обслуживание или эксплуатация могут привести к получению серьезных травм или выходу из строя эксплуатируемого оборудования, а так же самого изделия. Только потребитель отвечает за правильность произведенных расчетов и соответствие характеристик изделия условиям эксплуатации при выборе редуктора. Производитель не несет ответственности за ошибки допущенные потребителем при выборе изделия, и за расчеты произведенные на основе не полных или искаженных данных.

       Рым-болты, и погрузочные петли должны использоваться исключительно для вертикального подъема устройства, а не для фиксации деталей или оборудования.

       Рабочие нагрузки не должны превышать указанных производителем в каталоге. Повышенные рабочие нагрузки на подшипники и валы могут привести к их преждевременному износу или повреждению.

       Редукторы не являются отказоустойчивыми или самооткпючающимися устройствами. Для обеспечения возможности использования данной функции необходима установка независимого блокиратора.

       Любые тормоза, которые используются вместе с редуктором, должны иметь характеристики не превышающие допустимые нагрузки на редуктор, указанные в каталоге производителя.

       Перед осуществлением обслуживания изделия или демонтажа деталей отключите устройство от источника питания. Заблокируйте его и повесьте предупреждающую табличку во избежание случайного пуска. Не производите разборку или обслуживание устройства до его полного остывания. Будьте очень осторожны при демонтаже смотровых окон, смазочных заглушек и прочих элементов. Перегрев смазки или самого редуктора может привести к возгоранию.

       Потребитель обязан обеспечить защиту вращающихся элементов и приводных механизмов, для предотвращения возможности получения травм, а также для защиты оборудования от влияния негативных факторов. Также необходимо соблюдать все правила техники безопасности касающиеся эксплуатации рабочего оборудования. Неправильная эксплуатация устройства может привести к серьезным травмам персонала и повреждению оборудования.

       Для использования редукторов в пассажирских лифтах или других подъемных устройствах, предназначенных для перемещения людей, необходимо получить письменное разрешение производителя или поставщика.

       Поставщик продукции и производитель не несут ответственность за любой прямой или косвенный ущерб, вызванный неправильной эксплуатацией устройства или несоблюдением требований производителя.
