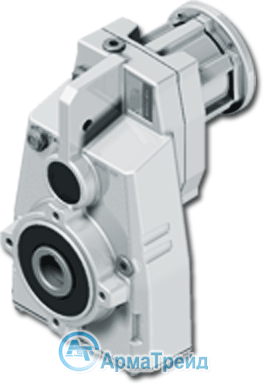

Редуктор Hydro-Mec FA52

Gearbox	Output speed (n2)	Ratio (i)	Motor power (kW)	Output torque (Nm)	Service factor (f.s.)	Nominal power (kW max)	Nominal torque (Nm max)	Dynamic efficiency (RD)	Motors
FA52	36,32	38,55	0,25	63	7,8	1,94	490	96	71-A4
	31,59	44,32	0,25	72	6,8	1,69	490	96	71-A4
	27,06	51,74	0,25	84	5,8	1,45	490	96	71-A4
	22,94	61,03	0,25	100	4,8	1,2	480	96	71-A4
	19,65	71,25	0,25	116	4,2	1,05	490	96	71-A4
	47,89	29,23	0,37	71	6,9	2,56	490	96	71-B4
	45,68	30,65	0,37	74	6,6	2,44	490	96	71-B4
	39,13	35,78	0,37	87	5,7	2,09	490	96	71-B4
	36,32	38,55	0,37	93	5,3	1,94	490	96	71-B4
	31,59	44,32	0,37	107	4,6	1,69	490	96	71-B4
	27,06	51,74	0,37	125	3,9	1,45	490	96	71-B4
	22,94	61,03	0,37	148	3,2	1,2	480	96	71-B4
	19,65	71,25	0,37	172	2,8	1,05	490	96	71-B4
	83,6	16,75	0,55	61	7,8	4,29	470	96	80-A4
	72,71	19,25	0,55	70	7	3,89	490	96	80-A4
	64,29	21,78	0,55	79	6,2	3,44	490	96	80-A4
	55,91	25,04	0,55	91	5,4	2,99	490	96	80-A4
	47,89	29,23	0,55	106	4,6	2,56	490	96	80-A4
	45,68	30,65	0,55	111	4,4	2,44	490	96	80-A4
	39,13	35,78	0,55	130	3,8	2,09	490	96	80-A4
	36,32	38,55	0,55	140	3,5	1,94	490	96	80-A4
	31,59	44,32	0,55	160	3,1	1,69	490	96	80-A4
	27,06	51,74	0,55	187	2,6	1,45	490	96	80-A4
	22,94	61,03	0,55	221	2,2	1,2	480	96	80-A4
	19,65	71,25	0,55	258	1,9	1,05	490	96	80-A4
	185,28	7,56	0,75	37	7,8	5,86	290	96	80-B4
	158,7	8,82	0,75	43	7,4	5,54	320	96	80-B4
	113,03	12,39	0,75	61	7,4	5,55	450	96	80-B4
	98,31	14,24	0,75	70	6,4	4,83	450	96	80-B4
	83,6	16,75	0,75	82	5,7	4,29	470	96	80-B4
	72,71	19,25	0,75	94	5,2	3,89	490	96	80-B4
	64,29	21,78	0,75	107	4,6	3,44	490	96	80-B4
	55,91	25,04	0,75	123	4	2,99	490	96	80-B4
	47,89	29,23	0,75	143	3,4	2,56	490	96	80-B4
	45,68	30,65	0,75	150	3,3	2,44	490	96	80-B4
	39,13	35,78	0,75	176	2,8	2,09	490	96	80-B4
	36,32	38,55	0,75	189	2,6	1,94	490	96	80-B4
	31,59	44,32	0,75	218	2,3	1,69	490	96	80-B4
	27,06	51,74	0,75	254	1,9	1,45	490	96	80-B4
	22,94	61,03	0,75	300	1,6	1,2	480	96	80-B4
	19,65	71,25	0,75	350	1,4	1,05	490	96	80-B4
	213,02	6,57	1,1	47	6	6,51	280	96	90-S4
	185,28	7,56	1,1	54	5,4	5,86	290	96	90-S4
	158,7	8,82	1,1	63	5,1	5,54	320	96	90-S4
	113,03	12,39	1,1	89	5,1	5,55	450	96	90-S4
	98,31	14,24	1,1	102	4,4	4,83	450	96	90-S4
	83,6	16,75	1,1	120	3,9	4,29	470	96	90-S4
	72,71	19,25	1,1	138	3,6	3,89	490	96	90-S4
	64,29	21,78	1,1	156	3,1	3,44	490	96	90-S4
	55,91	25,04	1,1	179	2,7	2,99	490	96	90-S4
	47,89	29,23	1,1	209	2,3	2,56	490	96	90-S4
	45,68	30,65	1,1	219	2,2	2,44	490	96	90-S4
	39,13	35,78	1,1	256	1,9	2,09	490	96	90-S4
	36,32	38,55	1,1	276	1,8	1,94	490	96	90-S4
	31,59	44,32	1,1	317	1,5	1,69	490	96	90-S4
	27,06	51,74	1,1	370	1,3	1,45	490	96	90-S4
	22,94	61,03	1,1	437	1,1	1,2	480	96	90-S4
	19,65	71,25	1,1	510	1	1,05	490	96	90-S4
	213,02	6,57	1,5	64	4,3	6,51	280	96	90-LA4
	185,28	7,56	1,5	74	3,9	5,86	290	96	90-LA4
	158,7	8,82	1,5	86	3,7	5,54	320	96	90-LA4
	113,03	12,39	1,5	121	3,7	5,55	450	96	90-LA4
	98,31	14,24	1,5	140	3,2	4,83	450	96	90-LA4
	83,6	16,75	1,5	164	2,9	4,29	470	96	90-LA4
72,71	19,25	1,5	189	2,6	3,89	490	96	90-LA4
64,29	21,78	1,5	213	2,3	3,44	490	96	90-LA4
55,91	25,04	1,5	245	2	2,99	490	96	90-LA4
47,89	29,23	1,5	286	1,7	2,56	490	96	90-LA4
45,68	30,65	1,5	300	1,6	2,44	490	96	90-LA4
39,13	35,78	1,5	350	1,4	2,09	490	96	90-LA4
36,32	38,55	1,5	378	1,3	1,94	490	96	90-LA4
31,59	44,32	1,5	434	1,1	1,69	490	96	90-LA4
27,06	51,74	1,5	507	1	1,45	490	96	90-LA4
22,94	61,03	1,5	598	0,8	1,2	480	96	90-LA4
213,02	6,57	1,85	80	3,5	6,51	280	96	90-LB4
185,28	7,56	1,85	91	3,2	5,86	290	96	90-LB4
158,7	8,82	1,85	107	3	5,54	320	96	90-LB4
113,03	12,39	1,85	150	3	5,55	450	96	90-LB4
98,31	14,24	1,85	172	2,6	4,83	450	96	90-LB4
83,6	16,75	1,85	203	2,3	4,29	470	96	90-LB4
72,71	19,25	1,85	233	2,1	3,89	490	96	90-LB4
64,29	21,78	1,85	264	1,9	3,44	490	96	90-LB4
55,91	25,04	1,85	303	1,6	2,99	490	96	90-LB4
47,89	29,23	1,85	354	1,4	2,56	490	96	90-LB4
45,68	30,65	1,85	371	1,3	2,44	490	96	90-LB4
39,13	35,78	1,85	433	1,1	2,09	490	96	90-LB4
36,32	38,55	1,85	466	1,1	1,94	490	96	90-LB4
31,59	44,32	1,85	536	0,9	1,69	490	96	90-LB4
27,06	51,74	1,85	626	0,8	1,45	490	96	90-LB4
213,02	6,57	2,2	93	3	6,51	280	96	100-LA4
185,28	7,56	2,2	107	2,7	5,86	290	96	100-LA4
158,7	8,82	2,2	125	2,6	5,54	320	96	100-LA4
113,03	12,39	2,2	176	2,6	5,55	450	96	100-LA4
98,31	14,24	2,2	202	2,2	4,83	450	96	100-LA4
83,6	16,75	2,2	238	2	4,29	470	96	100-LA4
72,71	19,25	2,2	274	1,8	3,89	490	96	100-LA4
64,29	21,78	2,2	310	1,6	3,44	490	96	100-LA4
55,91	25,04	2,2	356	1,4	2,99	490	96	100-LA4
47,89	29,23	2,2	415	1,2	2,56	490	96	100-LA4
45,68	30,65	2,2	436	1,1	2,44	490	96	100-LA4
39,13	35,78	2,2	509	1	2,09	490	96	100-LA4
36,32	38,55	2,2	548	0,9	1,94	490	96	100-LA4
31,59	44,32	2,2	630	0,8	1,69	490	96	100-LA4
213,02	6,57	3	127	2,2	6,51	280	96	100-LB4
185,28	7,56	3	146	2	5,86	290	96	100-LB4
158,7	8,82	3	170	1,9	5,54	320	96	100-LB4
113,03	12,39	3	239	1,9	5,55	450	96	100-LB4
98,31	14,24	3	275	1,6	4,83	450	96	100-LB4
83,6	16,75	3	323	1,5	4,29	470	96	100-LB4
72,71	19,25	3	372	1,3	3,89	490	96	100-LB4
64,29	21,78	3	420	1,2	3,44	490	96	100-LB4
55,91	25,04	3	483	1	2,99	490	96	100-LB4
47,89	29,23	3	564	0,9	2,56	490	96	100-LB4
45,68	30,65	3	592	0,8	2,44	490	96	100-LB4
213,02	6,57	4	169	1,7	6,51	280	96	112-M4
185,28	7,56	4	194	1,5	5,86	290	96	112-M4
158,7	8,82	4	226	1,4	5,54	320	96	112-M4
113,03	12,39	4	318	1,4	5,55	450	96	112-M4
98,31	14,24	4	365	1,2	4,83	450	96	112-M4
83,6	16,75	4	429	1,1	4,29	470	96	112-M4
72,71	19,25	4	494	1	3,89	490	96	112-M4
64,29	21,78	4	558	0,9	3,44	490	96	112-M4
55,91	25,04	4	642	0,8	2,99	490	96	112-M4
213,02	6,57	5,5	230	1,2	6,51	280	96	132-S4
185,28	7,56	5,5	265	1,1	5,86	290	96	132-S4
158,7	8,82	5,5	309	1	5,54	320	96	132-S4
113,03	12,39	5,5	434	1	5,55	450	96	132-S4
98,31	14,24	5,5	499	0,9	4,83	450	96	132-S4
213,02	6,57	7,5	312	0,9	6,51	280	96	132-MA4
185,28	7,56	7,5	358	0,8	5,86	290	96	132-MA4
158,7	8,82	7,5	419	0,8	5,54	320	96	132-MA4
113,03	12,39	7,5	588	0,8	5,55	450	96	132-MA4


BFA52C	RFA52...	PFA52...	MFA52...	...FA52C	...FA52A	...FA52D
Базовый модуль	Редуктор с выступающим входным валом	Редуктор с моторным фланцем	Мотор-редуктор	Редуктор с полым валом	Односторонний выходной вал	Ограничитель крутящего момента

- Габаритные и присоединительные размеры редуктора HYDRO-MEC FA52
