Насадные редукторы HYDRO-MEC - F монтируемые на вал

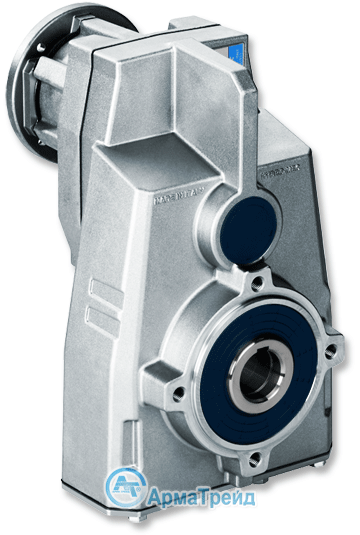

          Насадные редукторы HYDRO-MEC - F

       Насадные редукторы серии F устанавливаются на вал приводимого в действие механизма и фиксируются при помощи фланца, реактивной штанги или специальной демпфирующей втулки. Использование различного количества ступеней позволило создать широкий диапазон передаточных отношений в каждом габарите изделия. Как и прочие продукты компании HYDRO-MEC, редуктора данной серии отличаются компактными размерами и удобной модульной конструкцией.

       Корпус редуктора отливается под давлением в условиях вакуума (MIL-STD 276),  что гарантирует стабильное качество и герметичность. Высокая точность и качество литья не требуют проведения последующей механической обработки и предварительной подготовки к покраске. Конструкция сочетает в себе легкий вес и высокую прочность на растяжение. Для точного позиционирования подшипников и зубчатых передач прецизионная обработка посадочных мест.

       В механизме редуктора применяются высококачественные закаленные шестерни, со шлифованными зубьями, прошедшие термическую и химическую обработку. Размер и расположение шестерней обеспечивает оптимальное межосевое расстояние.

       Моторные фланцы изготавливаются по стандартам IEC и NEMA. Метод установки позволяет без труда производить замену на любой из предусмотренных размеров, без использования сложных технических приспособлений.

       Крышка корпуса редуктора, при необходимости легко демонтируется, позволяя произвести осмотр состояния зубчатых колес, во время планового технического обслуживания.

       Прочный тихоходный вал способен выдерживать высокие осевые и радиальные нагрузки, обеспечивая надежную передачу крутящего момента.


Типоразмер
Диаметр вала

Чертежи

Описание
FS10 FS10 17




   - Обозначения редукторов



   - Характеристики (EXL)



   - P.A.M. электродвигателей



   - Каталог редукторов серии F

FS20 FS20 20
FA41 FA41 30
(25; 35)
FA42 FA42 30
(25; 35)
FA43 FA43 30
(25; 35)
FS50 FS50 35
(30)
FA52 FA52 35
(40)
FA53 FA53 35
(40)
FC61 FC61 35
(40)
FC62 FC62 35
(40)
FC63 FC63 35
(40)
FC71 FC71 40
(45)
FC72 FC72 40
(45)
FC73 FC73 40
(45)
FC81 FC81 50
(55)
FC82 FC82 50
(55)
FC83 FC83 50
(55)
