Соосно-цилиндрический мотор-редуктор SiTi MHL

мотор-редуктор SITI MHL
SITI MHL

Соосно-цилиндрический мотор-редуктор SITI MHL
Соосно-цилиндрический мотор-редуктор SITI MHLF комплектуется присоединительным фланцем на выходе.
Мотор-редукторы MHL имеют двухступенчатые или трехступенчатые варианты исполнения. В зависимости от габарита, редукторы комплектуются электродвигателями мощностью от 0,09 кВт до 45 кВт
Мотор-редукторы MHL отличаются высоким КПД, большой надежностью и длительным сроком службы в тяжелых условиях работы.
Крутящий момент: от 35 Нм до 5500 Нм
Передаточное отношение: от 5:1 до 450:1
Типоразмеры мотор-редукторов: MHL 20, MHL 25, MHL 30, MHL 40, MHL 50, MHL 60, MHL 70

Тип редуктора

Тип мотор-редуктора

HL20

MHL20

HL25

MHL25

HL30

MHL30

HL35

MHL35

HL40

MHL40

HL50

MHL50

HL60

MHL60

HL70

MHL70



Подробное описание

ТАБЛИЦЫ ПОДБОРА

ЧЕРТЕЖИ

ТЕХ.ИНФ.

Двухступенчатые Трехступенчатые

мотор-редуктор MHL20/2



MHL20

Монтажные позиции

мотор-редуктор MHL25/2

мотор-редуктор MHL25/3

MHL25



мотор-редуктор MHL30/2

мотор-редуктор MHL30/3

MHL30



мотор-редуктор MHL40/2

мотор-редуктор MHL40/3

MHL40



мотор-редуктор MHL50/2

мотор-редуктор MHL50/3

MHL50



мотор-редуктор MHL60/2

мотор-редуктор MHL60/3

MHL60



мотор-редуктор MHL70/2

мотор-редуктор MHL70/3

MHL70


Соосно-цилиндрический мотор-редуктор MHL

При разработке редукторов MHL расчеты проводились на компьютере с использованием современного программного обеспечения, с проведением анализа необходимых размеров и напряжений в шестернях, расчета подшипников, валов и структурных нагрузок на все элементы редуктора.
Конструкция мотор-редукторов основывается на высокой степени взаимозаменяемости, гибкости и универсальности в эксплуатации и при монтаже. Редукторы разрабатывались как компактные многофункциональные подгруппы, которые можно легко монтировать создавая нескольким возможных вариантов; последний узел редуктора уникален для каждого размера, что помогает производить большой спектр изделий с очень низкими потерями ресурсов. Для каждого типоразмера есть 3 варианта исполнения: редуктор в сборке с электродвигателем, редуктор с оснасткой для установки двигателя (РАМ; IEC) и редуктор с выступающим цилиндрическим входным валом. Высокое качество изделия обеспечено благодаря технологии разработки с существенным увеличением всех эксплуатационных характеристик, а также контролю качества на всех этапах производства, сборки и готовом изделии. Благодаря высокой эффективности во всех возможных условиях эксплуатации, бесшумные и свободные от вибраций конструкции способны работать даже при наличии высокоскоростных нагрузок, быстрых ускорений и замедлений, т.к. имеют пониженные люфты; все это достигается благодаря компактной конструкции, точной параллельности валов и посадочных мест подшипников, высокоэффективной технологии сборки. К.п.д. достигает максимума посредством коррекции зубчатой передачи и улучшения профиля зубца. Максимально допустимый момент вращения на выходе рассчитан по нормативу ISO 6336. Редукторы разработаны в следующих вариантах: с двухступенчатой редукцией ( передаточное отношение: от 5:1 до 50:1) и трехступенчатой редукцией ( передаточное отношение: до 450:1). Положение третей ступени позволяет достичь полной соосности входного и выходного валов.
Применены высококачественные материалы и термические методы обработки в целях достижения высокого к.п.д. и увеличения сроков службы.
За исключением размера MHL 20, кожухи сделаны из высокопрочного чугуна и усилены ребрами.
Все шестерни сделаны из поверхностно-закаленной стали 20 Мn Сr 5 или материалов эквивалентных по прочности и способности к закалке и подвергаются поверхностному уплотнению, закалке и ослаблению напряжений, чтобы получить высокую сопротивляемость статическим и динамическим воздействиям. Выходные валы сделаны из закаленной и отпущенной стали 42 Сr Мо 4 или материалов со сходными свойствами. Кожухи сделаны из чугуна G 25 в соответствии со спецификацией UNI 5007, за исключением MHL 20, кожух которого изготовлен из алюминия , литьем под давлением. Все редукторы серии MHL позволяют принимать высокие внешние нагрузки, как радиальные, так и осевые, с произвольной ориентацией:


Варианты комплектации мотор-редукторов SITI (СИТИ) дополнительной ступенью.

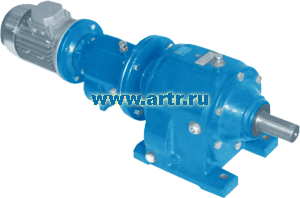

Сдвоенный цилиндрический мотор редуктор SITI HL-MHL-MHL
Мощность электродвигателей: 0.18 kW to 1.1 kW.
Максимальный крутящий момент: 759 Nm.
Передаточное отношение до: 1201/1.
Подробное описание

SITI HL-MHL-MHL

Типы комплектации HL-MHL-MHL

HL-MHL 25/2F - MHL 40/2 HL-MHL 25/2F - MHL 40/3
HL-MHL 25/2F - MHL 50/2 HL-MHL 25/2F - MHL 50/3
  HL-MHL 25/2F - MHL 60/3
  HL-MHL 25/2F - MHL 70/3


Сдвоенный цилиндро-червячный мотор редуктор SITI IL-MIL-MHL
Мощность электродвигателей: 0.12 kW to 1.1 kW.
Максимальный крутящий момент: 5060 Nm.
Передаточное отношение до: 10821/1.
Подробное описание

IL-MIL-MHL

Типы комплектации IL-MIL-MHL

IL-MIL 50F - MHL 25/2 IL-MIL 60F - MHL 60/3
IL-MIL 50F - MHL 30/2 IL-MIL 60F - MHL 70/3
IL-MIL 60F - MHL 25/2 IL-MIL 70F - MHL 60/3
IL-MIL 60F - MHL 30/2 IL-MIL 70F - MHL 70/3
IL-MIL 60F - MHL 40/2
IL-MIL 60F - MHL 50/2


Сдвоенный цилиндро-червячный мотор редуктор SITI MI-MHL
Мощность электродвигателей: 0.09 kW to 1.1 kW.
Максимальный крутящий момент: 5060 Nm.
Передаточное отношение до: 10579/1.
Подробное описание

MI-MHL

Типы комплектации MI-MHL

MI 40F + MHL 20/2 MI 60F + MHL 50/3
MI 40F + MHL 25/2 MI 60F + MHL 60/3
MI 50F + MHL 25/2 MI 60F + MHL 70/3
MI 50F + MHL 30/2 MI 70F + MHL 40/3
MI 60F + MHL 25/2 MI 70F + MHL 50/3
MI 60F + MHL 30/2 MI 70F + MHL 60/3
MI 60F + MHL 40/2 MI 70F + MHL 70/3
MI 60F + MHL 40/3
MI 60F + MHL 50/2
MI 70F + MHL 25/2
MI 70F + MHL 30/2
MI 70F + MHL 40/2
MI 70F + MHL 50/2
