СД 450/56


НАСОСЫ / Фекальный насос / Насосы СД

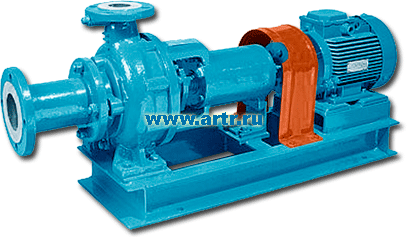

СД 450/56

Насос СД 450/56 предназначен для перекачивания хозяйственных,  бытовых, промышленных ливневых, фекальных и смешанных сточных вод, содержащих твердые неабразивные частицы, грязевые примеси и волокнистые компоненты не превышающие следующим требованиям: водородный показатель pH – от 6 до 8,5%, плотность – до 1050 кг/м3,  кинематическая вязкость – до 1·10–6 м2/c, температура перекачиваемых сред – до 363К (до +90°С), механические включения и абразивные взвешенные вещества содержащие по массе – не более 1,0%, размер частиц – не более 5,0 мм, микротвердость частиц – до 9000 МПа; неабразивные взвешенные вещества, в том числе – древесноволокнистые полуфабрикаты содержащие по массе – не более 2,0%. Может применяться для орошения садов и огородных участков индивидуальных хозяйств.
В конструкции СД 450/56 предусмотрены
широкие проточные каналы, для предотвращения  образования засоров. Климатическое исполнение для работы в умеренном или тропическом климате. По заказу покупателя насосы могут комплектоваться рабочими колёсами открытого типа, что позволяет применять насосы для перекачивания сильно загрязнённых жидкостей способных забивать или заиливать колёса закрытого типа. Материалы исполнения деталей и узлов: проточная часть – серый чугун СЧ25, вал – сталь 35, защитная втулка – сталь 45.
Уплотнения вала одинарное торцовое или двойное сальниковое. В сальниковое уплотнение подается затворная жидкость под давлением, превышающим давление перед уплотнением со стороны рабочего колеса на 0,05…0,1 МПа (0,5…1,0 кГс/см2). Индекс в наименовании насоса (а, б) означает вариант обточки рабочего колеса.
Цена на насос СД сообщается по запросу.




Основные т
ехнические характеристики на насосы СД


Типоразмер насосного агрегата

Параметры насоса

Параметры электродвигателя

Pазмеры насосного агрегата, мм

Mа,

кг

Q,

м3

Н,

м

КЗ, м

Тип

Nд,

кВт

n,

мин–1

L

B

H

DУ

DУ1

СД 450/56

450

56,0

8,0

5AM280M4

132

1450

2575

777

763

200

150

1960

СД 450/56

450

56,0

8,0

5AH280A4

132

1450

2545

777

763

200

150

1820

СД 450/56а

410

46,0

8,0

5AM280S4

110

1450

2495

777

763

200

150

1875

СД 450/56а

410

46,0

8,0

5AMH250M4

110

1450

2545

777

763

200

150

1650

СД 450/56б

370

39,0

8,0

5AM250M4

90

1450

2415

777

763

200

150

1680

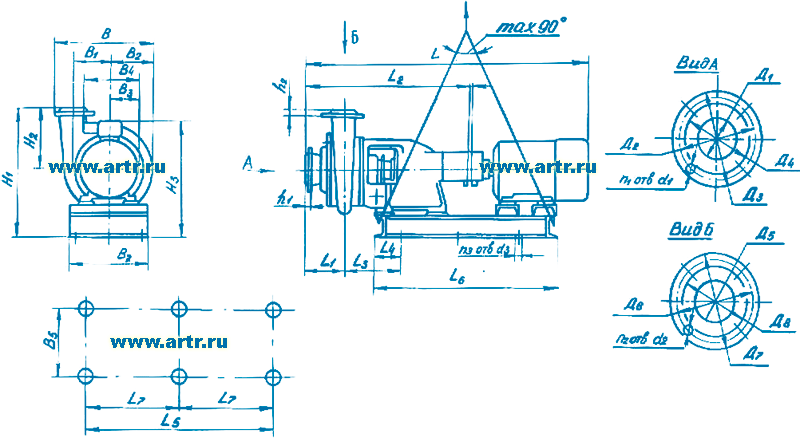

Габаритные и присоединительные размеры.




Типоразмер агрегата

Марка эл. двиг.

L

L1

L2

L3

L4

L5

L6

L7

B

B1

B2

B3

B4

B5

B6

H1

H2

H3

n3

d3

Масса, кг

насос

агрегат

СД 450/56

4А280М4

2575

241

1305

421

282

-

1820

560

777

292

345

340

875

480

540

922

420

844

6

28

755

1755

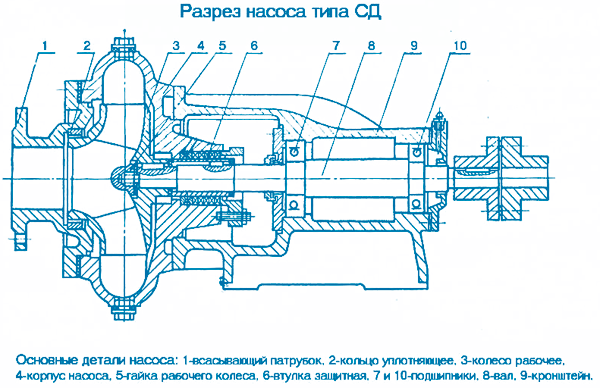

Описание и конструкция


Сточно-динамический насос СД 450/56 в основном применяется в различных канализационных системах и предназначены для перекачивания и транспортировки сточных масс, содержащих фекалии, прочие органические примеси и отходы, такие как промышленные,  бытовые и т.д., для удаления бытовых, промышленных, сточных, фекальных вод.
Перекачиваемые среды: городские и производственные сточные массы и другие загрязненные жидкости с водородным показателем (рН) от 6 до 8,5, плотностью до 1100 кг/м3, кинематической вязкостью до 10-6 m2/c. Температура перекачиваемых сред - до 363 К (до +90° С). Содержание механических включений микротвердостью до 9000 МПа :по массе — не более 1,0%, размером — не более 5,0 мм. Материалы исполнения: проточная часть — серый чугун СЧ25, вал — сталь 45.



Возможные неисправности и способы их устранения
Наименование неисправности, внешнее проявление и дополни-тельные признаки Вероятная причина Способ устранения
1. Насос не подает жидкость, стрелки приборов сильно колеблются. Насос не залит или не достаточно залит жидкостью. Залить полностью насос.
Высота всасывания более допустимой. Привести сопротивление всасывающей линии в соответствие с характеристикой насоса.
Проточная часть насоса забита твердыми включениями. Очистить проточную часть насоса.
2. Вакуумметр показывает большое разряжение. Происходит подсос воздуха в местах соединения во всасывающем трубопроводе или через сальник. Устранить неплотности соединений; обеспечить нормальную работу сальника.

Закрыта задвижка на всасывающем трубопроводе. Открыть задвижку.
3. Подача меньше требуемой по характеристике. Неправильное направление вращения. Переключить фазы двигателя.
Малы обороты двигателя вследствие падения напряжения. Довести параметры энергопитания до номинальных.
Велико сопротивление всасывающего или напорного трубопроводов. Привести сопротивление всасывающей линии в соответствии с характе-ристикой насоса.
Происходит подсос воздуха в местах соединения во всасывающем трубопроводе или через сальник. Устранить неплотности соединений; обеспечить нормальную работу сальника.
Высота всасывания более допустимой. Повысить подпор.
Трубопроводы и насос забиты посторонними предметами. Очистить трубопроводы и насос.
4. Нагревается сальник. Слишком затянуты гайки крышки сальника. Ослабить затяжку гаек крышки сальника.
Не поступает затворная жидкость в сальник. Присоединить линию подвода затворной жидкости.
5. Перегреваются подшипники. Недостаточно смазки. Добавить смазки.
Нарушена соосность валов. Отцентровать валы насоса и двигателя.
Загрязнена смазка. Устранить причины загрязнения и сменить смазку.
6. Нагревается корпус насоса. Насос работает с закрытой задвижкой на нагнетании. Открыть задвижку.
Велико сопротивление в напорном трубопроводе, насос не подает жидкость. Уменьшить сопротивление напорного трубопровода.
7. Ненормальный шум внутри корпуса (явление кавитации). Велика подача. Уменьшить подачу.
Большое сопротивление на всасывании. Уменьшить сопротивление на всасывании.
Высокая температура перекачиваемой жидкости. Снизить температуру жидкости.
8. Насос вибрирует. Нарушена соосность. Отцентровать валы насоса и двигателя.
9. Велика мощность, двигатель нагревается. Неправильная сборка насоса, вал не проворачивается вручную. Отрегулировать торцовые зазоры рабочего колеса, устранить перекосы.
Велика подача. Уменьшить подачу.
