НАСОСЫ / Фекальные

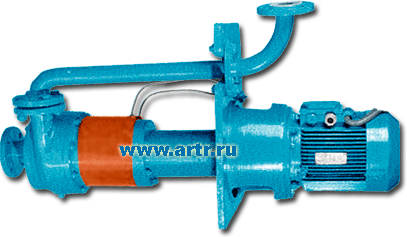

Насосы СД
Центробежные горизонтальные консольные



Насосы СД, СДВ, СДП, СДС, СЖ предназначены для перекачивания хозяйственных,  бытовых, промышленных ливневых, фекальных и смешанных сточных вод, содержащих твердые неабразивные частицы, грязевые примеси и волокнистые компоненты плотностью 1050 кг/м3, вязкостью не более 1х10 -6 м2 /с, температурой от 278 до 363 К (от +5 до +90°С), водородным показателем (pH) от 6 до 13, с содержанием абразивных частиц максимальной плотностью 3000кг/м3, объемной концентрацией не более 1%, размером до 5 мм и микротвердостью не более 9000Мпа. Могут применяться для орошения садов и огородных участков индивидуальных хозяйств. По конструктивным особенностям делятся на следующие группы: Насосы СД - центробежные, горизонтальные, консольные, одноступенчатые с односторонним подводом жидкости к рабочему колесу, с приводом от двигателя через муфту; СДВ - вертикальные; СДП - полупогружные; СДС — с рабочим колесом свободновихревого типа; СЖ - центробежные, горизонтальные, консольные, одноступенчатые с односторонним подводом жидкости к рабочему колесу, с приводом от двигателя через упругую муфту. В насосах СД, СДВ, СДП, СДС и СЖ применяются широкие проточные каналы, для предотвращения  образования засоров. Насосы СД могут изготавливаться для работы в умеренном или тропическом климате. По заказу покупателя насосы могут комплектоваться рабочими колёсами открытого типа, что позволяет применять насосы для перекачивания сильно загрязнённых жидкостей способных забивать или заиливать колёса закрытого типа.
Физические и химические свойства перекачиваемых вод должны соответствовать следующим показателям: водородный показатель pH – от 6 до 8,5%, плотность – до 1050 кг/м3,  кинематическая вязкость – до 1·10–6 м2/c, температура перекачиваемых сред – до 363К (до +90°С), механические включения и абразивные взвешенные вещества содержащие по массе – не более 1,0%, размер частиц – не более 5,0 мм, микротвердость частиц – до 9000 МПа; неабразивные взвешенные вещества, в том числе – древесноволокнистые полуфабрикаты содержащие по массе – не более 2,0%.
Материалы исполнения деталей и узлов: проточная часть – серый чугун СЧ25, вал – сталь 35, защитная втулка – сталь 45.
Уплотнения вала одинарное торцовое или двойное сальниковое. В сальниковое уплотнение подается затворная жидкость под давлением, превышающим давление перед уплотнением со стороны рабочего колеса на 0,05…0,1 МПа (0,5…1,0 кГс/см2).
Индекс в наименовании насоса (а, б) означает вариант обточки рабочего колеса.
Цена на насос СД, СДВ сообщается по запросу.

маркированный список Руководство по эксплуатации
маркированный список Фекальный насос


Основные технические характеристики на насосы СД

Типоразмер насосного агрегата

Параметры насоса

Параметры электродвигателя

Pазмеры насосного агрегата, мм

Mа,

кг

Q,

м3

Н,

м

КЗ, м

Тип

Nд,

кВт

n,

мин–1

L

B

H

DУ

DУ1

СД 16/10

16,0

10,0

2

АИР80В4

1,5

1450

980

331

440

50

40

150

СД 16/10а

14,0

8,2

2

АИР80А4

1,1

1450

1000

331

440

50

40

146

СД 16/10б

12,5

6,7

2

АИР80А4

1,1

1450

1000

331

440

50

40

146

СД 16/25

16,0

25,0

4

АИР100S2

4,0

2900

1015

294

415

40

32

135

СД 16/25а

14,5

20,5

4

АИР90L2

3,0

2900

1000

294

420

40

32

130

СД 16/25б

13,0

17,5

4

АИР80МВ2

2,2

2900

1000

294

420

40

32

128

СД 25/14

25,0

14,0

3

АИР100S4

3,0

1450

1026

382

415

65

50

150

СД 25/14а

22,0

11,5

3

АИР90L4

2,2

1450

1000

382

420

65

50

145

СД 25/14б

20,0

9,7

3

АИР90L4

2,2

1450

1000

382

420

65

50

145

СД 32/40

32,0

40,0

6

АИР132M2

11,0

2900

1155

331

468

50

40

195

СД 32/40а

28,0

33,0

6

АИР112M2

7,5

2900

1040

331

448

50

40

165

СД 32/40б

25,0

27,0

6

АИР100L2

5,5

2900

1040

331

430

50

40

140

СД 50/10

50

10,0

3,0

АИР100L4

4,0

1450

1040

420

430

80

80

145

СД 50/10а

45

8,3

3,0

АИР100S4

3,0

1450

1010

420

415

80

80

140

СД 50/10б

40

7,0

3,0

АИР100S4

3,0

1450

1010

420

415

80

80

135

СД 50/56

50

56,0

8,0

АИР180S2

22

2900

1298

382

580

65

50

290

СД 50/56а

44

46,0

8,0

АИР160M2

18,5

2900

1320

382

560

65

50

265

СД 50/56б

40

39,0

8,0

АИР160S2

15,0

2900

1375

382

560

65

50

250

СД 70/80

70

80,0

3,0

АИР180M4

30,0

1450

1600

448

540

100

80

455

СД 70/80а

45

70,0

3,0

АИР180S4

22,0

1450

1600

448

540

100

80

425

СД 70/80б

35

66,0

3,0

АИР160M4

18,5

1450

1600

448

540

100

80

400

СД 80/18

80

18,0

4,0

АИР132M4

11,0

1450

1260

457

508

100

80

270

СД 80/18а

70

15,0

4,0

АИР132S4

7,5

1450

1210

457

508

100

80

255

СД 80/18б

63

13,0

4,0

АИР112М4

5,5

1450

1110

457

508

100

80

230

СД 80/32

80

32,0

5,0

АИР160M4

18,5

1450

1420

517

560

80

70

365

СД 80/32а

68

26,0

5,0

АИР160S4

15,0

1450

1375

517

560

80

70

340

СД 80/32б

62

22,0

5,0

АИР132M4

11,0

1450

1285

517

508

80

70

295

СД 100/40

100

40,0

9,0

АИР180М2

30,0

2900

1440

420

515

80

80

415

СД 100/40а

90

33,0

9,0

АИР180S2

22,0

2900

1310

420

560

80

80

300

СД 100/40б

80

28,0

9,0

АИР160M2

18,5

2900

1310

420

560

80

80

285

СД 160/10

160

10,0

3,0

АИР160S6

11,0

960

1755

618

763

150

125

580

СД 160/10а

145

8,3

3,0

АИР160S6

11,0

960

1755

618

683

150

125

575

СД 160/10б

135

7,2

3,0

АИР132M6

7,5

960

1565

618

631

150

125

515

СД 160/45

160

45,0

6,5

5A200M4

37,0

1450

1950

600

743

125

80

865

СД 160/45

160

45,0

6,5

4AMH180M4

37,0

1450

1920

600

743

125

80

830

СД 160/45а

144

36,0

6,5

АИР180M4

30,0

1450

1905

600

743

125

80

780

СД 160/45а

144

36,0

6,5

4AMH180S4

30,0

1450

1890

600

743

125

80

750

СД 160/45б

128

30,0

6,5

АИР180S4

22,0

1450

1860

600

743

125

80

700

СД 250/22,5

250

22,5

5,0

5A200M4

37

1450

1965

616

763

150

125

840

СД 250/22,5

250

22,5

5,0

4AMH180M4

37

1450

1915

616

763

150

125

800

СД 250/22,5а

225

18,5

5,0

АИР180M4

30

1450

1925

616

763

150

125

760

СД 250/22,5а

225

18,5

5,0

4AMH180S4

30

1450

1900

616

763

150

125

730

СД 250/22,5б

205

16,0

5,0

АИР180S4

22

1450

1875

616

763

150

125

725

СД 450/22,5

450

22,5

4,5

5AM280S6

75

960

2575

858

962

200

175

1875

СД 450/22,5

450

22,5

4,5

5AMH250M6

75

960

2575

858

962

200

175

1650

СД 450/22,5а

400

18,5

4,5

5AM250M6

55

960

2525

858

913

200

175

1720

СД 450/22,5а

400

18,5

4,5

5AMH250S6

55

960

2495

858

913

200

175

1660

СД 450/22,5б

360

16,0

4,5

5AM250S6

45

960

2280

858

913

200

175

1140

СД 450/56

450

56,0

8,0

5AM280M4

132

1450

2575

777

763

200

150

1960

СД 450/56

450

56,0

8,0

5AH280A4

132

1450

2545

777

763

200

150

1820

СД 450/56а

410

46,0

8,0

5AM280S4

110

1450

2495

777

763

200

150

1875

СД 450/56а

410

46,0

8,0

5AMH250M4

110

1450

2545

777

763

200

150

1650

СД 450/56б

370

39,0

8,0

5AM250M4

90

1450

2415

777

763

200

150

1680

СД 400/80

400

80,0

8,0

5AМ315M4

200

1450

2575

760

908

200

150

3220

СД 400/80

400

80,0

8,0

5AH315A4

200

1450

2575

760

908

200

150

3102

СД 400/80a

350

72,0

8,0

5AМ315S4

160

1450

2570

760

908

200

150

3120

СД 400/80a

350

72,0

8,0

5AH280B4

160

1450

2275

760

908

200

150

2900

СД 400/80б

320

63,0

8,0

5AМ280S4

110

1450

2500

760

908

200

150

2800

СД 400/80б

320

63,0

8,0

5AMH250M4

110

1450

2215

760

908

200

150

2600

СД 450/95-2

450

95,0

10,0

AИР355S4

250

1450

3120

1010

940

200

150

4075

СД 450/95-2

450

95,0

10,0

5AH315B4

250

1450

3005

1010

940

200

150

3900

СД 450/95-2а

400

78,0

10,0

4А315М4

200

1450

3035

995

1102

200

150

2965

СД 450/95-2а

400

78,0

10,0

5AH315A4

200

1450

3035

995

1102

200

150

2800

СД 450/95-2б

350

65,0

10,0

5АM315 S4

160

1450

3005

895

1102

200

150

2855

СД 450/95-2б

350

65,0

10,0

5AH280B4

160

1450

2845

895

1102

200

150

2670

СД 800/32

800

32,0

6,0

6A355S6

160

960

2745

1064

1086

250

200

3245

СД 800/32

800

32,0

6,0

5AH315B6

160

960

2505

1064

1086

250

200

2980

СД 800/32а

720

26,5

6,0

M315M6

132

960

2660

1064

1046

250

200

2255

СД 800/32а

720

26,5

6,0

5AH315A6

132

960

2660

1064

1046

250

200

2060

СД 800/32б

580

22,5

6,0

5АM315S6

110

960

2630

1064

1046

250

200

2175

СД 800/32б

580

22,5

6,0

5AH280B6

110

960

2400

1064

1046

250

200

2005



Типоразмер насосного агрегата

Параметры насоса

Параметры электродвигателя

Pазмеры насосного агрегата, мм

Mа,

кг

Q,

м3

Н,

м

КЗ, м

Тип

Nд,

кВт

n,

мин–1

L

B

H

DУ

DУ1

СДВ 80/18

80

18,0

4,0

АИР132M4

11,0

1450

780

780

2130

100

80

360

СДВ 80/18а

70

15,0

4,0

АИР132S4

7,5

1450

780

780

2100

100

80

345

СДВ 80/18б

63

13,0

4,0

АИР112М4

5,5

1450

780

780

2000

100

80

330

СДВ 80/32

80

32,0

4,0

АИР160M4

18,5

1450

780

780

2500

125

80

640

СДВ 160/45

160

45,0

6,5

5A200M4

37,0

1450

482

936

3080

125

80

950

СДВ 160/45а

144

36,0

6,5

АИР180M4

30,0

1450

482

936

2900

125

80

900

СДВ 160/45б

128

30,0

6,5

АИР180S4

22,0

1450

482

936

2840

125

80

880

СДВ 250/22,5

250

22,5

4,0

5A200M4

37,0

1450

482

936

3080

150

125

965

СДВ 250/22,5а

225

18,5

4,0

АИР180M4

30,0

1450

482

936

3000

150

125

915

СДВ 250/22,5б

205

16,0

4,0

АИР180S4

22,0

1450

482

936

2840

150

125

900

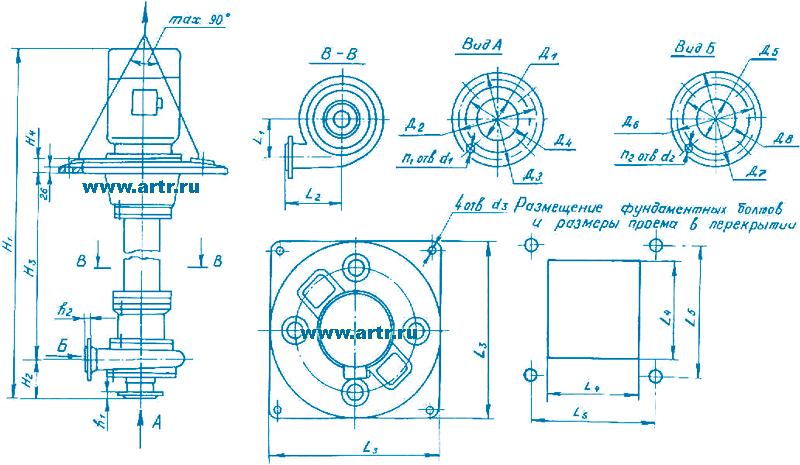

Габаритные и присоединительные размеры.

Типоразмер агрегата

Марка эл. двиг.

L

L1

L2

L3

L4

L5

L6

L7

B

B1

B2

B3

B4

B5

B6

H1

H2

H3

n3

d3

Масса, кг

насос

агрегат

СД 16/25

4АМА100S2

1015

150

645

210

95

480

675

-

294

94

132

118

236

200

240

410

160

415

4

19

72

135

СД 80/18

АД132М4

1260

160

725

290

160

515

817

-

457

165

200

151

802

300

340

540

250

508

4

19

132

270

СД 80/32

4АМУ160М4

1420

176

746

295

150

600

940

-

517

194

233

179

369

300

340

600

310

560

4

19

168

365

СД 160/45

4А200М4

1900

185

1100

365

275

600

1460

445

600

232

270

225

450

415

465

743

330

748

6

19

394

745

СД 250/22,5

4А200М4

1915

195

1120

373

270

-

1450

445

610

236

262

225

450

415

465

763

350

748

6

19

360

725

СД 450/22,5

4А280S6

2360

250

1180

380

280

-

1610

560

858

345

368

330

865

415

475

962

460

922

6

28

520

1455

СД 450/56

4А280М4

2575

241

1305

421

282

-

1820

560

777

292

345

340

875

480

540

922

420

844

6

28

755

1755

СД 800/32

4А355S6

2745

262

1340

411

257

-

1942

710

1064

418

488

308

1010

665

715

1086

490

1096

6

28

920

2445

Типоразмер агрегата

Всасывающий патрубок

Напорный патрубок

D1

D2

D3

D4

n1

d1

h1

D5

D6

D7

D8

n2

d2

h2

СД 16/25

40

110

145

88

4

18

19

32

100

135

78

4

18

18

СД 80/18

100

170

205

148

4

18

19

80

150

185

128

4




Типоразмер Агрегата

Марка эл. двиг.

L1

L2

L3

L4

L5

H1

H2

H3

H4

d3

Масса , кг

насоса

агрегата

СДВ 80/18

АД132М4 11 кВт

165

250

780

560

700

2130

160

1450

70

23

265

360

СДВ 160/45

4А200М4 37 кВт

232

330

936

650

780

3120

185

2200

91

26

680

960

Типоразмер агрегата

Всасывающий патрубок

Напорный патрубок

D1

D2

D3

D4

n1

d1

h1

D5

D6

D7

D8

n2

d2

h2

СДВ 80/18

100

170

205

148

4

18

19

80

150

185

128

4

18

20

СДВ 160/45

125

210

245

184

8

18

26

80

160

195

133

4

18

22


Допускается эксплуатировать насосы СД  в интервале подач соответствующих рабочему интервалу характеристики. Для обеспечения необходимых параметров возможна дополнительная подрезка рабочего колеса по наружному диаметру.


Пример условного обозначения :

Насос СД 16/25, где
СД - Сточно-Динамический насос
16 - подача, м3/ч,
25 - напор, м.

Насос СД 16/25а - с первой обточкой рабочего колеса насоса,
Всасывающий патрубок насоса СД расположен по оси насоса, напорный - вверх по касательной к окружности рабочего колеса.
Пример условного обозначения вертикального насоса СДВ :

Насос СД В80/18
СДВ - сточно-динамический вертикальный
80 - подача, м3/ч,
18 - напор, м.

Фекальные насосы СД, СДП, описание и конструкция

Фекальные насосы СД, СДП в основном применяются в различных канализационных системах и предназначены для перекачивания и транспортировки сточных масс, содержащих фекалии, прочие органические примеси и отходы, такие как промышленные,  бытовые и т.д., для удаления бытовых, промышленных, сточных, фекальных вод.
Перекачиваемые среды: городские и производственные сточные массы и другие загрязненные жидкости с водородным показателем (рН) от 6 до 8,5, плотностью до 1100 кг/м3, кинематической вязкостью до 10-6 m2/c. Температура перекачиваемых сред - до 363 К (до +90° С). Содержание механических включений микротвердостью до 9000 МПа :по массе — не более 1,0%, размером — не более 5,0 мм. Материалы исполнения: проточная часть — серый чугун СЧ25, вал — сталь 45.

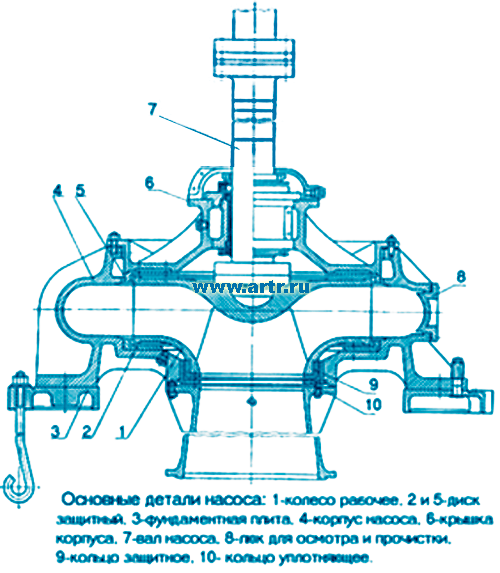

Разрез насоса типа СДВ

Сточно-динамический фекальный насос СДВ центробежный вертикальный с рабочим колесом одностороннего входа предназначен для работы с особо загрязнёнными сточно-массовыми водами, для перекачивания бытовых, промышленных сточных вод и других загрязненных жидкостей с водородным показателем (рН) от 6 до 8,5 , с кинематической вязкостью не более 1 10 -6 м2/с, плотностью до 1050 кг/м 3, температурой до 35оС, с содержанием абразивных частиц по объему не более 1%, а также с любой другой жидкой средой состав которой не превышает допустимые показатели.
При этом следует учитывать, что фекальный насос СДВ имеет некоторые технологические ограничения, обусловленные материалом исполнения деталей и особенностями конструкции. В этой связи, температура перекачиваемой жидкости не должна превышать 90 градусов по Цельсию, а её плотность — 1100 килограммов на кубический метр. Во время работы агрегата  необходимо контролировать содержание твёрдых частиц в перекачиваемой среде: объём — не более 1 процента, максимальный размер твёрдых включений — в пределах 5 миллиметров, для чего применяются специальные грязевые фильтры, с соответствующим размером ячеек. В случае отсутствия подобных устройств фекальный насос может получить серьезные повреждения, а в некоторых случая выйти из строя. Фекальный насос СДВ успешно применяется на очистных сооружениях городов и промышленных районов. В качестве привода насоса применяются электродвигатели с соответствующим режимом работы.
Вода к насосу подводится через металлическое колено. Направляющий подшипник скольжения смазывается водой с содержанием взвешенных частиц не более 50 мг/л, расходом 1 л/с, давлением на 1 кгс/см 2 больше, чем в насосе. Уплотнение вала сальниковое или торцовое резиновое.


Возможные неисправности и способы их устранения
Наименование неисправности, внешнее проявление и дополни-тельные признаки Вероятная причина Способ устранения
1. Насос не подает жидкость, стрелки приборов сильно колеблются. Насос не залит или не достаточно залит жидкостью. Залить полностью насос.
Высота всасывания более допустимой. Привести сопротивление всасывающей линии в соответствие с характеристикой насоса.
Проточная часть насоса забита твердыми включениями. Очистить проточную часть насоса.
2. Вакуумметр показывает большое разряжение. Происходит подсос воздуха в местах соединения во всасывающем трубопроводе или через сальник. Устранить неплотности соединений; обеспечить нормальную работу сальника.

Закрыта задвижка на всасывающем трубопроводе. Открыть задвижку.
3. Подача меньше требуемой по характеристике. Неправильное направление вращения. Переключить фазы двигателя.
Малы обороты двигателя вследствие падения напряжения. Довести параметры энергопитания до номинальных.
Велико сопротивление всасывающего или напорного трубопроводов. Привести сопротивление всасывающей линии в соответствии с характе-ристикой насоса.
Происходит подсос воздуха в местах соединения во всасывающем трубопроводе или через сальник. Устранить неплотности соединений; обеспечить нормальную работу сальника.
Высота всасывания более допустимой. Повысить подпор.
Трубопроводы и насос забиты посторонними предметами. Очистить трубопроводы и насос.
4. Нагревается сальник. Слишком затянуты гайки крышки сальника. Ослабить затяжку гаек крышки сальника.
Не поступает затворная жидкость в сальник. Присоединить линию подвода затворной жидкости.
5. Перегреваются подшипники. Недостаточно смазки. Добавить смазки.
Нарушена соосность валов. Отцентровать валы насоса и двигателя.
Загрязнена смазка. Устранить причины загрязнения и сменить смазку.
6. Нагревается корпус насоса. Насос работает с закрытой задвижкой на нагнетании. Открыть задвижку.
Велико сопротивление в напорном трубопроводе, насос не подает жидкость. Уменьшить сопротивление напорного трубопровода.
7. Ненормальный шум внутри корпуса (явление кавитации). Велика подача. Уменьшить подачу.
Большое сопротивление на всасывании. Уменьшить сопротивление на всасывании.
Высокая температура перекачиваемой жидкости. Снизить температуру жидкости.
8. Насос вибрирует. Нарушена соосность. Отцентровать валы насоса и двигателя.
9. Велика мощность, двигатель нагревается. Неправильная сборка насоса, вал не проворачивается вручную. Отрегулировать торцовые зазоры рабочего колеса, устранить перекосы.
Велика подача. Уменьшить подачу.

Техническое обслуживание фекального насоса

Техническое обслуживание насоса производится только при его использовании. При этом необходимо: следить, чтобы температура нагрева кронштейна в местах установки под-шипников не превышала температуру помещения более чем на 40...50 К (+40...+50°С) и была не выше 353 К (+80°С). Для установки приборов контроля в кронштейне предусмотрены резьбовые отверстия М8х1-6Н, закрытые пробками. Рекомендуемые приборы - реле температуры РТ303-1 или РТК303; дополнять смазку подшипников в течение первого месяца работы через 100 часов, в последующее время через 1000 часов работы насоса; поддерживать нормальные утечки через сальниковое уплотнение-это служит контролем правильной работы сальникового уплотнения и предохраняет защитную втулку от выработки набивкой. Если утечки отсутствуют, ослабить затяжку сальника. В случае увеличения утечек выше нормы, подтянуть гайки крышки сальника. Если утечки не уменьшатся, то добавить одно кольцо набивки, если утечки снова не уменьшатся - заменить набивку сальникового уплотнения; постоянно следить за показаниями приборов, регистрирующих работу насоса в рабочем интервале, манометра на подводе затворно - охлаждающей жидкости.
Также необходимо
записывать в журнале следующие параметры: давление на входе в насос; давление на выходе из насоса; давление затворно - охлаждающей жидкости; число часов работы насоса.
Средний ресурс изделия до первого капитального ремонта 16000 часов.
Срок хранения 2 года при хранении в условиях 6(ОЖ2) ГОСТ1515Р-69 в консервации (упаковке) изготовителя в складских помещениях, на открытых площадках и т.п. При длительном хранении, свыше двух лет,
по истечении срока действия консервации, необходимо проводить периодический контроль за состоянием консервации и, при необходимости, производить переконсервацию.
Указанные ресурсы, сроки службы и хранения действительны при соблюдении потребителем требований руководства по эксплуатации.


Транспортировка

Насосы СД и агрегаты могут транспортироваться всеми видами транспорта при соблюдении правил перевозки для каждого вида транспорта.
Строповка при транспортировке осуществляется согласно схеме приведенной на упаковке насоса.
Фекальные насосы СД и агрегаты на его основе при погрузке, разгрузке и транспортировании должен перемещаться в соответствии с ГОСТ12.3.020-80.
ЗАПРЕЩАЕТСЯ ПОДНИМАТЬ НАСОС ИЛИ АГРЕГАТ ЗА МЕСТА, НЕ ПРЕДУСМОТРЕННЫЕ СХЕМОЙ СТРОПОВКИ (ЗА РЫМ-БОЛТЫ ДВИГАТЕЛЯ ИЛИ ЗА ВАЛ НАСОСА).




насосы / электродвигатели / редукторы / трубопроводная арматура / компенсаторы / счетчики / фильтры / вентиляторы / отопительное оборудование / карта сайта

Copyright © 2006-2015 ООО "АрмаТрейд". All rights reserved.


         Яндекс цитирования
