Частотный преобразователь Vector-6000




Частотные преобразователи

Частотный преобразователь Vector-6000

  Частотный преобразователь Vector-6000

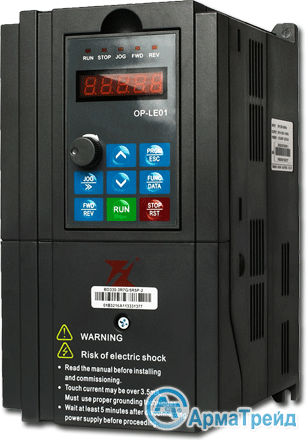

       Частотный преобразователь Vector 6000 — это новая серия высокопроизводительных векторных инверторов, оснащенных всеми необходимыми функциями для управления работой двигателей, мотор-редукторов, насосов и вентиляторов. Алгоритм векторного управления применяемый в новой серии, позволяет достичь стабильности на малых скоростях и усилить момент (силовые характеристики) на низких частотах, а высокоскоростная функция ограничения тока позволяет обеспечить надежную защиту электродвигателя. Частотный регулятор Vector 6000 поддерживает широкий спектр режимов управления приводом, таких как: безсенсорный векторный контроль скорости (SVC) в разомкнутом контуре, вектор контроль (VC) в замкнутом контуре, V/F управление. Предусмотрена поддержка резольвера, энкодеров ABZ, UVW. Кроме того, векторный частотный преобразователь для электродвигателей 220/380В имеет расширенный функционал управления, позволяющий обеспечить решение любых современных задач по управлению электроприводом.

- Диапазон входного напряжения : 1AC220V±15% / 3AC220V±15% / 3AC380V±15% / 3AC660V±10% / 3AC1140V±15%
- Диапазон входной частоты: 47-63Hz
- Диапазон выходного напряжения: 0 ~ номинальное входное напряжение
- Диапазон выходной частоты: 0~600Hz
- 6 программируемых цифровых входов
- 1 высокоскоростной импульсный вход;
- 1 аналоговый вход , -10~10В;
- 2 входа 0~10В или токовый вход 0~20мА
- 1 выход с открытым коллектором
- 1 высокоскоростной импульсный выход ;
- 2 релейных выхода;
- 2 аналоговых выхода: Выходное напряжение 0 ~ 10В или выходной ток 0 ~ 20 мА

Перегрузочная способность:
Режим G: 60 с. 150% от номинального тока, 3 с. 180% от номинального тока
Режим P: 60 с. 120% от номинального тока, 3 с. на 150% от номинального тока

Пусковой момент:
Режим G: При 0.5 Hz/150% (режим SVC); При 0 Hz/180% (режим VC)
Режим P: При 0.5 Hz/100%


1ph 220V

1 фаза 220В±15% 47~63Гц

Модель

Мощность кВт

Входной ток А

Выходной ток А

Тип корпуса

Макс. мощность
подключаемых двигателей

V-0R5G-2-B551Т2В 0,55 5,4 4,0

B10

0,55
V-0R7G-2-B751Т2В

0,75

8,2 5,0

B10

0,75

V-1R5G-2-B152Т2В

1,5

14,0 7,0

B10

1,5

V-2R2G-2-B222Т2В

2,2

23,0 10,0

B01

2,2

V-3R7G-2-B372В

3,7

36,0 15,0

B01

3,7


3ph 380V

3 фазы 380В±15% 47~63Гц

Модель

Мощность кВт

Входной ток А

Выходной ток А

Тип корпуса

Макс. мощность
подключаемых двигателей

V0R7G/1R5P4-В751Т4В

0,75

3,4

2,5

B10

0,75

V1R5G/2R2P4-В152Т4В

1,5

5,0

3,7

B10

1,5

V2R2G/3R7P4-В222Т4В

2,2

5,8

5,0

B10

2,2

V3R7G/5R5P4-В402Т4В

4,0

10,5

8,5

B01

4,0

V5R5G/7R5P4-В552Т4В

5,5

14,6

13

B02

5,5

V7R5G/011P4-В752Т4В

7,5

20,5

18

B02

7,5

V011G/015P4-В113Т4В

11

26

24

B03

11

V015G/018P4-В153Т4В

15

35

30

B03

15

V018G/022P4-В183Т4В

18

38,5

37

B11

18

V022G/030P4-В223Т4В

22

46,5

46

B11

22

V030G/037P4-В303Т4В

30

62

58

B04

30

V037G/045P4-В373Т4В

37

76

75

B04

37

V045G/055P4-В453Т4В

45

92

90

B05

45

V055G/075P4-В553Т4В

55

113

110

B05

55

V075G/093P4-В753Т4В

75

157

150

B06

75

V093G/110P4-В903Т4В

93

180

170

B06

93

V110G/132P4-В110Т4В

110

214

210

B07 / B07-G

110

V132G/160P4-В132Т4В

132

256

250

B07 / B07-G

132

V160G/200P4-В160Т4В

160

307

300

B07 / B07-G

160

V200G/220P4-В200Т4В

200

385

380

B09 / B09-G

200

V220G/250P4-В220Т4В

220

430

430

B09 / B09-G

220

V250G/280P4-В250Т4В

250

468

465

B09 / B09-G

250

V280G/315P4-В280Т4В

280

525

520

B09 / B09-G

280

V315G/350P4-В315Т4В

315

590

585

B09 / B09-G

315

V350G/400P4-В350Т4В

350

665

650

-

350

V400G/500P4-В400Т4В

400

785

754

-

400

V500G/630P4-В500Т4В

500

965

930

-

500

V630G/710P4-В630Т4В

630

1210

1180

-

630

V710GP4-В710Т4В-120

710

1465

1430

-

710



Описание


Особенности I/O

Диапазон входного напряжения

1AC220V±15 / 3AC220V±15 / 3AC380V±15 / 3AC660V±10 / 3AC1140V±15

Диапазон входной частоты

47-63Hz

Диапазон выходного напряжения

0 ~ номинальное входное напряжение

Диапазон выходной частоты

0~600Hz

Терминал
I/O

Входной терминал

6 программируемых цифровых входов, она может быть расширена

до 4 цифровых входов, один из которых поддерживает

высокоскоростной импульсный вход;

1 аналоговый вход , -10~10В;

2 входа 0~10В или токовый вход 0~20мА

Выходной терминал

1 выход с открытым коллектором

1 высокоскоростной импульсный выход ;

2 релейных выхода;

2 аналоговых выхода: Выходное напряжение 0 ~ 10В или выходной ток 0 ~ 20 мА

Функции

Работа с энкодером

Опционально: поддержка дифференциального энкодера, энкодеров ABZ, UVW, сельсин-трансформатора.

Режим Управления

Бессенсорный векторный контроль(SVC), векторный контроль (VC), V / F контроль

Перегрузочная Способность

тип G: 60 с. 150% от номинального тока, 3 с. 180% от номинального тока

тип P: 60 с. 120% от номинального тока, 3 с. на 150% от номинального тока

Пусковой момент

тип G: При 0.5 Hz/150% (режим SVC); При 0 Hz/180% (режим VC)

тип P: При 0.5 Hz/100%

Точность установки скорости

±0.5%SVC) / ±0.02%VC

Несущая частота

От 0,5 до 16.0kHz; автоматическая регулировка несущей частоты в зависимости от нагрузки

Разрешение установки частоты

Цифровая настройка: 0.01Hz, аналоговая настройка: 0.025% максимальной выходной частоты

Повышение крутящего момента

Автоматическое увеличение момента; Ручная настройка увеличения момента от 0,1% до 30%

Торможения постоянным током

DC частота торможения: 0,00 Гц до максимальной частоты • Время торможения: 0.0-100.0s

Встроенный ПИД

Легкость настроек системы управления с обратной связью для управления

технологическими процессами

Мульти скоростной функционал

16 программируемые операции, ускорение и замедление, экстренная остановка.

Защита

Защита от перенапряжения, защита от минимального напряжения, защита от перегрузки по току, защита от перегрузки, перегрева, защита "потери" фазы, защита от перегрева двигателя, защита от короткого замыкания.

Управление выдержкой времени

Диапазон установки времени 0 ~ 6500 мин.

Условия работы

Температура окружающей среды: -10С ~ +40С

Влажность воздуха: ниже 90%

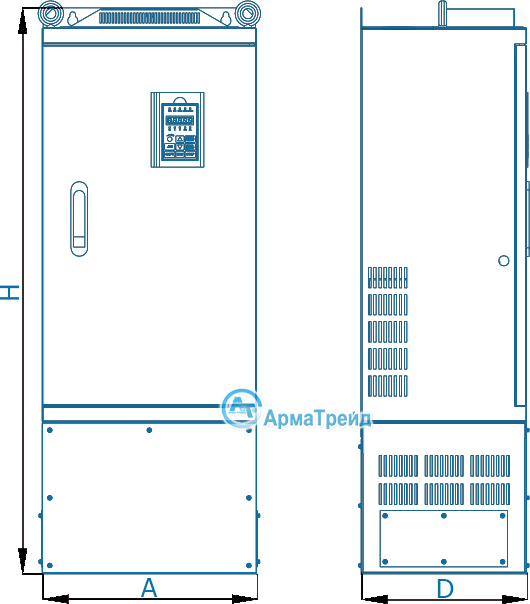

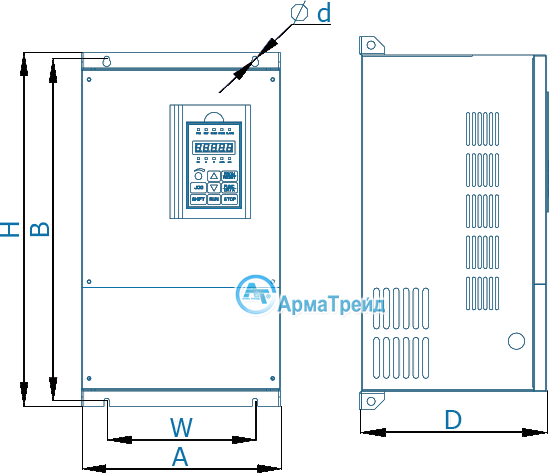

Габаритные и присоединительные размеры

Однофазные векторные частотные преобразователи 220В
Однофазные векторные частотные преобразователи 220В

1 фаза 220В
Модель Мощность кВт

Типоразмер

Размер (мм)

Исполнение

А

Н

D

W

B

d

V-0R5G-2-B551Т2В

0,55

B10

116

175

146

103

165

6

Настенное исполнение
пластиковый корпус

V-0R7G-2-B751Т2В

0,75

B10

V-1R5G-2-B152Т2В

1,5

B10

V-2R2G-2-B222Т2В

2,2

B01

134

251

173

121

238

5

V-3R7G-2-B372В

3,7

B01



Трехфазные векторные частотные преобразователи 380В

3 фазы 380В
Модель Мощность кВт

Типоразмер

Размер (мм)

Исполнение

А

Н

D

W

B

d

V0R7G/1R5P4-В751Т4В

0,75

B10

116

175

146

103

165

6

Настенное исполнение
пластиковый корпус

V1R5G/2R2P4-В152Т4В

1,5

B10

V2R2G/3R7P4-В222Т4В

2,2

B10

V3R7G/5R5P4-В402Т4В

4

B01

134

251

173

121

238

5

V5R5G/7R5P4-В552Т4В

5,5

B02

161

274

198

148

261

6

V7R5G/011P4-В752Т4В

7,5

B02

V011G/015P4-В113Т4В

11

B03

210

343

215

195

327

6

V015G/018P4-В153Т4В

15

B03

V018G/022P4-В183Т4В

18,5

B11

220

395

215

160

378

7

Настенное исполнение
металлический корпус

V022G/030P4-В223Т4В

22

B11

V030G/037P4-В303Т4В

30

B04

255

453

225

190

440

7

V037G/045P4-В373Т4В

37

B04

V045G/055P4-В453Т4В

45

B05

280

582

285

200

563

9

V055G/075P4-В553Т4В

55

B05

V075G/093P4-В753Т4В

75

B06

300

685

320

200

667

11

V093G/110P4-В903Т4В

93

B06

V110G/132P4-В110Т4В

110

B07

420

840

325

150*150

815

11

V132G/160P4-В132Т4В

132

B07

V160G/200P4-В160Т4В

160

B07

V200G/220P4-В200Т4В

200

B09

640

1035

380

150*150

1003

13

V220G/250P4-В220Т4В

220

B09

V250G/280P4-В250Т4В

250

B09

V280G/315P4-В280Т4В

280

B09

V315G/350P4-В315Т4В

315

B09

V110G/132P4-В110Т4В

110

B07-G

420

1108

325

- - -

Напольное исполнение
металлический корпус

V132G/160P4-В132Т4В

132

B07-G

V160G/200P4-В160Т4В

160

B07-G

V200G/220P4-В200Т4В

200

B09-G

640

1400

380

- - -

V220G/250P4-В220Т4В

220

B09-G

V250G/280P4-В250Т4В

250

B09-G

V280G/315P4-В280Т4В

280

B09-G

V315G/350P4-В315Т4В

315

B09-G

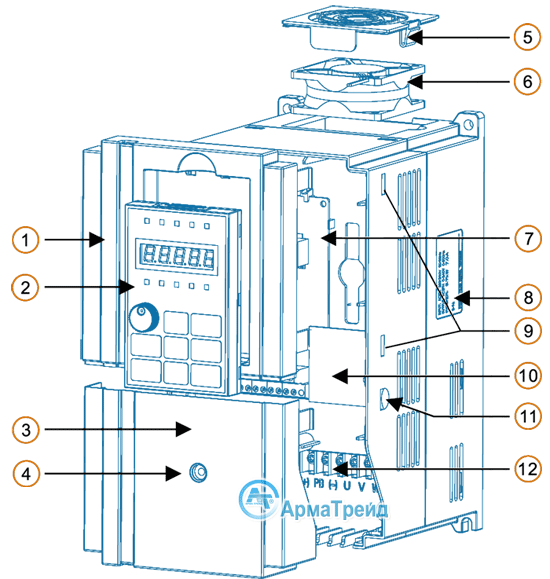

Основные компоненты векторного частотного преобразователя в пластиковом корпусе.

Наименование Описание
1 Передняя панель Панель оснащена креплением для съемной клавиатуры управления, а также выполняет функцию защиты внутренних компонентов.
2 Клавиатура Предназначена для изменения и проверки параметров частотного преобразователя, индикации и других функций. При необходимости, может быть размещена дистанционно.
3 Крышка клеммного терминала Защищает клеммы основного терминала от попадания пыли, грязи и контакта с посторонними предметами.
4 Винт крышки Фиксирует крышку терминала, исключая случайное ее открытие.
5 Решетка вентилятора Защищает и фиксирует вентилятор охлаждения радиатора. При необходимости легко снимается, позволяя производить обслуживание вентилятора.
6 Вентилятор Осуществляет принудительную циркуляцию воздуха в корпусе, для отвода тепла от радиатора охлаждения частотного преобразователя.
7 Электронная плата Плата центрального процессора преобразователя частоты.
8 Табличка с данными Основные технические данные частотного регулятора.
9 Пазы крепления передней панели Предназначены для фиксации и удержания передней панели.
10 Плата расширения Встроенная многофункциональная плата расширения
11 Пазы крепления крышки терминала Предназначены для фиксации и удержания передней защитной крышки основного клеммного терминала.
12 Клеммный терминал Основной клеммный терминал
6 программируемых цифровых входов, один из которых поддерживает
высокоскоростной импульсный вход;
1 аналоговый вход , -10~10В;
2 входа 0~10В или токовый вход 0~20мА
1 выход с открытым коллектором
1 высокоскоростной импульсный выход ;
2 релейных выхода;
2 аналоговых выхода: Выходное напряжение 0 ~ 10В или выходной ток 0 ~ 20 мА

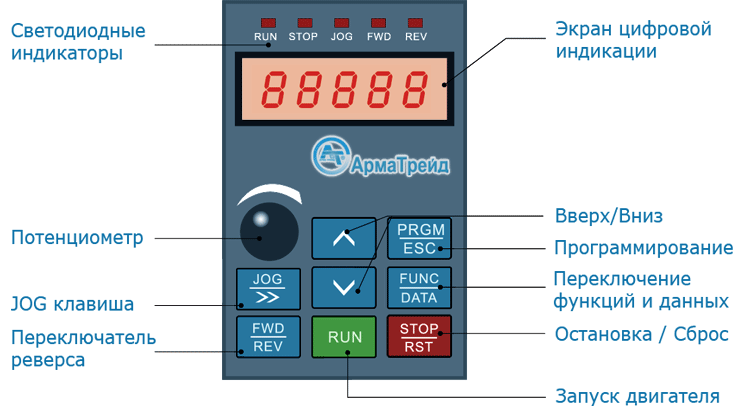

Съемная клавиатура управления

Клавиатура управления оснащена светодиодными индикаторами, а также экраном отображающим настройки параметров и значения рабочих характеристик. Ниже расположен коммутационный интерфейс управления частотным преобразователем, включающий потенциометр и клавиши переключения.


Выбор программируемой группы или выход из неё.
Функции/данные, в режиме нормальной работы, нажмите эту клавишу, чтобы отобразить все текущие характеристики привода, такие как частота, сила тока и тд.; в режиме программы, нажмите эту клавишу, чтобы отобразить значение параметра, и нажмите снова, чтобы записать измененные данные во внутреннюю память.
Вперед/реверс: Нажмите клавишу переключения вперед / назад , чтобы замедлить двигатель до 0 Hz, и задать ускорение в отрицательном направлении до частоты, заданной в настройках.
Нажмите эту кнопку, чтобы активировать толчковый режим. В режиме Параметр операции, работа в качестве левой клавиши переключения
Используется для запуска асинхронного электродвигателя
Используется для остановки работы асинхронного эл. двигателя. Если привод остановлен из-за неисправности нажмите эту клавишу для сброса неисправности.
Используется, что бы выбрать значение параметра и для изменения его.

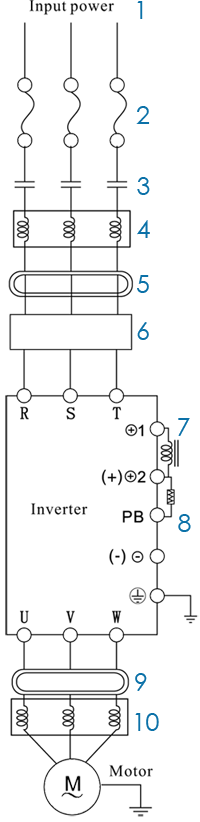

Рекомендации по подключению


Описание
1 Питающая сеть.
Напряжение: 220В,  380В
2 Плавкий предохранитель или автоматический выключатель.
Элемент должен соответствовать классу напряжения питания и тока. Необходим для контроля входного питания и несет защитные функции. Запрещается использовать в качестве выключателя для пуска или остановки привода.
3 Электромагнитный контактор.
Запрещается использовать в качестве выключателя для пуска или остановки привода. Так как это значительно сокращает срок службы привода.
4 Сетевой дроссель.
Установка сетевого дросселя позволяет сдерживать гармоническую волну линии электропередачи. При дисбалансе напряжений основного источника питания превышающим 3% (при мощности превышающей 500кВА), и резком изменении уровня напряжения питания, может улучшить коэффициент мощности.
5 Фильтр радиопомех.
При наличии вблизи частотного преобразователя беспроводных приемников, могут генерироваться радиочастотные электромагнитные помехи. Магнитная защита помогает уменьшить их влияние.
6 EMI фильтр.
Фильтр высокочастотных помех уменьшает выброс высокочастотного шума в линии электропередачи, производимого приводом переменного тока.
7 Дроссель в звене постоянного тока.
AC приводы ≥ 30kW оснащены клеммами для подключения дросселя постоянного тока.
8 Тормозной блок или блок рекуперативного торможения, тормозной резистор.
При необходимости быстрой остановки нагрузки с большой инерцией, в частотный преобразователь необходимо установить тормозной блок и тормозное сопротивление. Преобразователи частоты ≤22кВт имеют встроенный тормозной ключ. Подключение тормозного сопротивления производится на клеммы (+) и РВ. В преобразователи частоты выше 22кВт тормозной блок устанавливается дополнительно, с соответствующим сопротивлением торможения. Также возможна установка блока рекуперативного торможения для замены тормозного блока и тормозного сопротивления, что позволяет энергии торможения возвращаться в сеть.
9 Фильтр подавления помех.
Если преобразователь частоты наводит радиочастотные помехи на другое электрическое оборудование, необходимо установить феррит в выходной кабель, чтобы решить эту проблему.
10 Моторный дроссель.
Сглаженная форма электрической волны может помочь уменьшить вибрации электродвигателя  вызванных ШИМ модуляцией. В случаях, когда линия связи между частотным преобразователем и двигателем больше, чем 10м, он также может сдерживать гармоническую волну.


       Векторные преобразователи последних поколений, оснащенные обратной связью по контролю положения ротора двигателя, и динамической настройкой параметров выходного тока, успешно применяются в приводах высокоточного технологического оборудования. Не смотря на то, что цена на векторный частотный преобразователь несколько выше скалярных, выбор конечного потребителя в большинстве случаев склоняется к более совершенным моделям, которые по точности и глубине регулирования скорости вращения значительно превосходят скалярные.

       Векторами, называют величины, имеющие не только численное значение, но и направление. В векторных частотных преобразователях для управления моментом на валу двигателя используется частота, сила питающего тока и его фаза, предусмотрен контур обратной связи для контроля положения ротора двигателя. Благодаря обратной связи по скорости вращения ротора двигателя и, вычисляя в режиме текущего времени необходимую скорость вращения магнитного поля статора, оптимизируется стабильность момента вращения в широком диапазоне, за счет дополнительного сдвига фаз.

       Вращающееся магнитное поле асинхронного электродвигателя с короткозамкнутым ротором пересекает замкнутую обмотку, где появляются токи, которые, взаимодействуя с магнитным полем статора, создают механическую силу. В результате ротор вращается в направлении вращения магнитного поля статора, при этом скорость вращения ротора отстает на 3-6% от скорости вращения магнитного поля. Это отставание (скольжение) обеспечивает превращение электрической энергии в механическую. При отсутствии скольжения в обмотках ротора не возникает электродвижущая сила и взаимодействие магнитных полей, а соответственно и момент вращения ротора. Поэтому векторный частотник для трехфазного электродвигателя управляет как магнитным полем статора, так и ротором, и их взаимодействием, оптимизируя момент вращения на различных скоростях. Для осуществления контроля и управления в векторном частотном преобразователе используется выходная частота,  его фаза, и ток преобразователя. Это позволяет обеспечить высокий постоянный момент на валу электродвигателя на малых скоростях вращения. Так как момент вращения электродвигателя прямо пропорционален силе тока и обратно пропорционален скорости вращения ротора, потеря момента вращения вследствие низкой скорости компенсируется повышением тока и усилением сцепления магнитных полей статора и ротора.

       При использовании частотных преобразователей, не стоит забывать, что на малых скоростях вращения вала двигателя, штатная крыльчатка охлаждения не в силах создать необходимый объем и поток воздуха, для отвода выделяемого тепла. Поэтому при необходимости регулировки частоты вращения в широком диапазоне, на электродвигатель необходимо устанавливать комплект принудительной вентиляции.






насосы / электродвигатели / редукторы / трубопроводная арматура / компенсаторы / счетчики / фильтры / вентиляторы / отопительное оборудование / карта сайта
