Электродвигатель с тормозом АИР
|
|
|
Тормоз
электродвигателей АИР |
| |
| |
| |
|

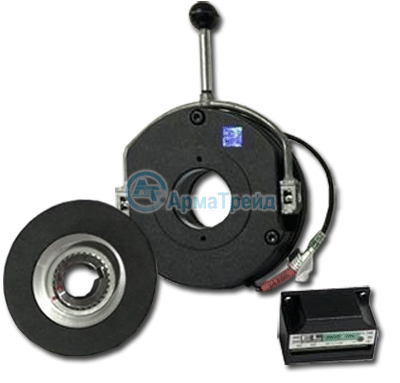

Комплект DZS1/SDZ1 представляет собой
электромагнитный тормоз фрикционного действия, автоматически
срабатывающий при отключении питания электродвигателя.
Якорь тормоза и фрикционный диск прижимаются друг к другу силой пружины,
фиксируя положение вала электродвигателя.
Монтаж тормоза, возможен на любой тип
асинхронных трехфазных двигателей, оснащенных задним подшипниковым
щитом с соответствующим тормозу монтажным фланцем.
Для обеспечения быстрого торможения и точного позиционирования,
электромагнитные тормоза широко применяются в станках и
различных механизмах, в таких областях, как: металлургия, строительство, химическое
производство, пищевая
промышленность, упаковочное оборудование и т. д.
Устройство отличается: небольшими размерами
и весом, низком уровнем шума и высокой надежностью. |
|
Технические характеристики |
| |
|
Тип |
DZS
/
SDZ1-02 |
DZS
/
SDZ1-04 |
DZS
/
SDZ1-08 |
DZS
/
SDZ1-15 |
DZS
/
SDZ1-30 |
DZS
/
SDZ1-40 |
DZS
/
SDZ1-60 |
DZS
/
SDZ1-80 |
DZS
/
SDZ1-150 |
DZS
/
SDZ1-200 |
DZS
/
SDZ1-260 |
DZS
/
SDZ1-300 |
DZS
/
SDZ1-400 |
DZS
/
SDZ1-450 |
DZS
/
SDZ1-600 |
DZS
/
SDZ1-850 |
DZS
/
SDZ1-2000 |
DZS
/
SDZ1-4000 |
|
Габарит электродвигателя |
63 |
71 |
80 |
90 |
100 |
112 |
112 |
132 |
160 |
180 |
180 |
200 |
200
/225 |
225 |
250 |
280 |
315 |
355 |
|
Номинальный тормозной момент
Нм |
2 |
4 |
7,5 |
15 |
30 |
40 |
60 |
75 |
150 |
200 |
260 |
300 |
400 |
450 |
600 |
850 |
2000 |
4000 |
|
Номинальная мощность
Вт |
25 |
30 |
40 |
50 |
65 |
70 |
65 |
95 |
110 |
150 |
130 |
200 |
150 |
200 |
210 |
340 |
400 |
480 |
|
Время
торможения
(мс) |
150 |
180 |
200 |
200 |
200 |
250 |
250 |
250 |
350 |
350 |
252 |
450 |
303 |
450 |
500 |
600 |
700 |
850 |
|
Рабочий
зазор тормоза
δ
(мм) |
0.2 |
0.2 |
0.3 |
0.4 |
0.4 |
0.5 |
0.5 |
0.5 |
0.6 |
0.7 |
0.6 |
0.7 |
0.8 |
0.8 |
0.8 |
0.9 |
1.0 |
1.0 |
|
Максимальный зазор тормоза
δ
(мм) |
0.6 |
0.8 |
1.0 |
1.0 |
1.0 |
1.0 |
1.2 |
1.2 |
1.2 |
1.2 |
1.2 |
1.5 |
1.4 |
1.5 |
1.5 |
1.5 |
2.0 |
2.5 |
|
Номинальное напряжение
В
(DC) |
99 |
99 |
99 |
99 |
99 |
170 |
170 |
170 |
170 |
170 |
170 |
170 |
170 |
170 |
170 |
170 |
170 |
170 |
Максимально допустимая скорость
вращения вала
(об/мин) |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
1500 |
|
| |
|
|
|
|
|
Габаритные и присоединительные
размеры |
|
|
|
 |
|
Наименование |
dH7 |
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
B1 |
H1 |
H2 |
H3 |
H4 |
HS |
H6 |
β |
h |
b |
L |
δ |
|
DZS/SDZ1-02
(дв. 63) |
12 |
3-M5 |
72 |
60 |
39 |
86 |
8 |
86 |
33 |
2 |
24 |
92,5 |
52,5 |
38 |
12° |
13.8 |
4 |
18 |
0.2 |
|
DZS/SDZ1-04
(дв. 71) |
14.8 |
3-M6 |
90 |
78 |
53 |
102 |
10 |
102 |
39.2 |
3 |
26 |
105 |
60 |
44.2 |
12° |
16.2 |
5 |
20 |
0.2 |
|
DZS/SDZ1-08
(дв. 80) |
19.8 |
3-M6 |
105 |
93 |
65 |
118 |
10 |
118 |
44,3 |
3 |
34 |
132 |
75 |
49.3 |
10° |
22.6 |
6 |
20 |
0.3 |
|
DZS/SDZ1-15
(дв. 90) |
24.8 |
3-M6 |
114 |
98 |
65 |
127 |
10 |
127 |
49,4 |
3.5 |
36 |
132 |
78 |
54.4 |
10° |
28.1 |
8 |
25 |
0.4 |
|
DZS/SDZ1-30
(дв. 100) |
29.5 |
3-M8 |
133 |
118 |
80 |
147 |
10 |
147 |
48,4 |
3.5 |
37 |
142 |
88 |
55.4 |
10° |
32.8 |
8 |
30 |
0.4 |
|
DZS/SDZ1-40
(дв. 112) |
29.5 |
3-M8 |
150 |
131 |
90 |
166 |
12 |
166 |
49,5 |
3.5 |
35 |
184 |
99 |
57.5 |
10° |
32.8 |
8 |
30 |
0.5 |
|
DZS/SDZ1-60
(дв. 112) |
29.5 |
3-M8 |
145 |
124 |
75 |
165 |
10 |
171 |
64-5 |
4 |
23 |
173 |
102 |
74.5 |
10° |
32.8 |
8 |
30 |
0.5 |
|
DZS/SDZ1-80
(дв. 132) |
39.5 |
3-M8 |
170 |
151 |
104 |
186 |
12 |
186 |
57,5 |
4 |
48 |
198 |
113 |
67.5 |
10° |
42.8 |
12 |
30 |
0.5 |
|
DZS/SDZ1-150
(дв. 160) |
44.5 |
4-M10 |
202 |
180 |
120 |
222 |
12 |
222 |
67,6 |
4 |
57 |
235 |
133 |
78.6 |
10° |
47.8 |
12 |
35 |
0.6 |
|
DZS/SDZ1-200
(дв. 180) |
49 |
4-M10 |
244 |
220 |
180 |
265 |
12 |
258 |
82,6 |
4 |
47.6 |
323 |
149 |
93.6 |
10° |
52.8 |
14 |
40 |
0.6 |
|
DZS/SDZ1-260
(дв. 180) |
49 |
6-M10 |
230 |
206 |
150 |
256 |
12 |
258 |
95.6 |
4.5 |
47.6 |
323 |
149 |
109.5 |
10° |
52.8 |
14 |
40 |
0.6 |
|
DZS/SDZ1-300
(дв. 200) |
59 |
4-M12 |
280 |
248 |
155 |
310 |
14 |
303 |
99 |
4 |
55.1 |
357 |
174 |
111 |
10° |
63.4 |
18 |
50 |
0.8 |
|
DZS/SDZ1-400
(дв. 200/225) |
59 |
6-M10 |
27S |
252 |
165 |
305 |
14 |
303 |
104.6 |
3.5 |
55.1 |
357 |
174 |
116 |
10° |
63.4 |
18 |
50 |
0.6 |
|
DZS/SDZ1-450
(дв. 225) |
65 |
4-M12 |
300 |
265 |
165 |
330 |
- |
- |
104 |
4 |
- |
- |
- |
116 |
- |
69.4 |
18 |
56 |
0.8 |
|
DZS/SDZ1-600
(дв. 250) |
65 |
4-M16 |
350 |
305 |
180 |
380 |
- |
- |
115 |
4 |
- |
- |
- |
133 |
- |
69.4 |
18 |
56 |
0.8 |
|
DZS/SDZ1-850
(дв. 280) |
68 |
6-М16 |
390 |
350 |
195 |
422 |
- |
- |
116 |
4 |
- |
- |
- |
134 |
- |
72.4 |
18 |
62 |
0.8 |
|
DZS/SDZ1-2000
(дв. 315) |
68 |
6-M16 |
460 |
420 |
255 |
490 |
- |
- |
120 |
6 |
- |
- |
- |
138 |
- |
72.4 |
18 |
62 |
1 |
|
DZS/SDZ1-2000*
(дв. 315) |
80 |
8-M16 |
550 |
510 |
350 |
580 |
- |
- |
118 |
7,5 |
- |
- |
- |
140 |
- |
85,4 |
22 |
62 |
1 |
|
DZS/SDZ1-4000
(дв. 355) |
100 |
10-M16 |
580 |
540 |
350 |
616 |
- |
- |
159 |
7,5 |
- |
- |
- |
187 |
- |
106,4 |
28 |
90 |
1 |
|
|
* -
По заказу. |
|
|
|
|
|
Монтаж |
|
Предупреждение:
- При монтаже тормоза, фрикционный диск и поверхность якоря должны
быть чистыми и обезжиренными.
- При установке зазора между якорем и тормозным диском, расстояние
δ
должно соответствовать указанному в таблице.
- Ступицу зубчатого колеса необходимо зафиксировать стопорными
кольцами. Свободное перемещение в осевом направлении недопустимо!
- Полые болты должны быть надежно зафиксированы в тормозе и на
поверхности монтажного фланца. |
|
|
 |
1 - монтажный фланец
2 - фрикционный диск
3 - полый болт
4 - корпус
5 - ручное растормаживающее устройство
6 - зубчатая ступица
7 - магнитная катушка
8 - крепежные винты
9 - регулятор момента
10 - вентилятор охлаждения |
|
|
|
|
|
|
|
|
