Размеры электродвигателей с тормозом IM1001/1081/1082

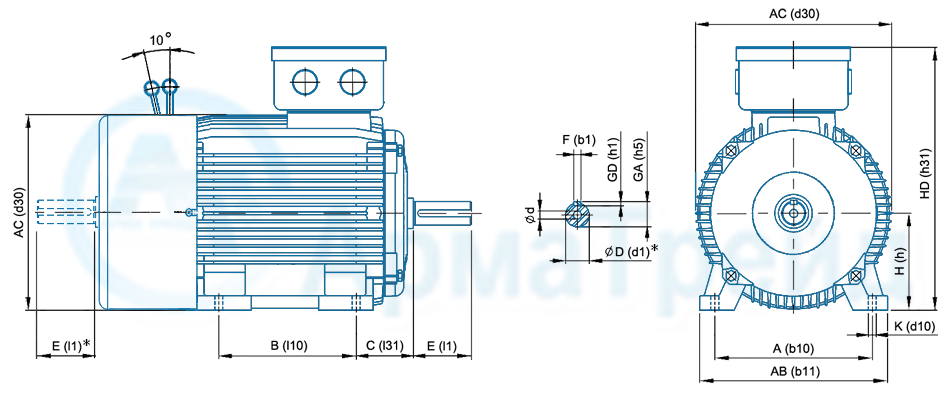

Размеры электродвигателей с тормозом IM1001/1081/1082 (лапы)

Наименование	кол-во полюсов	H	D	A	B	AC	AB	BB	K	d	E	C	GA	GD	F	HD
Наименование	кол-во полюсов	h	d1	b10	l10	d30	b11	l11	d10	d	l1	l31	h5	h1	b1	h31
7A56А...Е(Е2)	2, 4	56	11	90	71	110(129)	113	90	5.8	M4	23	36	12,5	4	4	165
7A56В...Е(Е2)	2, 4	56	11	90	71	110(129)	113	90	5.8	M4	23	36	12,5	4	4	165
7A63А...Е(Е2)	2, 4, 6	63	14	100	80	125(142)	124	102	5.8	M4	30	40	16	5	5	180
7A63В...Е(Е2)	2, 4, 6	63	14	100	80	125(142)	124	102	5.8	M4	30	40	16	5	5	180
7A71А...Е(Е2)	2, 4, 6	71	19	112	90	140(160)	155	120	7	M6	40	45	21,5	6	6	205
7A71В...Е(Е2)	2, 4, 6, 8	71	19	112	90	140(160)	155	120	7	M6	40	45	21,5	6	6	205
7A80МА...Е(Е2)	2, 4, 6, 8	80	22	125	100	157(180)	160	131	10	M8	50	50	24,5	6	6	230
7A80МВ...Е(Е2)	2, 4, 6, 8	80	22	125	100	157(180)	160	155	10	M8	50	50	24,5	6	6	230
7A90L...Е(Е2)	2, 4, 6, 8	90	24	140	125	175(198)	176	170	10	M8	50	56	27	7	8	245
7A90LВ...Е(Е2)	8	90	24	140	125	175(198)	176	170	10	M8	50	56	27	7	8	245
7A100S...Е(Е2)	2, 4	100	28	160	112	198(226)	205	180	12	M10	60	63	31	7	8	275
7A100L...Е(Е2)	2, 4, 6, 8	100	28	160	140	198(226)	205	185	12	M10	60	63	31	7	8	275
7A112М...Е(Е2)	2, 4, 6, 8	112	32	190	140	222(250)	240	223	12	M12	80	70	35	8	10	300
7A112МВ...Е(Е2)	6, 8	112	32	190	140	222(250)	240	223	12	M12	80	70	35	8	10	302
7A132S...Е(Е2)	4, 6, 8	132	38	216	140	260(287)	275	237	12	M12	80	89	41	8	10	355
7A132М...Е(Е2)	2, 4, 6, 8	132	38	216	178	260(287)	275	238	12	M12	80	89	41	8	10	355
7A160S...Е(Е2)	2	160	42	254	178	314(350)	320	314	15	M16	110	108	45	8	12	435
7A160S...Е(Е2)	4, 6, 8	160	48	254	178	314(350)	320	314	15	M16	110	108	51,5	9	14	435
7A160М...Е(Е2)	2	160	42	254	210	314(350)	320	314	15	M16	110	108	45	8	12	435
7A160М...Е(Е2)	4, 6, 8	160	48	254	210	314(350)	320	314	15	M16	110	108	51,5	9	14	435
7A180L...Е(Е2)	2	180	48	279	203	355(380)	355	343	15	M16	110	121	51,5	9	14	455
7A180L...Е(Е2)	4	180	55	279	203	355(380)	355	343	15	M20	110	121	59	10	16	455
7A180М...Е(Е2)	2	180	48	279	241	355(380)	355	355	15	M16	110	121	51,5	9	14	455
7A180М...Е(Е2)	4, 6, 8	180	55	279	241	355(380)	355	355	15	M20	110	121	59	10	16	455
7A200М...Е(Е2)	2	200	55	318	267	397(420)	395	379	19	M20	110	133	59	10	16	505
7A200М...Е(Е2)	4, 6, 8	200	60	318	267	397(420)	395	379	19	M20	140	133	64	11	18	505
7A200L...Е(Е2)	2	200	55	318	305	397(420)	395	379	19	M20	110	133	59	10	16	505
7A200L...Е(Е2)	4, 6, 8	200	60	318	305	397(420)	395	379	19	M20	140	133	64	11	18	505
7A225М...Е(Е2)	2	225	55	356	311	445(470)	435	395	19	M20	110	149	59	10	16	560
7A225М...Е(Е2)	4, 6, 8	225	65	356	311	445(470)	435	395	19	M20	140	149	69	11	18	560
7A250S...Е(Е2)	2	250	65	406	311	485(510)	490	446	24	M20	140	168	69	11	18	635
7A250S...Е(Е2)	4, 6, 8	250	75	406	311	485(510)	490	446	24	M20	140	168	79,5	12	20	635
7A250М...Е(Е2)	2	250	65	406	349	485(510)	490	459	24	M20	140	168	69	11	18	615
7A250М...Е(Е2)	4, 6, 8	250	75	406	349	485(510)	490	459	24	M20	140	168	79,5	12	20	615
7A280S...Е(Е2)	2	280	70	457	368	546(580)	550	540	24	M20	140	190	74,5	12	20	698
7A280S...Е(Е2)	4, 6, 8, 10	280	80	457	368	546(580)	550	540	24	M20	170	190	85	14	22	698
7A280М...Е(Е2)	2	280	70	457	419	546(580)	550	540	24	M20	140	190	74,5	12	20	680
7A280М...Е(Е2)	4, 6, 8, 10	280	80	457	419	546(580)	550	540	24	M20	170	190	85	14	22	680
7A315S...Е(Е2)	2	315	75	508	406	620(650)	640	680	28	M20	140	216	79,5	12	20	870
7A315S...Е(Е2)	4, 6, 8, 10, 12	315	90	508	406	620(650)	640	680	28	M24	170	216	95	14	25	870
7A315М...Е(Е2)	2	315	75	508	457	620(650)	640	680	28	M20	140	216	79,5	12	20	870
7A315М...Е(Е2)	4, 6, 8, 10, 12	315	90	508	457	620(650)	640	680	28	M24	170	216	95	14	25	870
7A355S...Е(Е2)	2	355	85	610	500	700(735)	735	775	28	M20	170	254	90	14	22	1010
7A355S...Е(Е2)	4, 6, 8, 10, 12	355	100	610	500	700(735)	735	775	28	M24	210	254	106	16	28	1010
7A355М...Е(Е2)	2	355	85	610	560	700(735)	735	775	28	M20	170	254	90	14	22	1010
7A355М...Е(Е2)	4, 6, 8, 10, 12	355	100	610	560	700(735)	735	775	28	M24	210	254	106	16	28	1010

Обозначения монтажного положение двигателей в соответствии с IEC 60034-7.

Монтажное положение	Обозначения		Габариты двигателей	Монтажное положение	Обозначения		Габариты двигателей
	CEI 2-14	IEC 60034-7			CEI 2-14	IEC 60034-7
	B3	IM 1001 IM 1081	56-355		V5	IM 1011	56-180
	B3	IM 1082 Два вала	56-355
	B6	IM 1051	56-280
	B7	IM 1061	56-180		V6	IM 1031	56-180
	B8	IM 1071	56-180

*Вся информация о предлагаемой продукции предоставлена в ознакомительных целях. В связи с постоянной модернизацией продукции, в целях улучшения качества и эксплуатационных свойств производитель оставляет за собой право изменять конструкцию, присоединительные размеры, технические характеристики, внешний вид, комплектацию товара без предварительного уведомления. При заказе продукции обязательно уточняйте интересующие Вас параметры!
