Муфта кулачковая
Вставка муфты

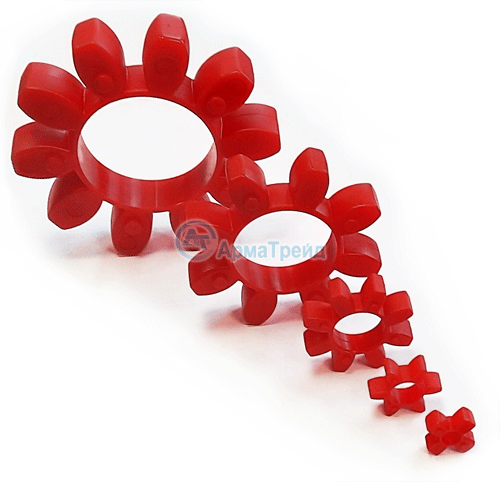

Эластичная звездочка для упругих кулачковых муфт
 |
 |
Красная
эластичная вставка муфты |
Черная
эластичная вставка муфты |
Желтая
эластичная вставка муфты |
Твердость по Шору:
98 Shore A
Допустимая рабочая
температура:
от -30 до +140 С
Материал: термопластик |
Твердость по Шору:
94 Shore A
Допустимая рабочая
температура:
от -40 до +140 С
Материал: полиуретан |
Твердость по
Шору: 92 Shore A
Допустимая рабочая
температура:
от -40 до +90 С
Материал: полиуретан
|

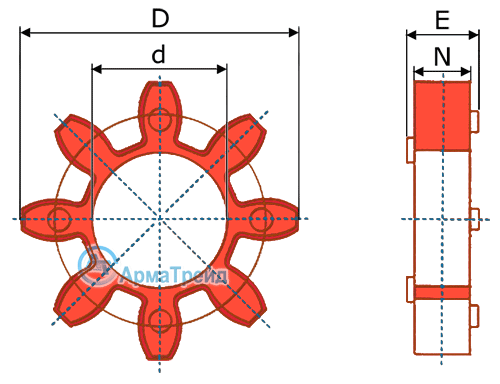

Наименование
муфт |
Кол-во
лепестков |
D |
d |
E |
N |
Тип
звездочки |
TKNorm
,
Nm |
Тип
звездочки |
TKNorm
,
Nm |
Тип
звездочки |
TKNorm
,
Nm |
|
G-12A/14B-D25 |
4 |
25 |
9 |
12 |
10 |
GR12 |
8.7 |
GB12 |
6.3 |
GY12 |
5.25 |
|
G-14A/19B-D30 |
4 |
30 |
11 |
12 |
10 |
GR14 |
12.5 |
GB14 |
9 |
GY14 |
7.5 |
|
G-19A/24B-D40 |
6 |
40 |
18 |
14,5 |
12 |
GR19 |
17 |
GB19 |
12 |
GY19 |
10 |
|
G-24A/32B-D55 |
8 |
54 |
25 |
15,2 |
14 |
GR24 |
60 |
GB24 |
43 |
GY24 |
35 |
|
G-28A/38B-D65 |
8 |
65 |
30 |
19 |
15 |
GR28 |
160 |
GB28 |
126 |
GY28 |
95 |
|
G-38A/45B-D80 |
8 |
80 |
38 |
22 |
18 |
GR38 |
325 |
GB38 |
235 |
GY38 |
190 |
|
G-42A/55B-D95 |
8 |
95 |
46 |
24 |
20 |
GR42 |
450 |
GB42 |
326 |
GY42 |
265 |
|
G-48A/60B-D105 |
8 |
104 |
51 |
25,5 |
20,5 |
GR48 |
525 |
GB48 |
381 |
GY48 |
310 |
|
G-55A/70B-D120 |
8 |
120 |
60 |
27 |
22 |
GR55 |
685 |
GB55 |
500 |
GY55 |
410 |
|
G-65A/75B-D135 |
8 |
135 |
68 |
32 |
26 |
GR65 |
940 |
GB65 |
730 |
GY65 |
625 |
|
G-75A/90B-D160 |
10 |
161 |
81 |
37 |
30 |
GR75 |
1920 |
GB75 |
1493 |
GY75 |
1280 |
|
G-90A/100B-D200 |
10 |
199 |
100 |
42 |
34 |
GR90 |
3600 |
GB90 |
2800 |
GY90 |
2400 |
|
G-100A/110B-D225 |
10 |
224 |
111 |
42 |
38 |
GR100 |
4950 |
GB100 |
3960 |
GY100 |
3300 |
|
G-110A/125B-D255 |
10 |
255 |
128 |
42 |
42,5 |
GR110 |
7200 |
GB110 |
5760 |
GY110 |
4800 |
|
G-125A-D290 |
10 |
293 |
150 |
42 |
46,5 |
GR125 |
10000 |
GB125 |
7980 |
GY125 |
6650 |
|
G-140A-D320 |
10 |
320 |
165 |
65 |
50 |
GR140 |
12800 |
- |
- |
GY140 |
8550 |
|
G-160A-D370 |
10 |
370 |
190 |
75 |
57 |
GR160 |
19200 |
- |
- |
GY160 |
12800 |
|
G-180A-D420 |
12 |
420 |
225 |
85 |
64 |
GR180 |
28000 |
- |
- |
GY180 |
18650 |
|
|
* TKN -
Номинальный крутящий момент |
|
|
|
Вставка кулачковой муфты типа
HRC/FRC |
HRC |
FRC |
d1
mm |
d2
mm |
d3
mm |
N |
Вес
Kg |
 |
HRCN070 |
PHE FRC70NR |
58 |
31 |
30 |
18,0 |
0,016 |
|
HRCN090 |
PHE FRC90NR |
73 |
32 |
30 |
22,5 |
0,05 |
|
HRCN110 |
PHE FRC110NR |
95 |
45 |
43 |
29,0 |
0,08 |
|
HRCN130 |
PHE FRC130NR |
115 |
50 |
48 |
36,0 |
0,15 |
|
HRCN150 |
PHE FRC150NR |
132 |
62 |
60 |
40,0 |
0,22 |
|
HRCN180 |
PHE FRC180NR |
160 |
77 |
75 |
49,0 |
0,38 |
|
HRCN230 |
PHE FRC230NR |
205 |
99 |
100 |
59,5 |
0,80 |
|
HRCN280 |
PHE
FRC280NR |
260 |
119 |
120 |
74,5 |
1,53 |
|
|
|
|
|
|
|
|
|
