Воздухонагреватель КП-Ск (КПБ)
|
|
 |
НАЗНАЧЕНИЕ
Воздухонагреватели (паровые
калориферы КПСК) с
теплоносителем пар
предназначены для нагрева
воздуха в системах
отопления, вентиляции и
кондиционирования воздуха.
Воздух должен быть с
предельно-допустимым
содержанием химически
агрессивных веществ по ГОСТ
12.1.005-76 с запыленностью
не более 0,5 мг/м3 и не
содержать липких веществ и
волокнистых материалов.
Воздухонагреватели
предназначены для
эксплуатации в условиях
холодного климата категории
размещения 3 по ГОСТ
15150-69.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Паровые калориферы КПСК
не должны устанавливаться на
объекты, создающие внешнюю
вибрацию со
среднеквадратическим
значением более 2 мм/с. В
зимнее время пуск в работу
калориферов кск должен
осуществляться со скоростью
подъема температуры не более
30 °С в час.
|
Теплоноситель -
горячая или
перегретая вода с
параметрами: |
|
Рабочее давление не
более |
1,2 МПа |
|
Температура не более |
190°С |
|
Показатели
надежности: |
|
Средний срок службы,
лет, не менее |
6 |
|
Полный установленный
ресурс, ч, не менее |
9600 |
|
Установленная
безотказная
наработка, ч, не
менее |
1500 |
|
Среднее время
восстановления
работоспособного
состояния, ч, не
более |
12 |
|
|
|
|
|
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ |
|
Калориферы
КПСк3
|
Наименование показателя |
КПСк3-6 |
КПСк3-7 |
КПСк3-8 |
КПСк3-9 |
КПСк3-10 |
КПСк3-11 |
КПСк3-12 |
|
Производительность по воздуху, м3/ч |
2500 |
3150 |
4000 |
5000 |
6300 |
16000 |
25000 |
|
Производительность по теплу, КВт |
59,4
|
73,4 |
90 |
107,5 |
134,5 |
358,3 |
552,1 |
|
Площадь поверхности теплообмена, м2 |
13,8 |
17,0 |
20,2 |
23,4 |
29,8 |
86,4 |
130,3 |
|
Площадь фронтального сечения, м2 |
0,267 |
0,329 |
0,392 |
0,455 |
0,581 |
1,660 |
2,448 |
|
Площадь сечения (среднее значение)
для прохода теплоносителя, м2 |
0,004643 |
0,004643 |
0,004643 |
0,004643 |
0,004643 |
0,009419 |
0,014195 |
|
Масса, кг, не более |
34,0 |
40,0 |
45,0 |
50,0 |
61,0 |
158,0 |
233,0 |
Калориферы
КПСк4
|
Наименование показателя |
КПСк4-6 |
КПСк4-7 |
КПСк4-8 |
КПСк4-9 |
КПСк4-10 |
КПСк4-11 |
КПСк4-12 |
|
Производительность по воздуху, м3/ч |
2500 |
3150 |
4000 |
5000 |
6300 |
16000 |
25000 |
|
Производительность по теплу, КВт |
68,0 |
84,5 |
105,2 |
126,3 |
158,5 |
424,0 |
656,1 |
|
Площадь поверхности теплообмена, м2 |
18,1 |
22,3 |
26,5 |
30,8 |
39,2 |
114,5 |
172,9 |
|
Площадь фронтального сечения, м2 |
0,267 |
0,329 |
0,392 |
0,455 |
0,581 |
1,660 |
2,448 |
|
Площадь сечения (среднее значение)
для прохода теплоносителя, м2 |
0,006103 |
0,006103 |
0,006103 |
0,006103 |
0,006103 |
0,008491 |
0,018838 |
|
Масса, кг, не более |
41,0 |
48,0 |
55,0 |
61,0 |
78,0 |
201,0 |
298,0 |
|
|
Производительность по теплу, указанная в
таблице приведена для режима:
Температура воздуха на входе, °C - минус 20
Давление пара, МПа - 0,1 |
 |
|
|
|
|
|

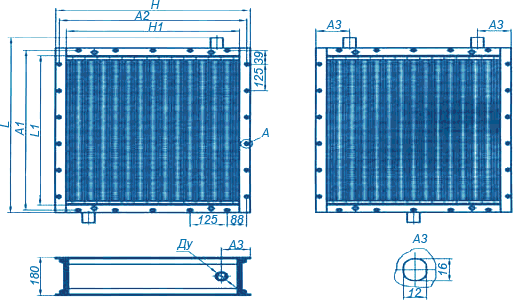

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ |
|
КПСк3
|
Габаритные и присоединительные
размеры, мм |
КПСк3-6 |
КПСк3-7 |
КПСк3-8 |
КПСк3-9 |
КПСк3-10 |
КПСк3-11 |
КПСк3-12 |
|
А1±5 |
578
|
703 |
828 |
953 |
1203 |
1703 |
1703 |
|
А2±3 |
551 |
551 |
551 |
551 |
551 |
1050 |
1551 |
|
А3 |
82,5 |
82,5 |
82,5 |
82,5 |
82,5 |
290 |
415 |
|
L |
689 |
814 |
939 |
1064 |
1314 |
1798 |
1798 |
|
L1 |
530 |
655 |
780 |
905 |
1175 |
1655 |
1655 |
|
H |
575 |
575 |
575 |
575 |
575 |
1075 |
1575 |
|
H1 |
503 |
503 |
503 |
503 |
503 |
1003 |
1503 |
|
Ду |
50 |
50 |
50 |
50 |
50 |
65 |
80 |
КПСк4
|
Габаритные и присоединительные
размеры, мм |
КПСк4-6 |
КПСк4-7 |
КПСк4-8 |
КПСк4-9 |
КПСк4-10 |
КПСк4-11 |
КПСк4-12 |
|
А1±5 |
578
|
703 |
828 |
953 |
1203 |
1703 |
1703 |
|
А2±3 |
551 |
551 |
551 |
551 |
551 |
1050 |
1551 |
|
А3 |
82,5 |
82,5 |
82,5 |
82,5 |
82,5 |
290 |
415 |
|
L |
689 |
814 |
939 |
1064 |
1314 |
1798 |
1798 |
|
L1 |
530 |
655 |
780 |
905 |
1175 |
1655 |
1655 |
|
H |
575 |
575 |
575 |
575 |
575 |
1075 |
1575 |
|
H1 |
503 |
503 |
503 |
503 |
503 |
1003 |
1503 |
|
Ду |
50 |
50 |
50 |
50 |
50 |
65 |
80 |
|
|
|
|
|
|
|
