Воздухонагреватель ВЭ

НАЗНАЧЕНИЕ
Воздухонагреватели электрические являются комплектующим изделием для воздухонагревательных установок серии УВЭ, ЭКУ, применяемых для отопления и вентиляции помещений промышленного, сельскохозяйственного, коммунального и культурного назначения, а также для других установок, взамен электрокалориферов серии СФО-1Т. Вид климатического исполнения - УХЛ4 по ГОСТ 15150-69.

Корпус воздухонагревателя изготовлен из листовой стали.

Воздухонагреватели комплектуются нагревателями (ТЭН диаметром 13 мм) из углеродистой стали обыкновенного качества с алюминиевым накатным оребрением. Возможна комплектация нагревателями, оребренными навивной стальной лентой. Применяемые на нагревательных элементах материалы не выделяют при работе вредных веществ. Корпус воздухонагреватея изготовлен из листовой стали.
На воздухонагревателе установлено температурное реле ТВ-130 (или аналогичное), отключающее воздухонагреватель при превышении температуры оребрения ТЭН свыше 130 °С.

Воздухонагреватели исполнения "01" укомплектованы нагревателями (ТЭН) мощностью 2,5 кВт, исполнения "02" - нагревателями мощностью 1,6 кВт.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОЗДУХОНАГРЕВАТЕЛЕЙ ВЭ

Характеристики	ВЭ-15-02	ВЭ-30-01	ВЭ-30-02	ВЭ-45-01	ВЭ-45-02	ВЭ-65-01	ВЭ-65-02	ВЭ-90-01
Установленная мощность, кВт, не более	14,4	22,5	28,8	45	43,2	67,5	57,6	90,0
Номинальная мощность одного нагревателя, кВт	1,6	2,5	1,6	2,5	1,6	2,5	1,6	2,5
Число электрических секций	3
Производительность по воздуху, м3/час, не менее	1700	2000	2500	3000	3000	4000	4000	6000
Перепад температур вход/выход при минимальной подаче воздуха, °С, не более	35	45	45	55	55	65	65	65
Допустимая температура воздуха на выходе, °С, не более	100
Аэродинамическое сопротивление по воздуху, Па, не более	250	250	300	300	300	300	300	300
Масса, кг, не более	19	19	33	33	38	38	48	48
Напряжение сети, В	380±28,5
Напряжение на нагревателе, В	220±16,5
Частота, Гц	50
Число фаз	3
Схема соединения нагревателей в секции	«звезда»
Степень защиты оболочки	IP30

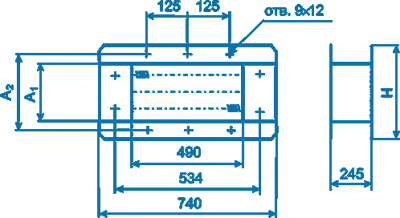

Высота H, мм	250		385		520		655
А1, мм	170		305		440		575
А2, мм	215		350		485		620
