085
347Nm
Input speed (n1) =
1400rpm |
n2
[rpm] |
i |
kW
[kW] |
Nm
[Nm] |
f.s |
P1r
[kW] |
Nm max
[Nm] |
B5 |
B14 |
Динамическая эффективность
RD |
Mn
[mm] |
|
|
71 B5 |
80 B5 |
90 B5 |
100/112
B5 |
|
80
B14 |
90
B14 |
100/112
B14 |
 |
200 |
7 |
4.0 |
168 |
1.5 |
6.1 |
257 |
|
|
B |
B |
|
|
B |
B |
|
88 |
4.23 |
|
140 |
10 |
4.0 |
218 |
1.3 |
5.2 |
284 |
|
|
B |
B |
|
|
B |
B |
|
80 |
4.2 |
|
100 |
14 |
3.0 |
223 |
1.4 |
4.1 |
305 |
|
|
B |
B |
|
|
B |
B |
|
78 |
4.5 |
|
70 |
20 |
2.2 |
237 |
1.2 |
2.7 |
294 |
|
|
B |
B |
|
|
B |
B |
|
79 |
3.4 |
|
64 |
22 |
2.2 |
258 |
1.1 |
2.5 |
294 |
|
|
B |
B |
|
|
B |
B |
|
78 |
3.1 |
|
50 |
28 |
2.2 |
315 |
1.1 |
2.4 |
347 |
|
|
B |
B |
|
|
B |
B |
|
75 |
4.7 |
|
37 |
38 |
1.5 |
276 |
1.2 |
1.8 |
336 |
|
B |
B |
|
|
|
B |
|
|
71 |
3.5 |
|
30 |
46 |
1.5 |
320 |
1.0 |
1.5 |
326 |
|
B |
B |
|
|
|
B |
|
|
68 |
3.1 |
|
27 |
52 |
1.1 |
258 |
1.1 |
1.2 |
289 |
|
B |
B |
|
|
|
B |
|
|
66 |
2.7 |
|
21 |
67 |
1.1 |
327 |
0.9 |
0.97 |
289 |
|
B |
B |
|
|
|
B |
|
|
65 |
2.1 |
|
18.9 |
74 |
0.75 |
220 |
1.2 |
0.91 |
268 |
|
B |
B |
|
|
|
B |
|
|
58 |
1.9 |
|
14.6 |
96 |
0.55 |
191 |
1.3 |
0.70 |
242 |
|
B |
B |
|
|
|
B |
|
|
53 |
1.5 |
|
|
|
|
* |
- |
Динамическая эффективность |
|
/ |
|
|
|
- |
Доступные фланцы двигателя |
|
/ |
|
В |
- |
Поставляется с втулкой входного вала |
|
|
|
|
|
|

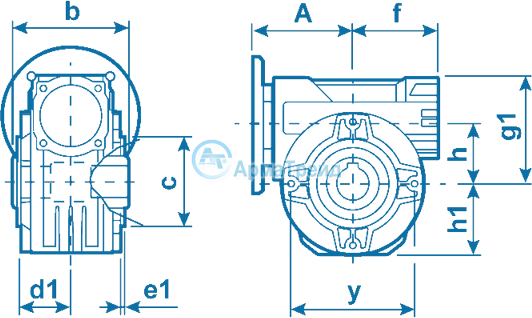

Исполнение -
FB |
|
|
 |
|
|
|
Редуктор |
n (H8) |
b |
c (h8) |
d1 |
e1 |
f |
g1 |
h |
h1 |
h |
11 |
m1 |
PAM / A (mm) |
|
B085FB
P085FB
M085FB |
35 |
135 |
Ø110 |
64 |
3.5 |
100 |
138 |
85 |
94.5 |
130 |
10 |
38.3 |
71B5 |
80-90B5 |
100/112B5 |
80B14 |
90B14 |
100/112B14 |
|
116 |
118 |
124 |
116 |
116 |
116 |
|
|
|
|
|
|
Исполнение на лапах
-
PA/PV/PB |
|
|
 |
|
 |
|
 |
|
...085PA |
|
...085PV |
|
...085PB |
|
|
|
|
|
|
Редуктор |
Тип лап |
a1 |
H |
R |
S |
T |
U |
V |
Y |
W |
ØZ |
|
085 |
B |
85 |
142 |
145 |
5 |
182 |
140 |
180 |
236.5 |
280 |
Ø10.5 |
|
S |
85 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
|
|
|
|
|
Монтажные фланцы |
|
|
 |
|
|
|
Редуктор
и
тип фланца
*S-series |
ØD |
E |
G |
L |
N |
O |
p |
Q |
Kit code |
|
085FC |
152 |
+0.06
+0 |
5 |
16 |
108 |
40.5 |
176 |
205 |
13 |
1 -
K085.9.010 |
|
085FL |
152 |
+0.06
+0 |
5 |
16 |
148.5 |
81 |
176 |
205 |
13 |
1 -
K085.9.010
2 -
K085.0.201 |
|
085F1* |
130 |
H7 |
5 |
13 |
117.5 |
50 |
165 |
200 |
11.5 |
1 -
KS085.9.012 |
|
085F2* |
152 |
+0.06
+0 |
5 |
15 |
147.5 |
80 |
180 |
205 |
12.5 |
1 -
KS085.9.013 |
|
085F4* |
130 |
H7 |
5 |
13 |
106.5 |
39 |
165 |
200 |
13 |
1 -
KS085.9.015 |
|
|
|
|
|
|
Входной быстроходный вал |
|
|
|
R085 |
Тип вала |
d (h6) |
e |
g |
h |
m |
 |
B |
Ø25 |
28 |
8 |
50 |
112 |
|
S |
Ø24 |
27 |
8 |
50 |
112 |
| |
|
RE085 |
d (h6) |
e |
g |
h |
m |
D |
E |
Q |
X |
 |
Ø25 |
28 |
8 |
50 |
112 |
Ø25 |
50 |
121 |
M8 |
| |
|
PE085 |
D |
E |
Q |
X |
 |
Ø25 |
50 |
121 |
M8 |
|
|
|
|
|
|
Односторонний выходной вал
- S |
|
|
|
|
Редуктор |
b1 |
c1 |
d1
-0.005
-0.020 |
e1 |
m1 |
n1 |
o1 |
t2 |
Kit code
*S-series |
|
085 |
10 |
60 |
Ø35 |
73.5 |
141 |
214.5 |
M10X23 |
38 |
K0855028 |
|
|
|
|
|
|
Двухсторонний выходной вал
- D |
|
|
|
|
Редуктор |
b1 |
c1 |
d1
-0.005
-0.020 |
e1 |
f1 |
l1 |
o1 |
t2 |
Kit code
*S-series |
|
085 |
10 |
60 |
Ø35 |
73.5 |
135 |
282 |
M10X23 |
38 |
K0855029 |
|
|
|
|
|
|
Полые выходные валы
специального исполнения |
|
Для пищевых производств, морского применения,
коррозионных и высокогигиеничных сред. |
|
|
|
Полый вал
из нержавеющей стали |
|
Редуктор |
ØD |
T |
К |
Code |
|
085 |
35 |
38.3 |
10 |
MI035 |
|
|
Специальный полый вал |
|
Редуктор |
ØD |
T |
К |
Code |
|
085 |
38 |
41.3 |
10 |
ACR38 |
|
Специальный полый вал по стандарту
NEMA
из нержавеющей стали |
|
Редуктор |
ØD |
T |
К |
Code |
|
085 |
38.1 |
42.4 |
9.52 |
MIU38 |
|
1.500" |
1.670" |
0.375" |
|
|
|
|
|
|
|
Моментный рычаг (Реактивная штанга)
- BR |
|
|
 |
|
|
|
Редуктор |
A |
B |
C |
D |
E |
F |
G |
H |
I |
Kit code |
|
085 BR |
200 |
80 |
320 |
111 |
130 |
11 |
25 |
21 |
6 |
K0859027 |
|
| |
