Двухступенчатые редукторы HR

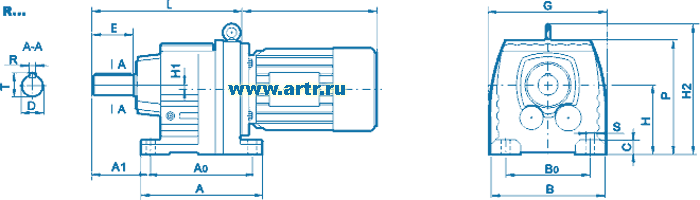

Типоразмер	присоединительные размеры					выходной вал				габаритные размеры
Типоразмер	H	A0	В0	A1	S	D	R	T	E	L	A	В	G	С	P	H1	H2
HR07	65-0.5	95	85	48	6.5	20k6	6	22.5	40	145	108.5	103	103	11	107	0	-
HR17	75-0.5	110	110	58	9	20k6	6	22.5	40	174	131	140	140	12	134	0	-
HR27	90-0.5	130	110	75	9	25k6	8	28	50	193	152	145	151	18	147	3.4	-
HR37	90-0.5	130	110	75	9	25K6	8	28	50	201	160	145	161	18	151	4.9	-
HR47	115-0.5	165	135	90	13.5	30K6	8	33	60	235	195	170	184	24	190	15.4	-
HR57	115-0.5	165	135	100	135	35k6	10	38	70	257	200	190	202	24	187	11.2	-
HR67	130-0.5	195	150	100	14	35K6	10	38	70	280	235	210	221	30	215	19.4	243
HR77	140-0.5	205	170	115	17.5	40K6	12	43	80	300	245	230	241	30	234	9.9	269
HR87	180-0.5	260	215	140	17.5	50K6	14	53.5	100	372	310	290	303	45	298	16.8	345
HR97	225-0.5	310	250	160	22	60m6	18	64	120	440	365	340	354	55	368	11.2	418
HR107	250-0.5	370	290	185	26	70m6	20	74.5	140	495	440	400	415	65	411	24.4	475
HR137	315-1	410	340	220	33	90m6	25	95	170	589	490	450	464	70	505	35.2	562
HR147	355-1	500	380	260	39	110m6	28	116	210	695	590	530	548	80	569	41	637
HR167	425-1	580	500	270	39	120m6	32	127	210	790	670	660	678	100	679	63	749

Габаритные и присоединительные размеры входных фланцев

Типоразмер	Фланец	Fig.	B5	E5	F5	G2	G5	S5	Z5	D1	L1	T1	U1
R37	PAM:63	1	95	115	3.5	120	140	M8	72	11	23	12.8	4
	PAM:71		110	130			160			14	30	16.3	5
	PAM:80		130	165	4.5		200	M10	106	19	40	21.8	6
	PAM:90*									24	50	27.3	8
R47 R67	PAM:63	1	95	115 130	3.5	160	140	M8	66	11	23	12.8	4
	PAM:71		110				160			14	30	16.3	5
	PAM:80		130	165	4.5		200	M10	99	19	40	21.8	6
	PAM:90									24	50	27.3	8
	PAM:100*		180	215	5		250	M12	134	28	60	31.3	8
	PAM:112*
R77	PAM:71	1	110	130	3.5	200	160	M8	60	14	30	16.3	5
	PAM:80		130	165	4.5		200	M10	92	19	40	21.8	6
	PAM:90									24	50	27.3	8
	PAM:100*		180	215	5		250	M12	126	28	60	31.3	8
	PAM:112*
	PAM:132*		230	265			300		179	38	80	41.3	10
R87	PAM:80	1	130	165	4.5	250	200	M10	87	19	40	21.8	6
	PAM:90									24	50	27.3	8
	PAM:100		180	215	5		250	M12	121	28	60	31.3	8
	PAM:112
	PAM:132		230	265			300		174	38	80	41.3	10
	PAM:160*		250	300	6		350	M16	232	42	110	45.3	12
	PAM:180*									48		51.8	14
R97	PAM:100	1	180	215	5	300	250	M12	116	28	60	31.3	8
	PAM:112
	PAM:132		230	265			300		169	38	80	41.3	10
	PAM:160		250	300	6		350	M16	227	42	110	45.3	12
	PAM:180									48		51.8	14
	PAM:200		300	350	7		400		268	55		59.3	16
	PAM:225*	2	350	400			450		283	60	140	64.4	18
R107	PAM:100	1	180	215	5	350	250	M12	110	28	60	31.3	8
	PAM:112
	PAM:132		230	265			300		163	38	80	41.3	10
	PAM:160		250	300	6		350	M16	221	42	110	45.3	12
	PAM:180									48		51.8	14
	PAM:200		300	350	7		400		262	55		59.3	16
	PAM:225	2	350	400			450		277	60	140	64.4	18
R137	PAM:132	1	230	265	5	400	300	M12	156	38	80	41.3	10
	PAM:160		250	300	6		350	M16	214	42	110	45.3	12
	PAM:180								255	48		51.8	14
	PAM:200		300	350	7		400			55		59.3	16
	PAM:225	2	350	400			450		270	60	140	64.4	18
R147	PAM:132	1	230	265	5	450	300	M12	148	38	80	41.3	10
	PAM:160		250	300	6		350	M16	206	42	110	45.3	12
	PAM:180									48		51.8	14
	PAM:200		300	350	7		400		247	55		59.3	16
	PAM:225	2	350	400			450		262	60	140	64.4	18
	PAM:250		450	500			550		336	65		69.4
	PAM:280									75		79.9	20
R167	PAM:160	1	250	300	6	550	350	M16	198	42	110	45.3	12
	PAM:180									48		51.8	14
	PAM:200		300	350	7		400		239	55		59.3	16
	PAM:225	2	350	400			450		254	60	140	64.4	18
	PAM:250		450	500			550		328	65		69.4
	PAM:280									75		79.9	20
