Методика расчета консольных нагрузок на выходной вал


РЕДУКТОРЫ

Методика расчета консольных нагрузок на выходной вал


Радиальная нагрузка

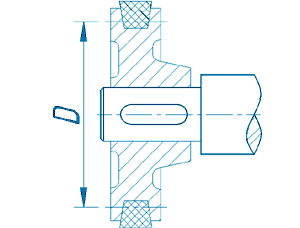

Для правильного выбора редуктора действующая радиальная нагрузка на выходном валу редуктора Fr не должна превышать максимально допустимого значения Fr2. Действующая радиальная нагрузка рассчитывается по формуле:


Методика выбора габарита редуктора, исходя из радиальной нагрузки на выходной вал:

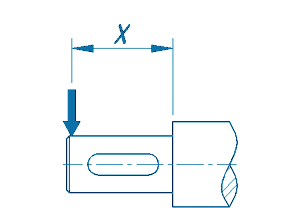

1. Определяем место приложения радиальной нагрузки, расстояние Х

2. Определяем по каталогу выбранного редуктора, коэффициенты a, b, c
3. Определяем максимально допустимую радиальную нагрузку, действующую на подшипники, при чем полученное значение должно быть больше действующей радиальной нагрузки(*) :

4. Определяем максимально допустимую радиальную нагрузку, действующую на выходной вал, при чем полученное значение должно быть больше действующей радиальной нагрузки(**) :

Для правильного выбора редуктора необходимо выполнить оба условия (*) и (**).

Осевая нагрузка

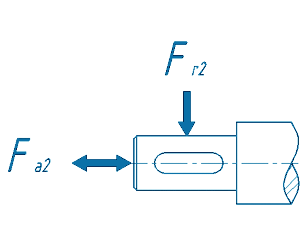

Осевая нагрузка рассчитывается по ниже приведенной формуле:

Расчет консольных нагрузок на входной вал производится аналогично.
