Насос К8/18а


Насос консольный К 8/18а Назначение и конструкция:
Консольный насос - центробежный, горизонтальный, консольный, с сальниковым уплотнением вала. предназначен для перекачивания воды (кроме морской) жидкостей с водой по плотности, вязкости и химической активности. Материал основных частей - серый чугун.
Насосы центробежные консольные типов К 8/18 и агрегаты электронасосные на их основе предназначены для перекачивания воды (кроме морской), а также других жидкостей, сходных с водой по плотности, вязкости и
химической активности, с температурой от 263 до 358 К (от минус 10 до +85° С),
рН=6…9, с содержанием твердых включений не более 1% по массе и размером не
более 0,2 мм.
Насосы К относятся к видам изделия 1 (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении У3.1 и Т2 по ГОСТ 15150-69. Насосы (агрегаты) не предназначены для эксплуатации во взрыво- и пожароопасных помещениях.



Технические характеристики насоса К 8/18а


Марка агрегата

Подача, м3/час

Напор, м

Частота
 вращения, об/мин

Потребляемая мощность,
 кВт

Допускаемый
кавитационный запас,
м

К8/18а

12.5

20.00

2900

1.80

3.80

Давление на входе в насос, мПа (кгс/см2) не более: 0,25 (2,5)

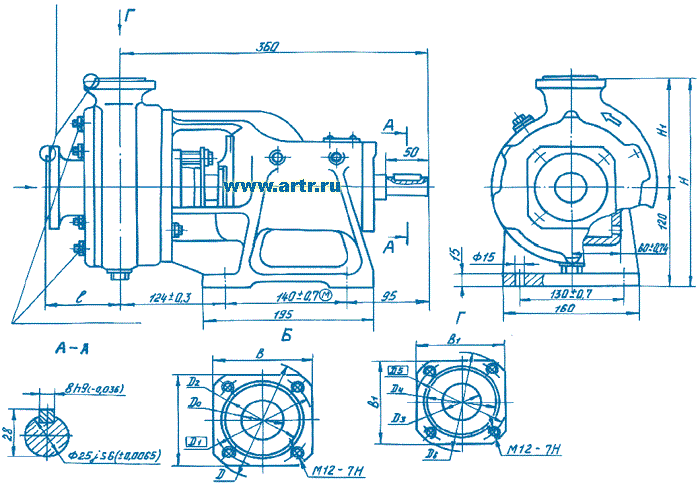

Габаритные и присоединительные размеры
 насос
К 8/18а



Насос К 8/18а


Типоразмер насоса l Н Н1 В D D0 D1 D2 D3 D4 D5 D6 В1 Масса,
кг

К8/18а

80 262 140 110 140 50 110 90 32 70 90 120 95 32

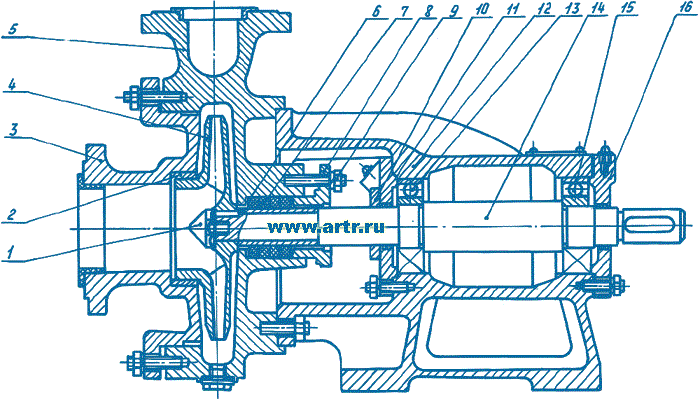

Устройство и принцип работы
агрегат насосный К 8/18а



Насос типа К – центробежный, горизонтальный, консольный, с сальниковым уплотнением вала. Корпус насоса крепится к фланцу опорного кронштейна. В корпусе насоса выполнен спиральный отвод. Рабочее колесо – одностороннего входа, закрытого типа. Подвод жидкости к рабочему колесу осевой. Напорный патрубок выполнен в корпусе насоса и расположен в одной плоскости с осью вращения и входным патрубком. Ротор насоса приводится во вращение электродвигателем через соединительную муфту. Опорами ротора служат один радиально-упорный и один радиальный шарикоподшипники, установленные в кронштейне. Подшипники смазываются консистентной смазкой ЛИТОЛ 24 ГОСТ 21150-87. Направление вращения ротора – по часовой стрелке, если смотреть со стороны привода. В верхней части корпуса имеется отверстие, закрытое пробкой, для выпуска воздуха. В нижней части корпуса насоса имеется отверстие, закрытое пробкой, для слива остатков жидкости при остановке насоса на длительное время. В кронштейне имеется отверстие, предназначенное для отвода утечки жидкости через сальник. Присоединительные размеры фланцев – по ГОСТ 12815-80.



агрегат насосный К 8/18а




Структура условного обозначения насосного агрегата


Условное обозначение насоса (агрегата) при заказе:
Насос (агрегат) К 8/18а У3.1
где К - консольный
8 – подача, м3/ч
18 – напор, м
У3.1 – климатическое исполнение и категория размещения.
При поставке насоса с одним из вариантов рабочих колес по внешнему
диаметру, добавляется индекс:
«м» - увеличенный диаметр;
«а» - уменьшенный для работы в средней части поля Q-Н;
«б» - уменьшенный для работы в нижней части поля.
