Насос 1КС

Насос 1КС Назначение и конструкция: Насос 1КС и электронасосные агрегаты на их основе применяются в пароводяных сетях электростанций, работающих на органическом топливе. Насос 1Кс - центробежный, горизонтальный секционный, с односторонним расположением рабочих колес. Принцип действия насоса заключается в преобразовании механической энергии привода в гидравлическую энергию жидкости. Всасывающий патрубок находится в корпусе всасывания и направлен вправо от горизонтальной оси насоса, если смотреть со стороны привода. Нагнетательный патрубок находится в корпусе нагнетания и направлен вертикально вверх. Опорные лапы прилиты снизу к корпусам всасывания и нагнетания. Фиксированное положение оси вала обеспечивается жесткой штифтовкой лап корпуса нагнетания и подвижной штифтовкой лап корпуса всасывания. Герметичность стыков секций, корпуса всасывания, корпуса шнека и корпуса нагнетания обеспечивается кольцами из теплостойкой резины.

Перекачиваемая жидкость: Насосы центробежные конденсатные типа 1Кс и агрегаты электронасосные на их основе, предназначенные для перекачивания конденсата или пресной воды с рН = 6.8...9,2, с содержанием твердых включений с концентрацией не более 5 мг/л с максимальным размером до 0,1 мм.

маркированный список Условные обозначения
маркированный список Подробное описание

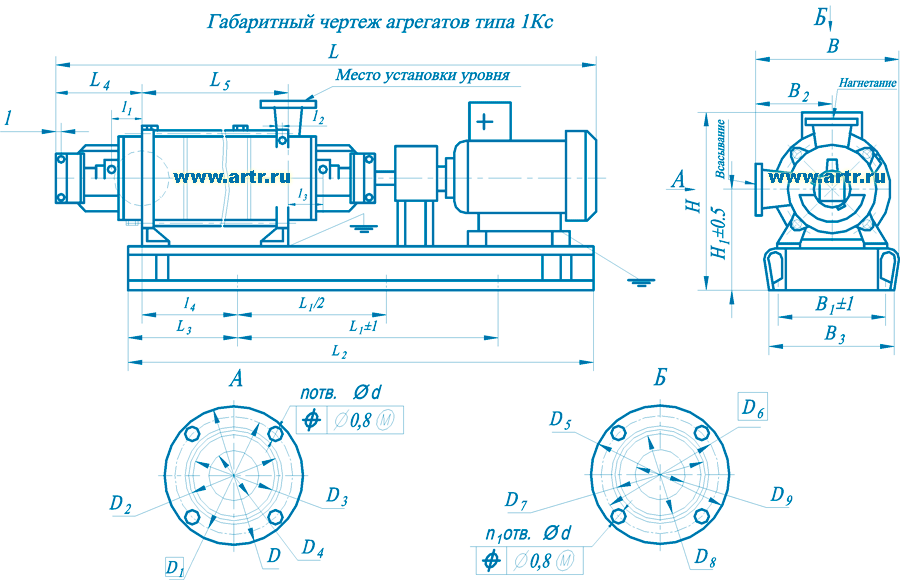

Сводная таблица характеристик центробежных конденсатных насосов типа 1Кс


Марка агрегата

Подача, м3/час

Напор, м

Частота вращения, об/мин

Потребляемая мощность, кВт

Допускаемый кавитационный запас, м

1КС 20-50

20

50.00

2950

5.70

1.50

1КС 20-110

20

110.00

2950

13.50

1.50

1КС 32-150

32

150.00

2950

25.00

1.60

1КС 50-55

50

55.00

2950

14.00

1.60

1КС 50-110

50

110.00

2950

25.00

1.60

1КС 80-155

80

155.00

2950

63.00

1.60

1КС 80-100

80

100.00

2950

39.80

1.60

Давление на входе в насос, мПа (кгс/см2) не более: 0,98 (10)

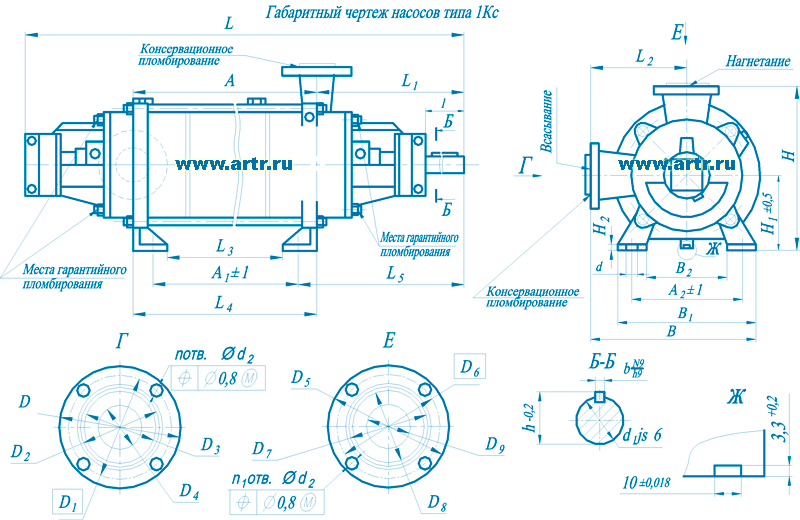

Насос 1КС

Марка насоса

L

L1

L2

L3

L4

L5

A

A1

A2

B

B1

B2

H

H1

H2

D

D1

1КС 20-50

960

345

170

212

325

375

325

255

200

290

240

130

290

120

15

195

160

1КС 20-110

1270

345

170

518

630

375

630

560

200

290

240

130

290

120

15

195

160

1КС 32-150

1330

410

250

435

585

460

585

485

290

420

340

150

430

180

20

215

180

1КС 50-55

1020

395

255

160

280

435

280

200

300

440

370

180

455

200

20

245

210

1КС 50-110

1195

395

255

335

455

435

455

375

300

440

370

180

455

200

20

245

210

1КС 80-155

1265

445

300

265

405

485

405

325

360

510

420

230

500

200

25

280

240

1КС 80-100

1155

445

300

155

295

485

295

215

360

510

420

230

500

200

25

280

240

Марка насоса

D2

D3

D4

D5

D6

D7

D8

D9

d

d1

d2

b

h

n

n1

l

Масса.кг

1КС 20-50

133

121

80

160

125

102

88

50

19

18

18

6

19.5

4

4

42

95

1КС 20-110

133

121

80

160

125

102

88

50

19

18

18

6

19.5

4

4

42

145

1КС 32-150

158

150

100

180

145

122

95

65

24

30

18

10

33

8

8

80

320

1КС 50-55

184

176

125

195

160

133

121

80

24

30

18

10

33

8

8

80

225

1КС 50-110

184

176

125

195

160

133

121

80

24

30

18

10

33

8

8

80

280

1КС 80-155

212

204

150

230

190

158

150

100

24

36

22

10

39

8

8

80

360

1КС 80-100

212

204

150

230

190

158

150

100

24

36

22

10

39

8

8

80

330



Насос 1КС

Марка агрегата

Двигатель

Мощность.

L

L1

L2

L3

L4

L5

l

l1

l2

l3

l4

В

В1

В2

В3

Н

Н1

Д

Д1

Д2

Д3

Д4

Д5

Д6

Д7

Д8

Д9

n

n1

D

Масса. кг

1КС 20-50

5А112М2

7.5

1465

650

1040

170

300

325

30

88

25

80

152.5

305

190

170

225

400

232

195

160

133

121

80

160

125

102

88

50

4

4

18

185

1КС 20-110

5А160S2

15

1945

1000

1465

320

300

625

30

88

25

80

295.5

325

250

170

280

515

272

195

160

133

121

80

160

125

102

88

50

4

4

18

310

1КС 32-150

АИР160S2

15

1600

840

1165

140

385

280

25

120

23

95

118.5

450

300

255

344

620

360

245

210

184

176

125

195

160

133

121

80

8

8

18

420

1КС 50-55

АИР180М2

30

1880

1100

1385

140

385

455

25

120

23

95

123.5

455

275

255

374

620

360

245

210

184

176

125

195

160

133

121

80

8

8

18

550

1КС 50-110

АИР180М2

30

2015

1085

1525

280

340

585

25

110

23

75

237.5

438

305

250

350

600

340

215

180

158

150

100

180

145

122

95

65

8

8

18

580

1КС 80-155

5АМ250S2

75

2210

1000

1570

250

415

405

30

165

7

108

232.5

535

360

300

428

830

450

280

240

212

204

150

230

190

158

150

100

8

8

22

970

1КС 80-100

5А200L2

45

1950

1000

1340

170

415

295

30

165

7

108

152.5

530

350

300

418

685

425

280

240

212

204

150

230

190

158

150

100

8

8

22

700




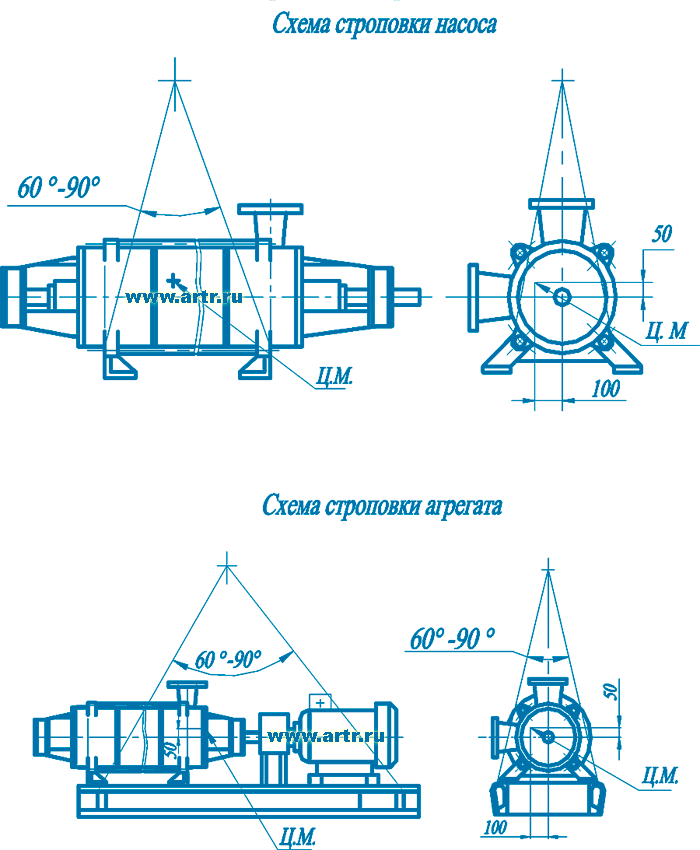

Насос 1КС

Назначение агрегата: насос 1КС горизонтального исполнения с приводом осуществляемым от электродвигателя предназначен для перекачивания конденсата и аналогичных сред на тепловых электрических станциях. Конденсат отработавшего пара и паровых турбин, а также греющего пара теплообменника должен иметь температуру не более 90 °С, водородный показатель рН от 6,8 до 9,2; концентрация твердых частиц размером более 0,1 мм не должна превышать 5 мг/л. Насосы используются для перекачки водного конденсата отработанного пара в паровых турбинах, конденсата греющего пара из теплообменных аппаратов и пресной воды. Всасывающий патрубок находится в корпусе всасывания и направлен вправо от горизонтальной оси насоса. Нагнетательный патрубок находится в корпусе нагнетания и направлен вертикально вверх. Опорные лапы прилиты снизу к корпусам всасывания и нагнетания. Фиксированное положение оси вала обеспечивается жесткой штифтовкой лап корпуса нагнетания и подвижной штифтовкой лап корпуса всасывания. Герметичность стыков секций, корпуса всасывания, корпуса шнека и корпуса нагнетания обеспечена кольцами из теплостойкой резины.

Особенности конструкции: горизонтальный электронасосный агрегат с центробежным секционным многоступенчатым насосом с односторонним расположением рабочих колес и предвключенным шнеком. Электронасосный агрегат включает в себя насос 1КС и приводной двигатель, установленный на общей фундаментной плите. Привод соединяется с насосом при помощи упругой втулочно-пальцевой муфты для насосов 1Кс32, 1Кс50, 1Кс80 и упругой муфты со звездочкой для насоса 1Кс20. Ротор насоса состоит из вала, рабочих колес, шнека, разгрузочного барабана, втулок, деталей уплотнения и крепежных деталей. Между колесом последней ступени и барабаном предусмотрен зазор, являющийся компенсатором температурных напряжений при нагреве рабочих колес перекачиваемым конденсатом. Опорами ротора служат сферические подшипники. Ротор насоса 1Кс20 разгружен от осевых сил с помощью барабана. В насосах 1Кс50,1Кс32и 1Кс80 применяются разгруженные рабочие колеса. Остаточные осевые силы воспринимаются подшипником. Направление вращения для насосов 1Кс20 правое по часовой стрелке, для насосов 1Кс50, 1Кс32 и 1Кс80 - левое против часовой стрелки, если смотреть со стороны двигателя.

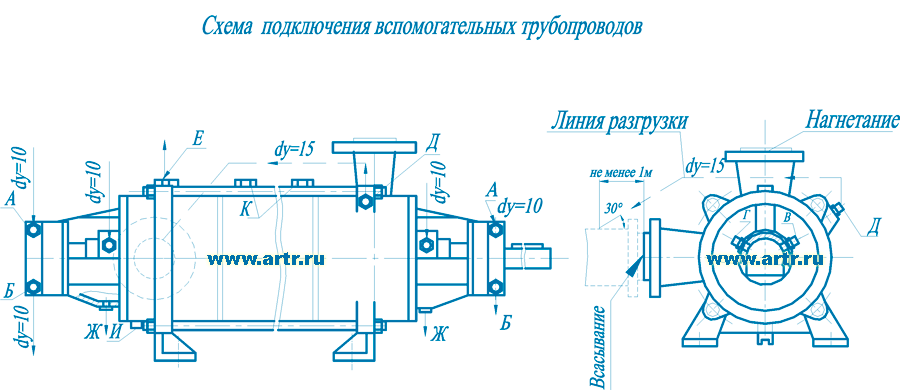

В корпусах всасывания и нагнетания предусмотрены резьбовые отверстия М16х1.5, закрытые пробками для подвода охлаждающей жидкости к сальниковым уплотнениям. В верхней части корпуса всасывания имеется отверстие М30х2, закрытое пробкой, для соединения с воздушным пространством конденсатора ( в случае работы насоса под вакуумом), в нижней части предусмотрено отверстия М16х1.5, для слива остатков жидкости. Концевые уплотнения насоса- сальниковые. Между кольцами набивки установлено кольцо сальника (кольцо гидрозатвора) к которому, чтобы исключить возможность подсоса воздуха, а также для охлаждения подводится конденсат или химически обессоленная вода. В корпусе нагнетания предусмотрены штуцеры М27х2 для соединения разгрузочной камеры со всасывающим трубопроводом и отверстия М16х1,5 для слива остатков жидкости. В каждой диафрагме предусмотрено два отверстия М16х1,5, закрытые пробками для выпуска воздуха при заполнении насоса и слива остатков жидкости. В кронштейнах предусмотрено два резьбовых отверстия М16х1,5 для подвода и отвода охлаждающей воды к стаканам подшипников и по одному отверстию М16х1,5 для отвода утечек из сальникового уплотнения. Присоединительные размеры фланцев всасывающего и напорного патрубков выполнены по ГОСТ12815-80, исполнение 3.

Насос 1КС



Условное обозначение насоса

Насос или агрегат 1Кс 50-55 УХЛ4,
где 1 - порядковый номер модификации;
Кс - конденсатный;
50 - подача, м3/ч;
55 - напор, м;
УХЛ - климатическое исполнение;
4 - категория размещения
