НАСОСЫ / Водоснабжение / Насос конденсатный

Насос конденсатный КС

Насосы типа "КС" - центробежные, горизонтальные, многоступенчатые предназначены для перекачивания конденсата в паровых сетях тепловых электростанций, работающих на органическом топливе, а также жидкостей, сходных с содержанию твердых частиц. Конденсат должен иметь водородный показатель рН 6,8-9,2 и не должен содержать твердых частиц размером более 0,1 мм и концентрацией не более 5мг/л.

Уплотнение вала насоса - одинарное, двойное сальниковое или одинарное торцовое.
Наибольшее допускаемое избыточное давление на входе в насос, для насосов с мягким сальником, 0,35МПа (3,5 кгс/см2), с торцовым уплотнением 0,6 МПа (6,0 кгс/см2).

Материал деталей проточной части - серый чугун.
Температура перекачиваемой жидкости - + 125oС

маркированный список Условные обозначения
маркированный список Габаритные и присоединительные размеры
маркированный список Подробное описание


 Типоразмер насоса

Параметры насоса

Параметры двигателя

Масса

 Подача, м3/ч

 Напор, м

 Мощность, кВт

 Частота вращения, об/мин

 Насоса, кг

 Агрегата, кг

Кс 12-50

12

50

5,5

2900

152

305

Кс 12-110

12

110

11

2900

247

465

Кс 20-50

20

50

7,5

2900

157

320

Кс 20-110

20

110

18,5

2900

275

550

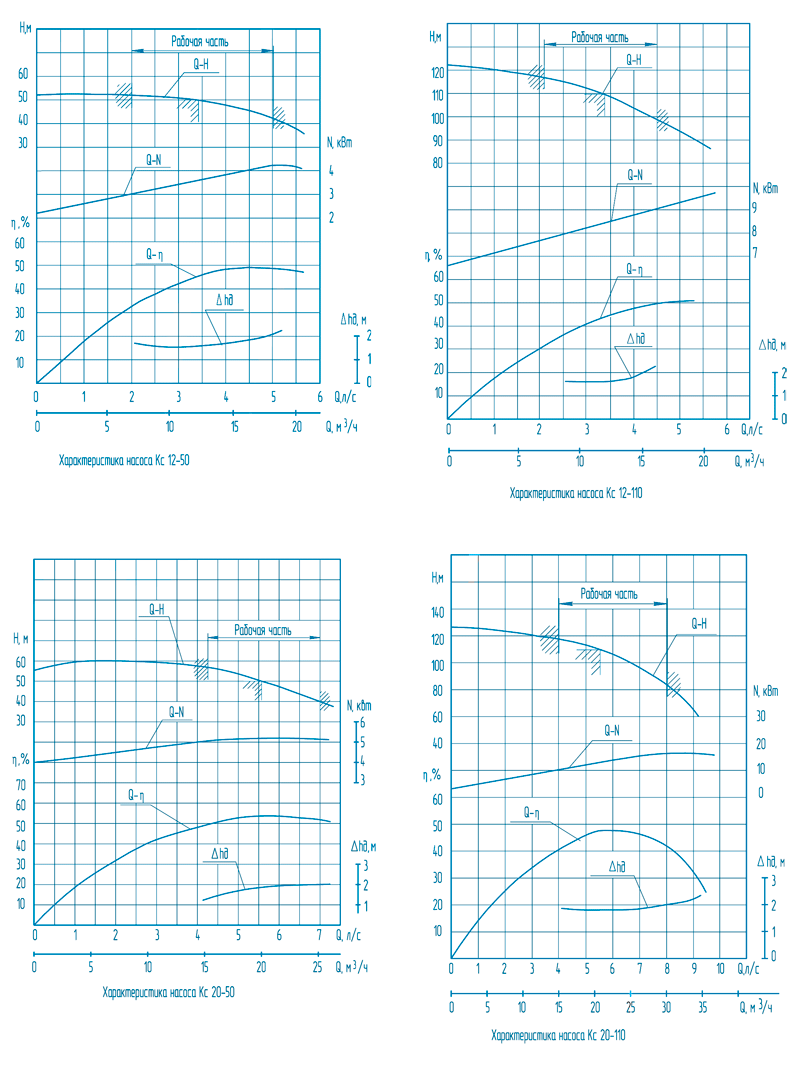

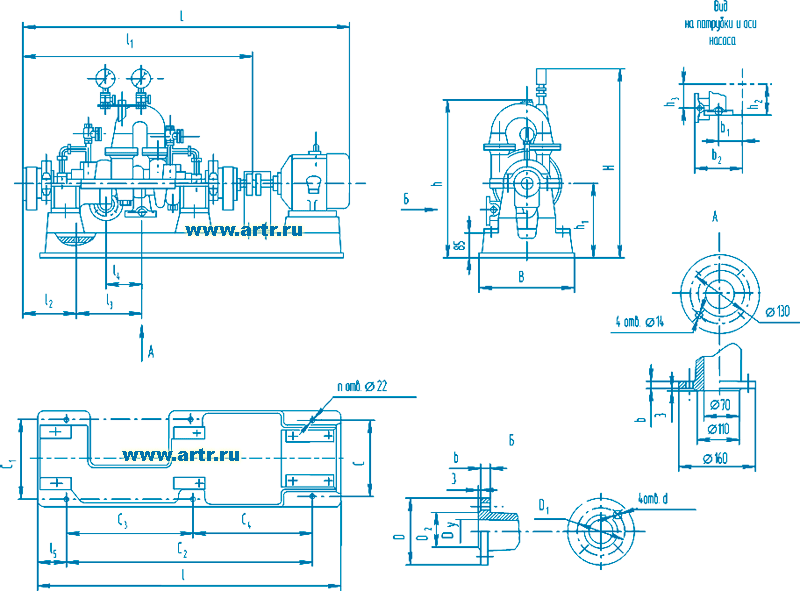

Габаритные и присоединительные размеры



Типоразмер насоса

B

b

b1

b2

С

С1

С2

С3

С4

Dy

D

D1

D2

d

H

h

h1

h2

h3

Кс12-50

 410

 16

 70

 175

 320

 320

 710

-

-

 40

 130

 100

 80

 14

 850

 680

 310

 150

 115

Кс12-110

447

18

70

210

360

360

-

600

590

40

145

110

88

18

1020

860

310

240

117

Кс20-50

410

16

77

175

320

320

760

-

-

50

140

110

90

14

860

660

300

160

120

Кс20-110

517

20

77

250

435

435

-

 700

 610

50

160

125

102

18

1025

880

320

230

120



Типоразмер насоса

Размеры, мм

Масса агрегата, кг

Двигатель

L

l

l1

l2

l3

l4

l5

n

Типоразмер

Мощность, кВт

Кс12-50

1400

1250

995

340

160

140

240

4

305

АИР100L2

5,5

Кс12-110

1645

1465

1140

250

270

120

155

6

465

АИР132М2
АИРМ132М2

11

1745

1545

1140

250

270

120

155

6

515

RА160МА2

Кс20-50

1455

1340

1013

345

155

145

250

4

320

АИР112М2
АИРМ112М2

7,5

Кс20-110

 1875

 1630

 1210

 250

 300

 140

 155

 6

 550

АИР160М2

18,5



Подъем

Испол-
нение

Конструктивные особенности

Перекачиваемые среды

Материалы исполнения

Проточная часть

Тип уплотне-
ния

I

Горизон-
тальные

Однокорпусные Одностороннего входа

Конденсат отработанного пара стационарных паровых турбин,конденсат греющего пара из теплообменных аппаратов. Жидкости,сходные с конденсатом по вязкости и химической активности, с водородным показателем (рН) от 6,8 до 9,2, с содержанием твердых частиц размером не более 0,1 мм и концентрацией не более 5 мг/л. Температура - до 398 К (+125 °С).

Чугун СЧ20

Мягкий сальник

Горизон-
тальные

Однокорпусные Секционные

Вертика-
льные

Двухкорпусные Секционные

-

II

Горизон-
тальные



Конденсат, подаваемый в деаэраторы АЭС и ТЭС. Температура - до 333 К (+60 °С).

Чугун СЧ20

Мягкий сальник

Вертика-
льные

Двухстороннего входа

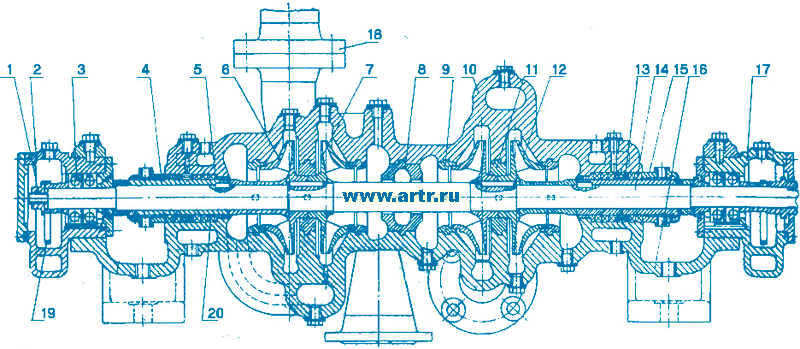

Разрез насоса типа КС 12-110 и Кс 20-110

Основные детали насоса: 1- гайка вала, 2- корпус подшипника, 3- подшипник, 4- втулка защитная, 5- грунд-букса, 6- колесо рабочее второй ступени, 7- колесо рабочее первой ступени, 8- диафрагма, 9- кольцо уплотняющее, 10- крышка корпуса, 11- проставок, 12- колесо рабочее четвертой ступени, 13- кольцо сальника, 14- вал, 15- крышка сальника, 16- корпус насоса, 17- корпус подшипника, 18- труба переводная, 19- кольцо смазочное, 20- сальниковая набивка.




Конденсатный насос Кс можно отнести к узкоспециализированным насосным агрегатам, однако вместе с тем благодаря своим характеристикам получил широкое распространение. Насосы КС наиболее распространены  на тепловых электростанциях. Также такое оборудование широко используется в химической промышленности. Конденсатный насос КС предназначены для перекачивания конденсата, образующегося из отработанного пара, а также жидкостей имеющих аналогичные с паром характеристики, с рН = 6.8...9,2, и содержанием твердых включений с концентрацией не более 5 мг/л с максимальным размером до 0,1 мм. Герметичность конструкции достигается при помощи применения специальных колец, изготовленных из специальной резины, обладающей теплостойкими свойствами. В процессе работы насоса происходит процесс преобразования механической энергии приводного механизма (электродвигателя) в энергию гидравлическую.
Конденсатный насос Кс выпускается в нескольких модификациях, каждая из которых имеет различия по своим рабочим техническим характеристикам. Все типы конденсатных насосов КС отличаются высоким качеством изготовления, надежностью и долговечностью. Опыт эксплуатации агрегатов показал их высокую экономичность при потреблении электроэнергии, а также высокую эффективность при решении задачи связанных со сбором парового конденсата.



Условное обозначение насоса

Условное обозначение насоса: КС12-50-УХЛ4
КС - тип насоса (конденсатный);
12 - подача, м3/ч;
50 - напор, м;
УХЛ - климатическое исполнение;
4 - категория размещения агрегата при эксплуатации.
