Центробежные насосы ЦНС
Насос ЦНС ЦНСГ ЦНСМ
 |
|
|
|
Насосы типа ЦНС, ЦНСГ, ЦНСМ -
центробежные, горизонтальные,
секционные.
Агрегаты электронасосные "ЦНС", "ЦНСГ"
предназначены для перекачивания чистой
воды, производственно-технического
назначения (кроме морской) с водородным
показателем рН 7-8,5 и других жидкостей,
сходных с водой по плотности, вязкости и
химической активности, содержащих
твердые включения размером до 0,1мм,
микротвердостью не более 1,47 МПа (14,7
кгс/см2) объемная концентрация которых
не превышает 0,1%.
Для насосов "ЦНС" температура
перекачиваемой жидкости от 273 до 318К
(от 0 до + 45oС).
Для насосов "ЦНСГ" температура
перекачиваемой жидкости от 273 до 378К
(от 0 до + 105oС).
Насосы типа "ЦНСМ" предназначены для
работы в масляной системе
турбогенераторов.
Рабочая жидкость - масло турбинное Т22,
ГОСТ 32-74.
Температура перекачиваемого масла от 275
до 333К (от 0 до + 60oС).
Уплотнение вала насосов ЦНС, ЦНСГ, ЦНСМ
- двойной мягкий сальник.
Утечка через сальник не более 3 л/ч.
Допускаемое избыточное давление на входе
в насос не более 0,35МПа (3,5кгс/см2).
Материал деталей проточной части - серый
чугун (СЧ-20), сталь 20, сталь 45, сталь
40Х13. |
|
|
|
|
Типоразмер насоса |
Параметры насоса |
Допуст. кавитац. запас, м, не более |
Мощн. насоса, N, кВт |
КПД насоса, %, не менее |
Мощн.
основного двигателя, кВт |
Частота вращ., с-1 (об/мин) |
Корректи-
рованный уровень звуковой мощности, ДБА |
|
Подача, м3/ч (л/с) |
Напор, м |
|
ЦНС 60-66 |
60
(16,6) |
66 |
3,8 |
17,7 |
61 |
22 |
49,17
(2950) |
99 |
|
ЦНСГ 60-66 |
|
ЦНСМ 60-66 |
23 |
59 |
30 |
|
ЦНС 60-99 |
99 |
25,7 |
63 |
101 |
|
ЦНСГ 60-99 |
|
ЦНСМ 60-99 |
35 |
61 |
45 |
|
ЦНС 60-132 |
132 |
34,2 |
63 |
103 |
|
ЦНСГ 60-132 |
|
ЦНСМ 60-132 |
47 |
61 |
55 |
|
ЦНС 60-165 |
165 |
42,8 |
63 |
|
ЦНСГ 60-165 |
|
ЦНСМ 60-165 |
59 |
61 |
75 |
|
ЦНС 60-198 |
198 |
49,8 |
65 |
55 |
|
ЦНСГ 60-198 |
|
ЦНСМ 60-198 |
71 |
64 |
75 |
|
ЦНС 60-231 |
231 |
58,64 |
65 |
106 |
|
ЦНСГ 60-231 |
|
ЦНСМ 60-231 |
82 |
64 |
110 |
Примечания: Допускаемый кавитационный запас приведен к
оси насосов типа "ЦНС" и дан для номинального режима;
Допускаемое отклонение напора при изготовлении от +5 до
-3 %;
Параметры маслонасосов даны при работе на воде;
Мощность насосов дана при температуре масла 275К (+20С). |
|
|
|
|
|

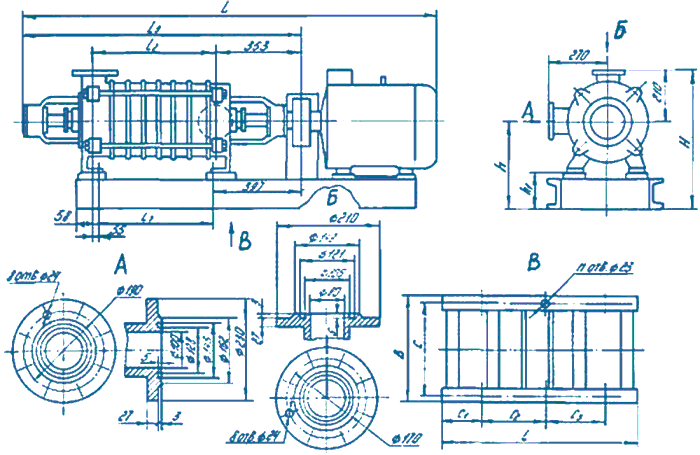

Габаритные и
присоединительные размеры |
|
|
|
|
|
Типоразмер
насоса |
Двигатель |
L |
l |
l1 |
l2 |
l3 |
В |
Н |
h1 |
h |
С |
С1 |
С2 |
С3 |
n |
Масса насоса, кг |
Масса агрегата, кг |
|
типоразмер |
кВт |
|
ЦНС 60-66 |
АИР180S2 |
22 |
1505 |
1110 |
110 |
220 |
870 |
520 |
626 |
136 |
366 |
430 |
258 |
600 |
600 |
4 |
209 |
470 |
|
ЦНСГ 60-66 |
|
ЦНСМ60-66 |
АИР180М2 |
30 |
1555 |
1145 |
490 |
|
ЦНС 60-99 |
1635 |
1225 |
190 |
300 |
950 |
233 |
515 |
|
ЦНСГ 60-99 |
|
ЦНСМ60-99 |
4АМИ200L2 |
45 |
1715 |
1300 |
574 |
705 |
140 |
370 |
530 |
435 |
3435 |
6 |
590 |
|
ЦНС 60-132 |
1795 |
1380 |
270 |
380 |
1030 |
258 |
620 |
|
ЦНСГ60-132 |
|
ЦНСМ 60-132 |
4АМ225M2 |
55 |
1845 |
1423 |
598 |
760 |
180 |
410 |
540 |
500 |
500 |
640 |
|
ЦНС 60-165 |
1925 |
1503 |
350 |
460 |
1110 |
282 |
745 |
|
ЦНСГ 60-165 |
|
ЦНСМ 60-165 |
4АМ250S2 |
75 |
2030 |
1526 |
668 |
820 |
200 |
430 |
610 |
308 |
895 |
|
ЦНС 60-198 |
4АМ225M2 |
55 |
2005 |
1583 |
430 |
540 |
1190 |
598 |
760 |
180 |
410 |
540 |
258 |
305 |
770 |
|
ЦНСГ 60-198 |
|
ЦНСМ 60-198 |
4АМ250S2 |
75 |
2110 |
1606 |
668 |
820 |
200 |
430 |
610 |
308 |
920 |
|
ЦНС 60-231 |
2190 |
1686 |
510 |
620 |
1270 |
331 |
945 |
|
ЦНСГ 60-231 |
|
ЦНСМ 60-231 |
4АМ280S2 |
110 |
2415 |
1763 |
680 |
890 |
250 |
480 |
358 |
1230 |
|
|
|
|
|
|
Условное обозначение
насоса ЦНС, ЦНСГ, ЦНСМ |
|
|
Условное
обозначение насоса для перекачивания воды
температурой не более 45Сo (318К): ЦНС
60-66-УХЛ4, где
ЦНС - тип насоса (центробежный, насос,
секционный);
60 - подача, м3/ч;
66 - напор, м;
УХЛ - климатическое исполнение;
4 - категория размещения агрегата при
эксплуатации.
Тот же насос для перекачивания горячей воды
температурой до 105С (378К) имеет обозначение:
ЦНСГ 60-66-УХЛ4, где
ЦНСГ - тип насоса (центробежный, насос,
секционный, для горячей воды). |
|
|
|
|
