НАСОСЫ
/
Вакуумные
Насос
вакуумный ВВН
 |
Насос
вакуумный ВВН, ВВН1-0,3,
2ВВН1-3М, 2ВВН1-6М, 2ВВН1-12М, 2ВВН1-25,
2ВВН2-50 предназначены для откачки
неагрессивных по отношению к чугуну
паров и газов с целью создания вакуума в
диапазоне рабочих давлений от
атмосферного до 10 кПа и создания
вакуума в технологических процессах в
химической, целлюлозно-бумажной,
горно-добывающей, текстильной, пищевой,
металлургической, машиностроительной,
фармацевтической и других отраслях
промышленности, а также в коммунальном и
сельском хозяйствах.
Водокольцевые вакуумные насосы
2ВВН1-3МН, 2ВВН1-6МН, 2ВВН1-12МН,
2ВВН1-25Н, 2ВВН2-50Н предназначены для
откачки агрессивных паров и газов.
Водокольцевые вакуумные насосы
2ВВН1-3М-05, 2ВВН1-6М-05, 2ВВН1-12М-05,
2ВВН1-25-05 предназначены для создания и
поддержания вакуума в аппаратах
различных технологических линий
химической, нефтехимической и
нефтеперерабатывающей промышленности.
Достоинством насосов является способность откачивать любые
газы и пары, в том числе загрязненные и
запыленные, а также простота и
надежность конструкции. Динамически отбалансированные роторы насосов
уменьшают вибрацию и увеличивают ресурс
работы насосов. |
|
|
|
|
Технические характеристики насосов
|
|
Параметр |
ВВН-2 |
2ВВН1-3М
2ВВН1-3МН |
2ВВН1-3М-0,5 |
2ВВН1-6М,
2ВВН1-6МН, |
2ВВН1-6М-05 |
2ВВН1-12М,2ВВН1-12МН |
2ВВН1-12М-05 |
2ВВН1-25,2ВВН1-25Н |
2ВВН1-25-05 |
2ВВН2-50 |
|
Производительность, приведенная к начальным
условиям, при начальном давлении, м3/мин.
40 кПа (300 мм рт. ст.), 20 кПа (300 мм рт.
ст.) |
1,8 |
3,5 |
3,5 |
6,6 |
6,6 |
12 |
12 |
25 |
25 |
25 |
|
Мощность электродвигателя, кВт |
5,5 |
7,5 |
7,5 |
11 |
11 |
22 |
22 |
55 |
55 |
110 |
|
Частота вращения синхр., 1/мин. |
3000 |
1500 |
1500 |
1500 |
1500 |
1000 |
1000 |
750 |
750 |
600 |
|
Длина, мм |
850 |
1005 |
1005 |
1376 |
1400 |
1820 |
2020 |
2726 |
2750 |
3140 |
|
Масса, кг |
80 |
200 |
280 |
300 |
400 |
720 |
900 |
2100 |
2100 |
2750 |
|
Расход воды, дм3/мин |
6 |
6,3 |
6,3 |
12 |
12 |
35 |
35 |
45 |
45 |
75 |
|
|
|
|
|
|

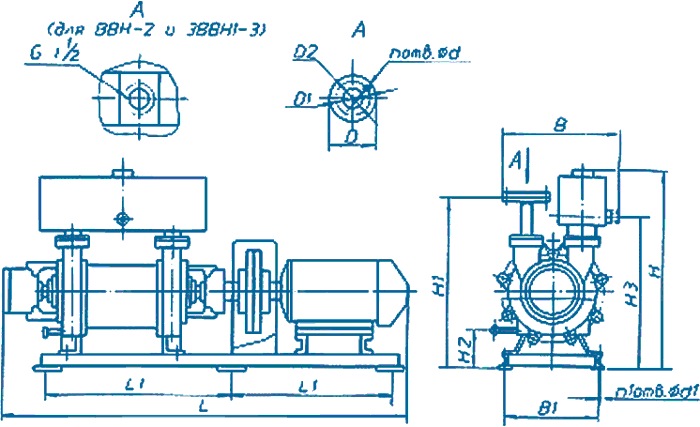

Насосы ВВН-2,
2ВВН1-3М, 2ВВН1-6М, 2ВВН1-12, 2ВВН1-25 |
|
|
|
|
Тип |
L |
B |
H |
L1 |
B1 |
n1 |
d1 |
H1 |
D |
D1 |
D2 |
n |
d |
H2 |
H3 |
|
ВВН-2 |
800 |
240 |
313 |
710 |
200 |
4 |
11 |
313 |
- |
- |
- |
- |
- |
93 |
- |
|
3ВВН1-3 |
795 |
387 |
695 |
475 |
190 |
4 |
14 |
390 |
- |
- |
- |
- |
- |
180 |
- |
|
2ВВН1-6 |
1350 |
420 |
736 |
505 |
216 |
6 |
14 |
548 |
130 |
110 |
40 |
4 |
10 |
180 |
458 |
|
2ВВН1-12 |
2012 |
660 |
1110 |
800 |
356 |
6 |
24 |
862 |
235 |
200 |
80 |
8 |
М16 |
255 |
795 |
|
2ВВН1-25 |
2726 |
811 |
1406 |
630 |
490 |
8 |
26 |
1100 |
290 |
255 |
175 |
8 |
М16 |
318 |
974 |
|
|
|
|
|
|

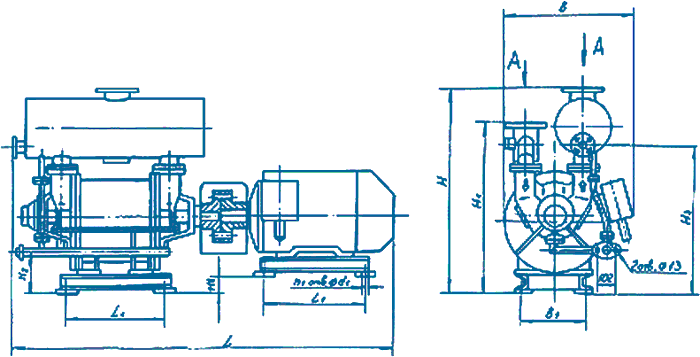

Насос вакуумный 2ВВН2-50 |
|
|
|
|
|
|
Тип |
L |
B |
H |
L1 |
B1 |
n1 |
d1 |
H1 |
D |
D1 |
D2 |
n |
d |
H2 |
H3 |
|
2ВВН2-50 |
3140 |
1050 |
1800 |
760 |
550 |
8 |
26 |
1412 |
320 |
280 |
220 |
8 |
18 |
356 |
1250 |
|
|
|
|
|
|
|
|
График
зависимости производительности от давления на
входе в насос ВВН-2,
2ВВН1-3М, 2ВВН1-6М, 2ВВН1-12, 2ВВН1-25 |
|
|
|
 |
|
|
|
Исполнение насосов |
|
|
|
Наименование детали |
ВВН1-0,3 |
ВВН-2 |
2ВВН1-3М
2ВВН1-3М-05 |
2ВВН1-6М,
2ВВН1-12М,
2ВВН1-6М-05,
2ВВН1-12М-05 |
2ВВН1-25 |
2ВВН2-50 |
|
Лобовина |
- |
СЧ20(2) |
СЧ20(1) |
СЧ20(2) |
СЧ20(2) |
СЧ20(2) |
|
Корпус (1) |
СЧ20 |
СЧ20 |
Сталь 20 |
Сталь 20 |
Сталь 20 |
Сталь 20 |
|
Проставка (1) |
СЧ20 |
- |
СЧ20 |
- |
- |
- |
|
Вал (1) |
Сталь40Х |
Сталь40Х |
Сталь 40Х или 30Х13 |
Сталь 40Х или 30Х13 |
Сталь40Х |
Сталь40Х |
|
Колесо (1) |
СЧ20 |
СЧ20 |
СЧ20 или Сталь 20 |
СЧ20 или Сталь 20 |
СЧ20 или Сталь 20 |
СЧ20 или Сталь 20 |
|
Диск |
Сталь 20 (1) |
СЧ20 (2) |
СЧ20 (2) |
СЧ20 (2) |
СЧ20 (2) |
СЧ20 (2) |
|
Корпус подшипника (2) |
СЧ20 |
СЧ20 |
СЧ20 |
СЧ20 |
СЧ20 |
- |
|
Втулка под уплотнение (2) |
14Х17Н2 |
14Х17Н2 |
- |
- |
СЧ20 |
СЧ20 |
|
Трубопровод (1) |
- |
Сталь 20 |
- |
Сталь 20 |
Сталь 20 |
Сталь 20 |
|
Водоотделитель (1) |
- |
Сталь 20 |
Сталь 20 |
Сталь 20 |
Сталь 20 |
Сталь 20 |
|
|
|
|
Наименование детали |
2ВВН1-3МН |
2ВВН1-6МН,2ВВН-12МН |
2ВВН1-25Н |
2ВВН2-50Н |
|
Лобовина |
СЧ20 или Сталь 12Х18Н9Л(1) |
СЧ20 или Сталь 12Х18Н9Л(2) |
СЧ20 |
СЧ20 |
|
Корпус (1) |
Сталь 12Х18Н10Т |
Сталь 12Х18Н10Т |
Сталь 12Х18Н10Т |
Сталь 12Х18Н10Т |
|
Проставка (1) |
СЧ20 или Сталь 12Х18Н9Л |
- |
- |
- |
|
Вал (1) |
Сталь30Х13 или
Сталь14Х17Н2 |
Сталь30Х13 или
Сталь14Х17Н2 |
Сталь30Х13 или
Сталь14Х17Н2 |
Сталь30Х13 или
Сталь14Х17Н2 |
|
Колесо (1) |
Сталь12Х18Н10Т |
Сталь12Х18Н10Т |
Сталь12Х18Н10Т |
Сталь12Х18Н10Т |
|
Диск |
Сталь14Х17Н2 |
Сталь14Х17Н2 |
Сталь14Х17Н2 |
- |
|
Корпус подшипника (2) |
СЧ20(2) |
СЧ20(2) |
СЧ20(2) |
- |
|
Втулка под уплотнение (2) |
- |
- |
Сталь12Х18Н10Т |
Сталь12Х18Н10Т |
|
Трубопровод (1) |
- |
Сталь 20 |
Сталь 20 |
Сталь 20 |
|
Водоотделитель (1) |
Сталь 20 |
Сталь 20 |
Сталь 20 |
Сталь 20 |
|
|
|
|
|
|
|
|
