Насос ВВН
Насос ВВН1-3
 |
Насос ВВН - вакуумный, водокольцевой с
сальниковым уплотнением вала.Насос
состоит из следующих основных деталей:
крышки, корпуса, диска, кронштейна,
вала. При вращении диска вода,
увлекаемая лопатками, под действием
центробежных сил, отбрасывается к
перефирии крышки, образуя водяное
кольцо. Между ступицей рабочего диска и
внутренней поверхностью водяного кольца
создается разреженное пространство,
обеспечивающее всасывание газа через
большой серповидный вырез в корпусе
насоса. При дальнейшем вращении диска
происходит сжатие перекачиваемого газа.
Через малый серповидный вырез в корпусе
газ и излишняя вода выбрасывается в
нагнетательный патрубок насоса.
Перекачиваемая среда:
Насос вакуумный типа ВВН1-3 и агрегат
электронасосный на его основе,
предназначенны для создания вакуума при
работе на воздухе или инертных газах
нерастворимых в воде.
|
|
|
|
|
|
|
 |
|
|
|

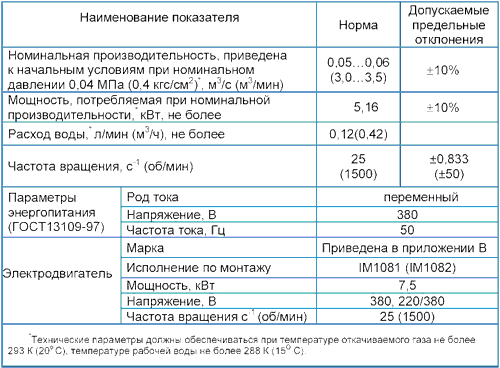

Условное обозначение
насоса |
|
|
Насос (агрегат)
ВВН1-3 У4.2, где:
ВВН1 - вакуумный, водокольцевой насос
с
номинальным давлением всасывания 0,04МПа
3 - производительность, м3/мин
У4.2 - климатическое исполнение и категория
размещения
|
|
|
|
|
