Насос 8НДв-Нм-б 500 м3/час




Насосы центробежные двустороннего входа для перекачивания нефтепродуктов 8НДв-Нм-б и агрегаты электронасосные на их основе, предназначенные для перекачивания незагрязненных механическими примесями нефтепродуктов и воды с примесями нефтепродуктов.
Насосы типа 8НДв-Нм-б - центробежный, горизонтальные, одноступенчатые с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом.
Корпус насоса имеет разъем в горизонтальном плоскости. Всасывающий и напорный патрубки выполнены в нижней части корпуса, что позволяет проводить разборку насоса для замены деталей ротора без отсоединения трубопровода и демонтажа двигателя. Ротор насоса приводится во вращение электродвигателем через упругую втулочно-пальцевую муфту. Опорами ротора служат радильные или радиально-упорные подшипники. Рабочее колесо двустороннего входа, что позволяет в основном, уравновесить осевые силы.
Для претотвращения протечек по валу применяются торцовые уплотнения.
Перекачиваемая жидкость:
Насосы центробежные двустороннего входа для перекачивания нефтепродуктов и агрегаты электронасосные на их основе предназначены для перекачивания незагрязненных механическими примесями нефтепродуктов и воды с примесями нефтепродуктов. Содержание твердых включений в перекачиваемых средах не более 0,2% по массе и размером не более 0,2мм.


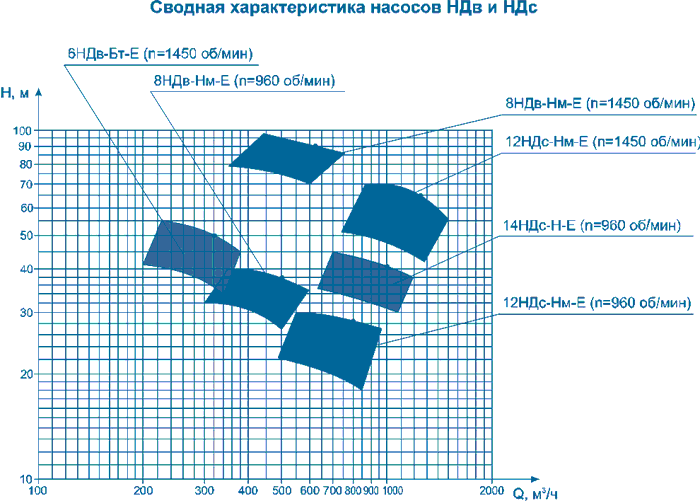

Параметр

Обозначение

Значение

Ед. измерения

Подача

Q

500

м3/час

Напор

H

74.00

м

Частота вращения

n

1450 (24.2)

об/мин (сек-1)

Максимальная потребляемая мощность

N

165.00

кВт

Допускаемый кавитационный запас

6.80

м, не менее

Масса насоса

m

780

кг

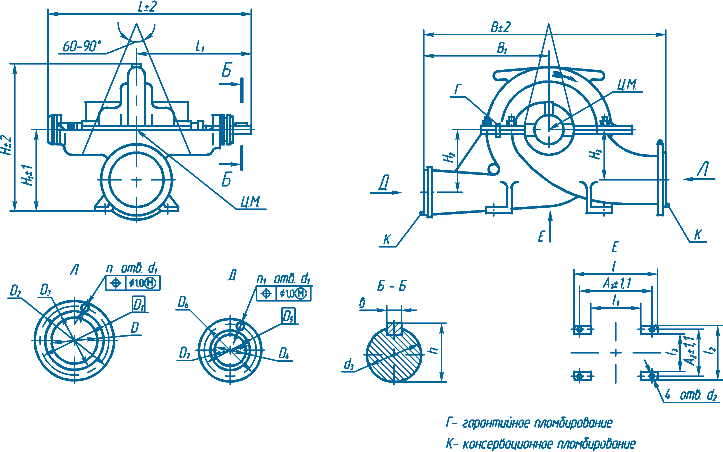

Габаритные присоединительные размеры 8НДв-Нм-б 500 м3/час






L

L1

B

B1

H

H1

H2

H3

D

D1

D2

D3

D4

D5

D6

D7

b

1114

622

1258

648

890

500

335

243

250

335

370

312

200

295

335

268

16

d

d1

d2

d3

h

n

n1

l

l1

l2

l3

А1

А2

Ру. Мпа (кгс/см

Масса. кг

18

22

32

55js6(±0.0095)

59(+0.2)

12

12

850

450

500

230

650

380

0.6(6.0)/1.0(10

780

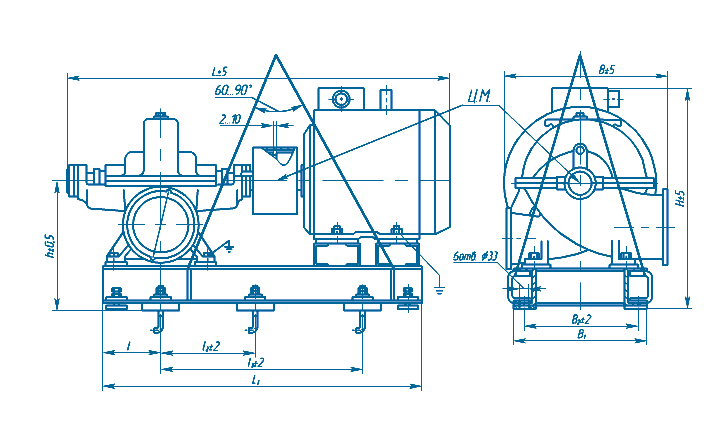

D2

L

L1

l

l1

l2

В

В1

В2

Н

h

Масса агрегата.

Мощность. кВт

Напря-жение. V

Двигатель

Масса. кг

500 2455 1775 265 1220 620 1275 735 660 1160 770 2160 200 380/660 ВАО2-280L4 1130
