ЭЛЕКТРОДВИГАТЕЛИ
|

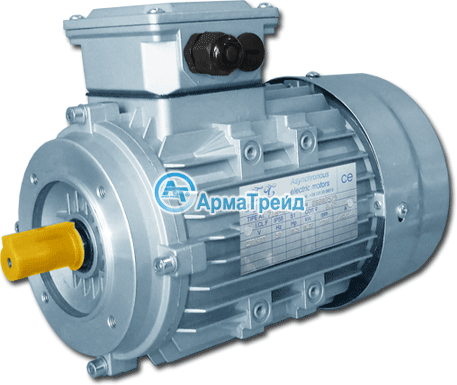

Электродвигатель
Ergoconto |
|
|
 |
Электродвигатели Ergoconto
AT изготавливаются
в полностью закрытом, обдуваемом вентилятором
алюминиевом корпусе, с короткозамкнутым ротором.
Степень
защиты
в стандартном исполнении IP55
по
IEC 60034-5 полностью закрытые двигатели,
с защитой от проникновения пыли и брызг воды, приходящие с
любого направления; по запросу изготавливаются двигатели со
степенью защиты IP56 полностью закрытые, защищенные от проникновения пыли и волн воды, с
внешним вентилятором (IC 411- IC 416 или IC 418). По желанию
они могут поставляться без вентилятора. Внешний вентилятор
закрыт кожухом и имеет степень защиты
IP 20
(для защиты от случайного контакта крыльчаткой
вентилятора).
При
изготовлении двигателей завод производитель соблюдает
требования стандартов: IEC 60034-1, IEC 60034-2, IEC
60034-5, IEC 60034-6, IEC 60034-7, IEC 60034-8, IEC 60034-9,
IEC 60034-11, IEC 60034-12, IEC 60034-14, IEC 60072-1, UNE L
13116, UNE L 13119.
Присоединительные размеры и габариты
монтажного исполнения B3 по UNE L
13113-71.
Лапы для исполнения
B3 съемные и могут быть
установлены с любой из трех сторон, позволяя разместить
клеммную коробку в необходимом положении.
Для монтажного исполнения B5
и других форм UNE L 13117-71.
Кроме того двигатели Ergoconto
AT для вертикального
монтажа, могут поставляться со специальной клеммной
коробкой.
Диапазон мощностей от 0,09 кВт до
11 кВт, габариты
с
56 по
132. Класс
изоляции - F.
Режим работы S1.
Двигатели
Ergoconto AT динамически
сбалансированы с полушпонкой на валу в соответствии со стандартным
IEC 60034-14. |
|
|
|
|
Допускается работа
двигателей,
при колебаниях напряжения питания в диапазоне 10%, с
отклонениями частоты 5%. Стандартное исполнение для непрерывного режима работы
S1 при температуре окружающей
среды до 40°C, питании 400В -
50Гц. Другие варианты исполнений поставляются по запросу.
Электродвигатели
Ergoconto
подходят для работы с преобразователями частоты, как с естественной
вентиляцией (при достаточном охлаждении), так и принудительной вентиляцией. Принудительная
вентиляция может быть установлена на весь ассортимент продукции. |
|
|
|
Габаритные и присоединительные размеры |
|
|
|
|
| |
| |
|
Технические характеристики электродвигателей
AT
Эксплуатационные характеристики гарантированы с допусками,
определенными CE I EN 60034-1 |
|
|
|
3000 об./мин. |
|
Наименование |
Мощность
кВт |
Обороты
rpm |
J
Kgm2 |
КПД
% |
cos ф |
In,
А
(400V) |
Номинальный
крутящий
момент
Nm |
Пусковой момент
Ca/Cn |
Пусковой ток
Ia/In |
Cmax/Cn |
Вес
кг. |
|
AT56A-2 |
0,09 |
2670 |
0,000099 |
63 |
0,65 |
0,32 |
0,324 |
2,3 |
6 |
2,4 |
3.6 |
|
AT56B-2 |
0,12 |
2730 |
0,000099 |
65 |
0,69 |
0,39 |
0,469 |
2,3 |
6 |
2,4 |
4.0 |
|
AT56C-2 |
0,18 |
2750 |
0,000099 |
65 |
0,72 |
0,56 |
0,639 |
2,2 |
6 |
2,4 |
4.0 |
|
AT63A-2 |
0,18 |
2780 |
0,000241 |
63 |
0,75 |
0,55 |
0,642 |
2,2 |
6 |
2,4 |
4.0 |
|
AT63B-2 |
0,25 |
2710 |
0,000240 |
65 |
0,78 |
0,71 |
0,884 |
2,2 |
6 |
2,4 |
4.5 |
|
AT63C-2 |
0,37 |
2710 |
0,000240 |
65 |
0,78 |
1.05 |
1,235 |
2,2 |
6 |
2,4 |
5 |
|
AT71A-2 |
0,37 |
2730 |
0,000350 |
66 |
0,83 |
0,97 |
1,260 |
2,2 |
6 |
2,4 |
5.6 |
|
AT71B-2 |
0,55 |
2760 |
0,000520 |
71 |
0,83 |
1,35 |
1,870 |
2,2 |
6 |
2,4 |
6 |
|
AT71C-2 |
0,75 |
2730 |
0,000590 |
72 |
0,83 |
1,81 |
2,450 |
2,2 |
6 |
2,4 |
6.6 |
|
AT80A-2 |
0,75 |
2730 |
0,001220 |
73 |
0,84 |
1,77 |
2,540 |
2,2 |
6 |
2,4 |
9 |
|
AT80B-2 |
1,1 |
2770 |
0,001700 |
76 |
0,83 |
2,51 |
3,730 |
2,2 |
6 |
2,4 |
10 |
|
AT80C-2 |
1,5 |
2800 |
0,001800 |
77 |
0,83 |
3,39 |
5,030 |
2,2 |
6 |
2,4 |
11 |
|
AT90S-2 |
1,5 |
2840 |
0,001200 |
78 |
0,84 |
3,28 |
5,050 |
2,2 |
6 |
2,4 |
12 |
|
AT90LA-2 |
2,2 |
2840 |
0,001900 |
81 |
0,85 |
4,61 |
7,400 |
2,2 |
6 |
2,4 |
13.2 |
|
AT90LB-2 |
3 |
2840 |
0,002600 |
81 |
0,86 |
6,17 |
9,980 |
2,2 |
7 |
2,4 |
15 |
|
AT100LA-2 |
3 |
2840 |
0,003200 |
82 |
0,87 |
6,03 |
10,10 |
2,2 |
7 |
2,3 |
22 |
|
AT100LB-2 |
4 |
2850 |
0,004200 |
83 |
0,87 |
7,97 |
13,36 |
2,2 |
7 |
2,3 |
24 |
|
AT112M-2 |
4 |
2880 |
0,004900 |
84 |
0,87 |
7,88 |
13,40 |
2,2 |
7 |
2,3 |
28 |
|
AT112MB-2 |
5,5 |
2880 |
0,005500 |
85 |
0,88 |
10.61 |
18,20 |
2,2 |
7 |
2,3 |
31 |
|
AT132SA-2 |
5,5 |
2900 |
0,009000 |
86 |
0,88 |
10,53 |
18,10 |
2,0 |
7 |
2,2 |
41 |
|
AT132SB-2 |
7,5 |
2920 |
0,011300 |
87 |
0,88 |
14,14 |
24,70 |
2,0 |
7 |
2,2 |
46 |
|
AT132MA-2 |
9,2 |
2930 |
0,015000 |
87.5 |
0,88 |
17.25 |
29,50 |
2,0 |
7 |
2,2 |
51 |
|
|
|
|
1500 об./мин. |
|
Наименование |
Мощность
кВт |
Обороты
rpm |
J
Kgm2 |
КПД
% |
cos ф |
In,
А
(400V) |
Номинальный
крутящий
момент
Nm |
Пусковой момент
Ca/Cn |
Пусковой ток
Ia/In |
Cmax/Cn |
Вес
кг. |
|
AT56A-4 |
0,06 |
1320 |
0,00016 |
49 |
0,59 |
0,30 |
0,430 |
2,3 |
6 |
2,4 |
3,6 |
|
AT56B-4 |
0,09 |
1320 |
0,00016 |
50 |
0,61 |
0,43 |
0,650 |
2,3 |
6 |
2,4 |
4 |
|
AT56C-4 |
0,12 |
1320 |
0,00016 |
52 |
0,63 |
0,53 |
0,680 |
2,2 |
6 |
2,4 |
4,2 |
|
AT63A-4 |
0,12 |
1350 |
0,00024 |
57 |
0,64 |
0,53 |
0,930 |
2,2 |
6 |
2,4 |
4 |
|
AT63B-4 |
0,18 |
1350 |
0,00029 |
59 |
0,65 |
0,68 |
1,280 |
2,2 |
6 |
2,4 |
4,5 |
|
AT63C-4 |
0,25 |
1350 |
0,00031 |
60 |
0,66 |
0,91 |
1,460 |
2,2 |
6 |
2,4 |
5 |
|
AT71A-4 |
0,25 |
1350 |
0,00035 |
60 |
0,72 |
0,84 |
1,770 |
2,2 |
6 |
2,4 |
5.6 |
|
AT71B-4 |
0,37 |
1370 |
0,00052 |
65 |
0,74 |
1,11 |
2,620 |
2,2 |
6 |
2,4 |
6 |
|
AT71C-4 |
0,55 |
1380 |
0,00101 |
66 |
0,75 |
1,60 |
3,100 |
2,2 |
6 |
2,4 |
7 |
|
AT80A-4 |
0,55 |
1370 |
0,00122 |
67 |
0,75 |
1,58 |
3,860 |
2,2 |
6 |
2,4 |
9 |
|
AT80B-4 |
0,75 |
1380 |
0,00170 |
72 |
0,78 |
1,93 |
5,270 |
2,2 |
6 |
2,4 |
10 |
|
AT80C-4 |
1,1 |
1390 |
0,00190 |
76 |
0,78 |
2,67 |
7,120 |
2,2 |
6 |
2,4 |
11 |
|
AT90S-4 |
1,1 |
1400 |
0,00220 |
76 |
0,79 |
2,64 |
7,610 |
2,2 |
6 |
2,4 |
12 |
|
AT90LA-4 |
1,5 |
1400 |
0,00280 |
78 |
0,80 |
3,45 |
10,40 |
2,2 |
6 |
2,4 |
13,2 |
|
AT90LB-4 |
2,2 |
1400 |
0,00430 |
81 |
0,80 |
4,90 |
13,76 |
2,2 |
6 |
2,4 |
15 |
|
AT100LA-4 |
2,2 |
1420 |
0,00500 |
81 |
0,81 |
4,84 |
14,90 |
2,2 |
7 |
2,3 |
21 |
|
AT100LB-4 |
3 |
1420 |
0,00600 |
82 |
0,81 |
6,47 |
20,30 |
2,2 |
7 |
2,3 |
24,8 |
|
AT100LC-4 |
4 |
1430 |
0,00800 |
84 |
0,82 |
8,36 |
24,80 |
2,2 |
7 |
2,3 |
28,5 |
|
AT112M-4 |
4 |
1430 |
0,00900 |
84 |
0,83 |
8,26 |
26,90 |
2,2 |
7 |
2,2 |
29 |
|
AT112ML-4 |
5,5 |
1440 |
0,01950 |
85 |
0,83 |
11,16 |
34,68 |
2,2 |
7 |
2,2 |
34 |
|
AT132S-4 |
5,5 |
1451 |
0,02100 |
85 |
0,84 |
11,03 |
36,70 |
2,2 |
7 |
2,2 |
44 |
|
AT132M-4 |
7,5 |
1450 |
0,02800 |
87 |
0,85 |
14,64 |
50,10 |
2,2 |
7 |
2,2 |
54 |
|
AT132MB-4 |
9,2 |
1460 |
0,03400 |
87 |
0,85 |
17,85 |
60,10 |
2,2 |
7 |
2,2 |
62 |
|
|
|
|
900 об./мин. |
|
Наименование |
Мощность
кВт |
Обороты
rpm |
J
Kgm2 |
КПД
% |
cos ф |
In,
А
(400V) |
Номинальный
крутящий
момент
Nm |
Пусковой момент
Ca/Cn |
Пусковой ток
Ia/In |
Cmax/Cn |
Вес
кг. |
|
AT71A-6 |
0,18 |
880 |
0,00105 |
56 |
0,66 |
0,74 |
1,930 |
1,7 |
2,8 |
1,9 |
5,6 |
|
AT71B-6 |
0,25 |
900 |
0,00129 |
59 |
0,70 |
0,87 |
2,360 |
1,8 |
2,8 |
1,9 |
6 |
|
AT71C-6 |
0,37 |
890 |
0,00145 |
61 |
0,69 |
1,27 |
3,750 |
1,8 |
2,8 |
1,9 |
6,8 |
|
AT80A-6 |
0,37 |
900 |
0,00164 |
62 |
0,70 |
1,23 |
3,930 |
1,8 |
3,0 |
2,0 |
9 |
|
AT80B-6 |
0,55 |
900 |
0,00256 |
67 |
0,72 |
1,65 |
5,840 |
1,9 |
3,0 |
2,0 |
10 |
|
AT80C-6 |
0,75 |
900 |
0,00310 |
68 |
0,72 |
2,21 |
7,340 |
1,9 |
3,0 |
2,0 |
12 |
|
AT90S-6 |
0,75 |
910 |
0,00354 |
69 |
0,72 |
2,18 |
7,870 |
1,9 |
2,2 |
2,0 |
13 |
|
AT90L-6 |
1,1 |
925 |
0,00510 |
72 |
0,73 |
3,02 |
11,50 |
2,0 |
2,2 |
2,0 |
14,2 |
|
AT100L-6 |
1,5 |
945 |
0,00790 |
74 |
0,76 |
3,85 |
15,60 |
2,1 |
2,0 |
2,0 |
21 |
|
AT112M-6 |
2,2 |
955 |
0,01400 |
78 |
0,76 |
5,36 |
22,40 |
2,2 |
2,0 |
2,0 |
27 |
|
AT132S-6 |
3 |
960 |
0,02300 |
79 |
0,76 |
7,20 |
30,20 |
2,2 |
2,0 |
2,2 |
44 |
|
AT132MA-6 |
4 |
960 |
0,03100 |
81 |
0,76 |
9,44 |
40,20 |
2,3 |
3,0 |
2,2 |
52 |
|
AT132MB-6 |
5,5 |
960 |
0,04100 |
83 |
0,77 |
12,42 |
55,30 |
2,3 |
3,0 |
2,2 |
58 |
|
AT132L-6 |
7,5 |
960 |
0,05300 |
85 |
0,77 |
16,54 |
74,60 |
2,1 |
3,0 |
2,2 |
65 |
|
|
|
|
2/4
полюса 3000/1500 об./мин. |
|
Наименование |
Мощность
кВт |
Обороты
rpm |
J
Kgm2 |
КПД
% |
cos ф |
In,
А
(400V) |
Номинальный
крутящий
момент
Nm |
Пусковой момент
Ca/Cn |
Пусковой ток
Ia/In |
Cmax/Cn |
Вес
кг. |
|
AT56 2/4 |
0,11/0,07 |
2660/1330 |
0,00016 |
50/42 |
0,82/0,66 |
0,39/0,36 |
0,4/0,5 |
1,6/1,4 |
4/3 |
1,7/1,5 |
3,4 |
|
AT63.1-2/4 |
0,15/0,11 |
2680/1340 |
0,00024 |
54/53 |
0,82/0,67 |
0,49/0,45 |
0,53/0,58 |
1,7/1,5 |
4/3 |
1,8/1,6 |
4 |
|
AT63.2-2/4 |
0,22/0,15 |
2690/1340 |
0,00029 |
61/59 |
0,86/0,67 |
0,61/0,55 |
1,7/1,4 |
1,7/1,5 |
4/3 |
1,8/1,6 |
4,6 |
|
AT71.1-2/4 |
0,3/0,22 |
2760/1330 |
0,00035 |
60/55 |
0,8/0,73 |
0,9/0,79 |
1,04/1,56 |
1,7/1,5 |
3,5/3,5 |
1,9/1,6 |
6,4 |
|
AT71.2-2/4 |
0,45/0,3 |
2790/1370 |
0,00052 |
63/58 |
0,8/0,73 |
1,29/1,02 |
1,54/2,08 |
2/1,8 |
4/4 |
2/1,7 |
7,5 |
|
AT80.1-2/4 |
0,55/0,45 |
2820/1380 |
0,00120 |
65/64 |
0,84/0,75 |
1,45/1,35 |
1,88/3,11 |
2/1,8 |
4,5/4,5 |
2,1/1,8 |
8,9 |
|
AT80.2-2/4 |
0,75/0,6 |
2830/1410 |
0,00170 |
67/68 |
0,86/0,77 |
1,88/1,65 |
2,56/4,09 |
1,8/1,7 |
4,/4,55 |
2/1,8 |
10,9 |
|
AT90 S-2/4 |
1,25/0,95 |
2830/1380 |
0,00220 |
72/68 |
0,86/0,82 |
2,91/2,46 |
4,23/6,48 |
2/1,8 |
5/5 |
2/1,8 |
12,5 |
|
AT90 L-2/4 |
1,7/1,32 |
2840/1400 |
0,00280 |
73/70 |
0,86/0,83 |
3,91/3,28 |
5,74/9 |
2/1,8 |
5/5 |
2/1,8 |
15,7 |
|
AT100 L-2/4 |
2,4/1,84 |
2840/1400 |
0,00570 |
73/76 |
0,86/0,83 |
5,52/4,21 |
8,1/12,46 |
2/1,8 |
5,5/5 |
2/1,6 |
22 |
|
AT100 L2-2/4 |
3,2/2,6 |
2850/1420 |
0,00780 |
74/78 |
0,86/0,85 |
7,48/5,66 |
11,1/17,79 |
2/1,9 |
5,5/5 |
2/1.9 |
23,5 |
|
AT112 M-2/4 |
4,5/4 |
2870/1420 |
0,00920 |
77/79 |
0,85/0,86 |
9,92/8,5 |
15,03/26,71 |
2/1,8 |
5,5/5 |
2,2/2 |
28,9 |
|
AT132 S-2/4 |
6/5 |
2870/1440 |
0,02100 |
79/82 |
0,84/0,86 |
13,05/10,2 |
20,03/33,16 |
2/1,5 |
5,/55 |
2,2/1,9 |
45 |
|
AT132 M-2/4 |
8/6,6 |
2875/1440 |
0,02800 |
82/84 |
0,84/0,86 |
16,76/13,1 |
26,62/43,77 |
2/1,9 |
6/6 |
2,2/1,9 |
54 |
|
|
|
|
4/6
полюса 1500/1000 об./мин. |
|
Наименование |
Мощность
кВт |
Обороты
rpm |
J
Kgm2 |
КПД
% |
cos ф |
In,
А
(400V) |
Номинальный
крутящий
момент
Nm |
Пусковой момент
Ca/Cn |
Пусковой ток
Ia/In |
Cmax/Cn |
Вес
кг. |
|
AT71
4/6 |
0,22/0,15 |
1400/900 |
0,00129 |
52/45 |
0,70/0,68 |
0,87/0,71 |
1,5/1,59 |
1,8/1,9 |
3/2,7 |
1,9/1,8 |
6,9 |
|
AT80.1-4/6 |
0,3/0,22 |
1400/910 |
0,00164 |
60/65 |
0,74/0,69 |
0,98/0,84 |
2,05/2,31 |
1,8/1,7 |
4,5/4 |
2/1,8 |
7,8 |
|
AT80.2-4/6 |
0,45/0,3 |
1410/920 |
0,00256 |
63/58 |
0,75/0,7 |
1,37/1,07 |
3,05/3,11 |
1,8/1,7 |
4,5/4 |
2/1,8 |
11 |
|
AT90 S-4/6 |
0,66/0,45 |
1410/920 |
0,00354 |
66/61 |
0,76/0,65 |
1,9/1,64 |
4,47/4,67 |
1,7/1,6 |
5/4,5 |
2/1,7 |
14,7 |
|
AT90 L-4/6 |
0,88/0,6 |
1420/930 |
0,00505 |
70/64 |
0,77/0,67 |
2,36/2,02 |
5,92/6,16 |
1,7/1,6 |
5/4,5 |
2/1,9 |
15,9 |
|
AT100 L1-4/6 |
1,32/0,88 |
1420/940 |
0,00870 |
72/67 |
0,85/0,75 |
3,11/2,3 |
8,88/8,94 |
1,8/1,7 |
6/5 |
2/1,8 |
21 |
|
AT100 L2-4/6 |
1,76/1,2 |
1430/950 |
0,01200 |
74/70 |
0,85/0,75 |
4,04/3,3 |
11,75/12,06 |
1,8/1,7 |
6/5 |
2/1,8 |
24 |
|
AT112 M-4/6 |
2,2/1,5 |
1430/950 |
0,01400 |
76/70 |
0,8/0,7 |
5,22/4,42 |
14,69/15 |
2/1,8 |
6/5 |
2,2/2 |
27,3 |
|
AT132 S-4/6 |
3,3/2,2 |
1440/960 |
0,03100 |
82/78 |
0,81/0,72 |
7,17/5,65 |
21,9/22,0 |
2/1,8 |
7/6 |
2,2/2,1 |
48 |
|
AT132 M-4/6 |
4,5/3 |
1450/970 |
0,04100 |
83/80 |
0,82/0,74 |
9,45/7,31 |
29,6/29,5 |
2/1,8 |
7/6 |
2,3/2,1 |
56 |
|
|
|
|
6/8
полюса 1000/750 об./мин. |
|
Наименование |
Мощность
кВт |
Обороты
rpm |
J
Kgm2 |
КПД
% |
cos ф |
In,
А
(400V) |
Номинальный
крутящий
момент
Nm |
Пусковой момент
Ca/Cn |
Пусковой ток
Ia/In |
Cmax/Cn |
Вес
кг. |
|
AT71 6/8 |
0,11/0,075 |
900/680 |
0,00129 |
41/33 |
0,67/0,60 |
0,58/0,55 |
1,19/1,07 |
1,3/1,3 |
2/1,9 |
1,5/1,5 |
7 |
|
AT80.1-6/8 |
0,18/0,11 |
900/680 |
0,00164 |
50/42 |
0,69/0,65 |
0,75/0,58 |
1,91/1,54 |
1,5/1,3 |
3,5/3 |
1.5/1,5 |
8,6 |
|
AT80.2-6/8 |
0,25/0,18 |
920/700 |
0,00256 |
54/46 |
0,7/0,66 |
0,95/0,86 |
2,6/2,46 |
1,7/1,5 |
3,5/3 |
1,5/1,7 |
10,7 |
|
AT90 S-6/8 |
0,37/0,25 |
930/680 |
0,00354 |
58/50 |
0,72/0,68 |
1,28/1,06 |
3,8/3,51 |
1,5/1,4 |
4/3 |
1,8/1,8 |
11,8 |
|
AT90 L-6/8 |
0,55/0,37 |
940/685 |
0,00505 |
63/54 |
0,73/0,69 |
1,73/1,43 |
5,59/5,16 |
1,5/1,4 |
4/3 |
1,8/1,7 |
14,9 |
|
AT100 L1-6/8 |
0,75/0,55 |
950/700 |
0,00870 |
69/63 |
0,74/0,74 |
2,12/1,7 |
7,54/7,5 |
1,5/1,4 |
5/4 |
4/2 |
21 |
|
AT100 L2-6/8 |
1,03/0,75 |
955/705 |
0,01200 |
71/65 |
0,76/0,76 |
2,76/2,19 |
10,3/10,16 |
1,5/1,4 |
5/4 |
4/2 |
27 |
|
AT112 M-6/8 |
1,25/0,95 |
960/710 |
0,01400 |
72/64 |
0,71/0,71 |
3,53/3,02 |
12,43/12,78 |
1,6/1,4 |
5/4 |
2/1,8 |
28,9 |
|
AT132 S-6/8 |
2,2/1,5 |
970/720 |
0,03100 |
76/70 |
0,71/0,7 |
5,88/4,42 |
21,66/19,9 |
1,6/1,4 |
6/5,5 |
2,3/2 |
48,9 |
|
AT132 M-6/8 |
3/1,85 |
970/720 |
0,04100 |
78/74 |
0,71/0,7 |
7,82/5,01 |
29,54/24,37 |
1,6/1,4 |
6/5,5 |
2,3/2 |
58,6 |
|
|
|
|
4/8
полюса 1500/750 об./мин. |
|
Наименование |
Мощность
кВт |
Обороты
rpm |
J
Kgm2 |
КПД
% |
cos ф |
In,
А
(400V) |
Номинальный
крутящий
момент
Nm |
Пусковой момент
Ca/Cn |
Пусковой ток
Ia/In |
Cmax/Cn |
Вес
кг. |
|
AT71 4/8 |
0,18/0,11 |
1380/680 |
0,00129 |
53/42 |
0,68/0,53 |
0,76/0,75 |
1,29/1,59 |
2/1,8 |
3,6/2,2 |
1,9/1,7 |
6,5 |
|
AT80.1-4/8 |
0,25/0,15 |
1380/680 |
0,00164 |
58/40 |
0,77/0,6 |
0,81/0,9 |
1,73/2,11 |
2/2,1 |
4,5/3 |
2/1,8 |
8,4 |
|
AT80.2-4/8 |
0,45/0,25 |
1390/685 |
0,00256 |
68/48 |
0,8/0,6 |
1,19/1,25 |
3,09/3,49 |
1,8/2 |
4,5/3 |
2/1,8 |
11 |
|
AT90 S-4/8 |
0,55/0,3 |
1400/690 |
0,00303 |
68/50 |
0,83/0,61 |
1,41/1,42 |
3,75/4,15 |
1,8/2 |
4,5/3,5 |
2/1,8 |
12,9 |
|
AT90 L-4/8 |
0,8/0,45 |
1400/690 |
0,00450 |
68/53 |
0,83/0,63 |
2,05/1,95 |
5,46/6,23 |
1,8/1,6 |
4/3 |
1,9/1,8 |
14,9 |
|
AT100 L1-4/8 |
1,25/0,6 |
1400/700 |
0,00870 |
69/54 |
0,82/0,56 |
3,19/2,86 |
8,53/8,16 |
1,8/2 |
5/3,5 |
2/1,7 |
21,8 |
|
AT100 L2-4/8 |
1,76/0,88 |
1400/700 |
0,01090 |
71/58 |
0,84/0,56 |
4,26/3,91 |
12/12 |
1,8/2 |
5,5/4 |
2/1,8 |
24 |
|
AT112 M-4/8 |
2,2/1,5 |
1420/700 |
0,01410 |
75/64 |
0,82/0,61 |
5,16/5,54 |
14,8/20,46 |
2/1,6 |
6/4 |
2/1,8 |
28,7 |
|
AT132 S-4/8 |
3,3/2,2 |
1430/705 |
0,03070 |
78/70 |
0,84/0,64 |
7,27/7,09 |
22,04/29,8 |
2/1,5 |
6/5 |
2/1,9 |
48,3 |
|
AT132 M-4/8 |
4,5/3 |
1430/705 |
0,0410 |
82/77 |
0,85/0,65 |
9,32/8,65 |
30,05/40,64 |
2/1,6 |
6/5 |
2/1,8 |
56,5 |
|
|
|
|
2/8
полюса 3000/750 об./мин. |
|
Наименование |
Мощность
кВт |
Обороты
rpm |
J
Kgm2 |
КПД
% |
cos ф |
In,
А
(400V) |
Номинальный
крутящий
момент
Nm |
Пусковой момент
Ca/Cn |
Пусковой ток
Ia/In |
Cmax/Cn |
Вес
кг. |
|
AT71 2/8 |
0,25/0,06 |
2690/650 |
0,00052 |
62/20 |
0,78/0,58 |
0,90/0,85 |
0,89/0,88 |
1,7/2 |
3/2 |
1,9/2 |
6,4 |
|
AT80.1-2/8 |
0,37/0,08 |
2760/660 |
0,00160 |
65/33 |
0,76/0,48 |
1,08/0,73 |
1,28/1,16 |
1,7/2 |
3,5/2,5 |
1,9/2,1 |
8,9 |
|
AT80.2-2/8 |
0,55/0,11 |
2780/670 |
0,00260 |
67/35 |
0,78/0,5 |
1,52/0,91 |
1,89/1,57 |
1,7/2 |
4/3 |
1,9/2,2 |
11 |
|
AT90 S-2/8 |
0,75/0,18 |
2800/670 |
0,00350 |
67/43 |
0,79/0,52 |
2,05/1,16 |
2,56/2,57 |
1,8/2 |
4/3 |
2/2,3 |
13,2 |
|
AT90 L-2/8 |
1,1/0,3 |
2810/680 |
0,00510 |
67/45 |
0,8/0,54 |
2,96/1,78 |
3,74/4,21 |
1,8/2 |
4/3,5 |
2/2,3 |
15,1 |
|
AT100 L1-2/8 |
1,5/0,37 |
2820/700 |
0,00870 |
67/50 |
0,84/0,56 |
3,85/1,91 |
5,08/5,05 |
1,7/2,1 |
5/3,5 |
2/2,6 |
22 |
|
AT100 L2-2/8 |
2,2/0,55 |
2820/710 |
0,01300 |
69/51 |
0,85/0,58 |
5,49/2,68 |
7,45/7,4 |
1,8/2,2 |
5/3,5 |
2/2,6 |
25,4 |
|
AT112 M1-2/8 |
2,6/0,75 |
2840/710 |
0,01400 |
71/58 |
0,86/0,6 |
6,15/3,11 |
8,74/10,09 |
1,8/2 |
5,5/4 |
1,9/2,1 |
28 |
|
AT112 M2-2/8 |
3/0,9 |
2850/710 |
0,01500 |
75/63 |
0,86/0,58 |
6,71/3,56 |
10,05/12,1 |
1,7/2 |
6,5/4,5 |
1,9/2,2 |
40 |
|
AT132 S-2/8 |
3,7/1,1 |
2890/710 |
0,02400 |
81/65 |
0,83/0,57 |
7,94/4,29 |
12,22/14,8 |
1,7/1,6 |
7/5 |
1,9/1,9 |
49,8 |
|
AT132 M-2/8 |
5,5/1,5 |
2900/720 |
0,0034 |
82/66 |
0,85/0,57 |
11,4/5,75 |
18,11/19,9 |
1,8/1,7 |
7/5 |
1,8/1,9 |
50,3 |
|
|
|
|
Примечания:
- Числа 1, 2, 3 идентифицируют повышение
мощности для двигателя того же габарита.
- Буквы
S,
M,
L
означают: S
= короткий; M
= средний; L
= длинный
- Число после буквы (если таковое имеется), идентифицирует
повышенную мощность. |
|
|
Распределительный щит клеммной коробки стандартного
исполнения оснащен шестью терминалами, и производится из
негигроскопичного материала препятствующего образованию
плесени. Коробка соответствует степеням защиты IP55 или
IP56, при условии соблюдения правил установки кабеля. Крышка
вентилятора изготавливается из стального листа. Вентилятор
охлаждения из нейлона.
Схема подключения в стандартном варианте исполнения
звезда-треугольник. По заказу и для специальных исполнений
возможны другие варианты схем подключения. |
|
|
|
Кроме
стандартных, допускаются следующие варианты подключения двигателей:
• через автотрансформатор
• с помощью устройства плавного пуска (1)
• с помощью инвертора (2)
1) В конце запуска, пускатель должен быть обойден. Если нет,
то необходимо использовать двигатель с обмоткой с усиленной
изоляцией.
2) Допустимый диапазон частот 15-80 Гц. При частотах ниже 30
Гц, необходимо использовать принудительную вентиляцию
двигателя.
|
| |
|
В
стандартном варианте исполнения электродвигатель Ergoconto
AT
предназначен для европейских типов электропитания 230/400V +/- 10% - 50Гц и 400/690V +/- 10% - 50 Гц.
Это означает, что тот же двигатель может
функционировать при следующих показателях:
• 220/380 Вольт +/- 5%
• 230/400 Вольт +/- 10%
• 240/415 Вольт +/- 5%
• 380/660 Вольт +/- 5%
• 400/690 Вольт +/- 10%
• 415/720 Вольт +/- 5% |
|
|
|
Виды монтажных исполнений |
|
|
|
 |
|
|
|
|
