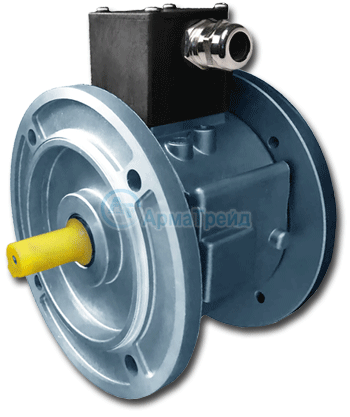

Электромагнитный тормоз IP66

Электромагнитный тормоз IP66 имеет полностью закрытую конструкцию, и благодаря этому хорошо защищен от попадания пыли, влаги, а также отличается чрезвычайно низким уровнем шума во время работы.

Используемые материалы тщательно сбалансированы, с целью обеспечения как можно меньшего веса при максимально возможной прочности каждого габарита. Начиная с IEC71 по IEC90 типоразмер тормоза, корпус изготавливается из алюминия, а с IEC100 по IEC225 из чугуна. Входные и выходные валы изделия проходят термическую обработку.

Управление и питание тормоза, организовано через выпрямитель с удобным, универсальным питанием 220/380В переменного тока.

Применяемые фрикционные материалы, способный гарантировать низкий расход и превосходный коэффициент торможения, как при низких, так и при высоких температурах. Благодаря чему, достигается более длительный срок эксплуатации и стабильная производительность.

Тип	Размер	Материал корпуса	Ном. крутящий момент (Nm) +/-10%	Макс. скорость врещения (rpm)	Макс. входная мощность выпрямителя (W)	Время включения(ms)	Время отключения (ms)	Макс. мощность переключения (kJ/h)	Макс. энергия переключения (kJ)	Момент инерции J(kgcm2)	Вес Kg
DC/Br	IEC71	AL	7	5000	40	50	50	270	30	2	5
DC/Br	IEC80	AL	12	3600	60	60	60	320	35	3	8.5
DC/Br	IEC90	AL	22	3600	60	60	60	320	35	3	8.5
DC/Br	IEC100	CI	40	3600	70	80	70	420	45	18	25
DC/Br	IEC112	CI	60	3600	70	80	70	420	45	18	25
DC/Br	IEC132	CI	120	3600	90	150	120	570	70	40	45
DC/Br	IEC160	CI	180	3600	90	150	120	570	70	40	60
DC/Br	IEC180	CI	300	2200	180	210	180	720	160	60	128
DC/Br	IEC200	CI	380	2200	180	210	180	720	160	78	134
DC/Br	IEC225	CI	460	2200	180	210	180	840	210	85	162

Габаритные и присоединительные размеры

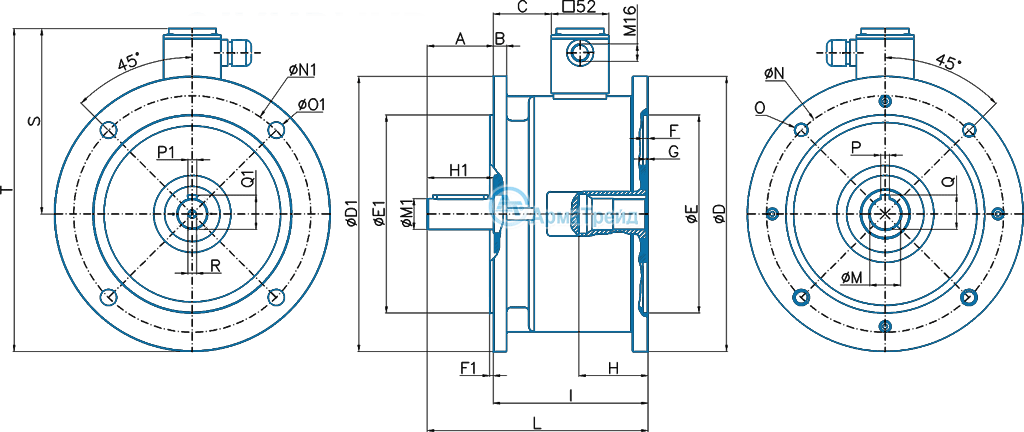

IM:B5

Тип.	A	В	С	D	D1	E(H8)	E1(h8)	G	F	F1	H	H1	1	L	M(E6)	M1*	N	N1	O	O1	P	P1	Q	Q1	R	S	T
IEC71	30	9	26	160	160	110	110	1	4	3.5	33.5	30	92	122	14	14	130	130	M8	9.5	5	5	16,3	16	M4	120	200
IEC80	40	10	33.5	200	200	130	130	2	4	3.5	45	40	112.5	152,5	19	19	165	165	M10	11.5	6	6	21.8	21,5	M6	136.5	236.5
IEC90	50	10	33.5	200	200	130	130	2	4	3.5	54	50	112.5	162,5	24	24	165	165	M10	11.5	8	8	27,3	27	M6	136,5	236.5
IEC100	60	12	52.5	250	250	180	180	1.5	4,5	4	62.5	60	140	200	28	28	215	215	M12	14.5	8	8	31,3	31	M8	168.5	293.5
IEC112	60	12	52.5	250	250	180	180	1.5	4,5	4	62,5	60	140	200	28	28	211	215	M12	14.5	8	8	31,3	31	M8	168,5	293,5
IEC132	80	14	65.5	300	300	230	230	2	4,5	4	83	80	165	245	38	38	265	265	M12	14.5	10	10	41,4	41	M10	190,5	340,5
IEC160	110	15	65.5	350	350	250	250	2	5.5	5	113	110	166	276	42	42	300	300	M16	18	12	12	45,4	45	M10	201.5	376.5
IEC180	110	16	80	350	350	250	250	2	6	5	111	110	236	346	48	48	300	300	M16	18	14	14	51,8	51,5	M20	255	430
IEC200	110	16	80	400	400	300	300	2	6	5	111	110	236	346	55	55	350	350	M16	18	16	16	59,3	59	M20	255	455
IEC225	140	16	80	450	450	350	350	2	6	5	111	110	236	346	60	60	400	400	M16	18	18	18	64.3	64	M20	255	480

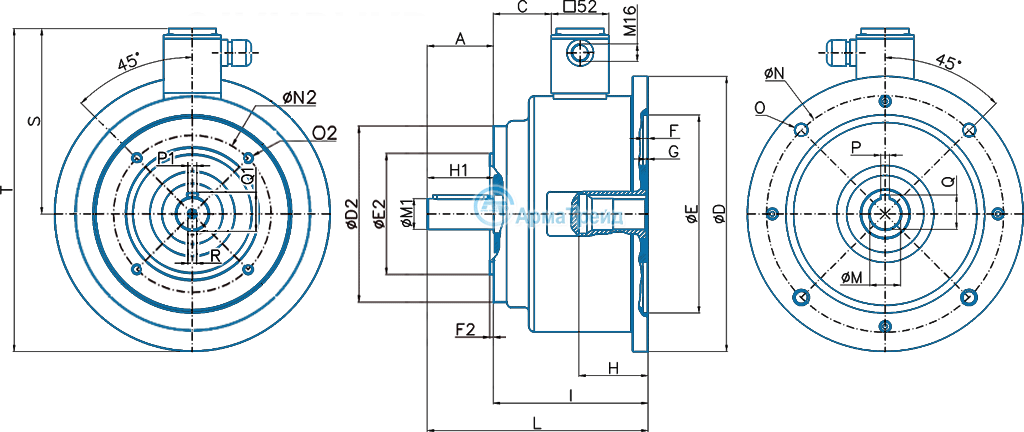

IM:B14

Тип.	A	С	D	E(H8)	G	F	F1	H	H1	1	L	M(E6)	M1*	N	O	P	P1	Q	Q1	R	S	T	E2	D2	F2	N2	O2
IEC71	30	26	160	110	1	4	3.5	33.5	30	92	122	14	14	130	M8	5	5	16,3	16	M4	120	200	70	105	2.5	85	M6
IEC80	40	33.5	200	130	2	4	3.5	45	40	112.5	152,5	19	19	165	M10	6	6	21.8	21,5	M6	136.5	236.5	80	120	3	100	M6
IEC90	50	33.5	200	130	2	4	3.5	54	50	112.5	162,5	24	24	165	M10	8	8	27,3	27	M6	136,5	236.5	95	140	3	115	M8
IEC100	60	52.5	250	180	1.5	4,5	4	62.5	60	140	200	28	28	215	M12	8	8	31,3	31	M8	168.5	293.5	110	160	3,5	130	M8
IEC112	60	52.5	250	180	1.5	4,5	4	62,5	60	140	200	28	28	211	M12	8	8	31,3	31	M8	168,5	293,5	110	160	3,5	130	M8
