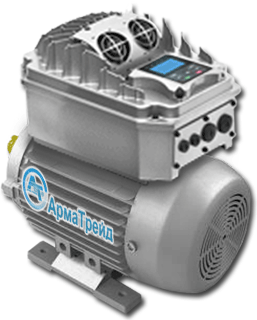

Мотоинвертор EuraDrives EM 30 - 0,4kW / 7,5kW



Преобразователь частоты Eura Drives EM 30



       Электродвигатели оснащенные преобразователями частоты становятся все более популярным решением в области управления электроприводами. Мотоинвертор, являясь единым устройством, позволяет решать множество возникающих задач, для которых ранее применялся целый комплекс устройств и оборудования различного типа.  Применение электродвигателей с инвертором, в большинстве случаев позволяет отказаться от необходимости использования вариаторов, необходимости установки шкафов и пультов управления, позволяет организовать защиту двигателя от перегрузок и запрограммировать автоматический алгоритм работы, а также осуществлять управление приводом в непосредственной близости, без необходимости использования дополнительных устройств. Установка инвертора непосредственно на двигатель, не требует применения специальных экранированных кабелей.

Основные особенности:
- Высокотехнологичная концепция управления двигателем, основанна на передовой технологии DSP V/Hz, SENSORLESS VECTOR, режиме управления мотором PMM syncronus motor control mode – SPEED/TORQUE имеющим интеллектуальные функции AUTOTUNING для легкой настройки.
- Преобразователи частоты Eura Drives EM30 имеют
прочную конструкцию корпуса, полностью изготовленную из металла, стойкую к ударам (4G).
- Степень пылевлагозащиты  IP66/NEMA4.
- Возможность подключения полевой шины.
- Полный спектр функций, необходимый для
всех видов промышленного и бытового применения, а также проведения модернизации и установки дополнительных устройств.
-
Интеллектуальные ПК-инструменты, для управления инвертором, параметризации и дублирования параметров.


-

Габаритные размеры мотоинверторов
Руководство по эксплуатации ENG



Основные технические характеристики

1-phase 230V

Модель

Мощность
кВт

Номинальный
 входной ток (A)

Номинальный
 выходной ток (A)

Входной
 ток защиты (A)
Корпус Размер
корпуса

Вес
(кг)

EM30-0004S2-1Ph-230V

0.4

6

2.5

10

J1

270x190x165

1.24

EM30-0007S2-1Ph-230V

0.75

10

4.5

18.1

J1

270x190x165

1.24

EM30-0015S2-1Ph-230V

1.5

14

7

25.2

J1

270x190x165

1.25

EM30-0022S2-1Ph-230V

2.2

20.0

10

32.0

J1

270x190x165

1.25


3-phase 400V

Модель

Мощность
кВт

Номинальный
 входной ток (A)

Номинальный
 выходной ток (A)

Входной
 ток защиты (A)
Корпус Размер
корпуса

Вес
(кг)

EM30-0007T3-3Ph-400V

0.75

3.0

2

6.5

J1

270x190x165

1.73

EM30-0015T3-3Ph-400V

1.5

5

4

11

J1

270x190x165

1.74

EM30-0022T3-3Ph-400V

2.2

7.5

6.5

15.0

J1

270x190x165

1.74

EM30-0030T3-3Ph-400V

3.0

8

7

16

J1

270x190x165

1. 18

EM30-0040T3-3Ph-400V

4.0

11.0

9

21.0

J2

338x228x193.5

1. 18

EM30-0055T3-3Ph-400V

5.5

14.0

12

29.0

J2

338x228x193.5

1. 19

EM30-0075T3-3Ph-400V

7.5

18.5

17

34.0

J2

338x228x193.5

1.65

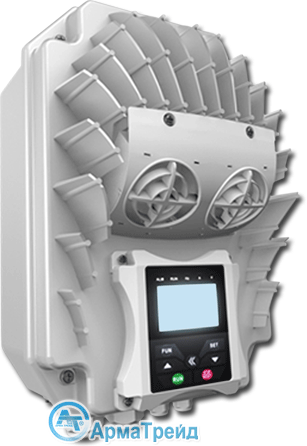

Конструкция и функции



       Преобразователь частоты EuraDrives EM30 отличается простотой установки и монтируется на штатное место клемной коробки электродвигателя.

Тип электропитания и диапазон мощности:
1-
Ph 230В 50/60 Гц +/-15%  /  от 0,75кВт до 2,2кВт
3-
Ph 400В 50/60 Гц +/-15%  /  от 0,75 кВт до 11 кВт

- Корпус
имеет эффективную систему отвода  тепла, включающую не только ребра охлаждения. но и принудительную вентиляцию корпуса преобразователя. Благодаря тщательно продуманной компоновке, между инвертором и двигателем отсутствуют тепловые помехи, все активные компоненты встроены в верхнюю часть инвертора. Прогрессивный дизайн ребер охлаждения, препятствует образованию пыли на их поверхности. В систему принудительной вентиляции устанавливаются высококачественные вентиляторы Longlife со степенью защиты IP76.
- Инвертор EuraDrives EM30 может работать в любом положении.
- Предусмотрено два регулируемых цифровых входа и два регулируемых реле.
-
Вход для подключения термистора.
-
Система управления скоростью для 1 насоса.
-
Регулируемый многорежимный режим для работы 2-6 контроллеров EM30 на контроллере MARH.
- Настраиваемый
PI контроллер для быстрого регулирования давления.
-
Регулируемое обрезание нулевого потока для выключения насоса в режим ожидания.
-
Ручной режим с регулируемой фиксированной скоростью для аварийного питания в случае отказа датчика.
-
Регулируемый контроль утечки.
-
Регулируемая электронная защита от сухого хода.
-
Регулируемый электронный контроль давления.
-
Мониторинг датчиков с аварийным переходом на фиксированную скорость.
-
Регулируемый рабочий режим
-
Регулируемая характеристика двигателя
-
Память ошибок
-
Регулирование температуры вентилятора
- Утвержден по международным стандартам независимыми экспертными органами.


Панель управления


- Съемная клавиатура может устанавливаться в любом положении, с поворотом на 90°.

-
Единое текстовое меню делает управление простым и понятным. Отображаются все рабочие сообщения, заданные значения и значения ввода в эксплуатацию. Система защищена паролем и имеет функции мониторинга.

-
Панель управления имеет гибкий настраиваемый интерфейс.

- Клавиатура устанавливается на радиатор, для улучшения теплозащиты.

- Для обеспечения возможности удаленного размещения клавиатуры, предусмотрена специальная
защитная крышка корпуса.
