Преобразователь частоты Eura Drives E2000 от 0,4 кВт до 400 кВт

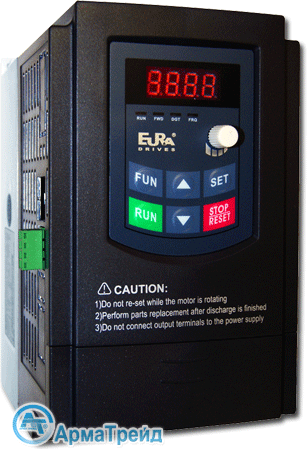

Преобразователь частоты Eura Drives E2000



       Инверторы EuraDrives E2000 новое поколение высокотехнологичных устройств для управления электродвигателями, в которых реализованы: гибкое управление, аналоговые входы с двойным высоким разрешением, свободные цифровые каналы ввода / вывода. Изделие подготовлено для всех широко используемых систем полевой шины. Принцип работы основан на передовой технологии DSP - для управления V/Hz, а так же управления SENSORLESS VECTOR, CLV и PMM. Интеллектуальные функции AUTOTUNING облегчают процесс настройки устройства, а универсальный набор функций для всех видов промышленных и бытовых применений, включая интегрированные процедуры контроллера PID / насоса, позволяют производить замену практически любых типов преобразователей на новую серию инверторов Е2000.

Кроме того для автоматизации производственных и технических процессов, предусмотрены интеллектуальные ПК-инструменты управления инверторами, и функция дублирования параметров. Интерфейс позволяет без затруднений осуществлять программирование инвертора через ноутбук или ПК, а так же производить копирование функций параметров. Благодаря EURA PC-инструментам появилась возможность осуществлять программирование и параметризацию инвертора, запоминание параметров, визуализацию параметров работы, мониторинг состояния в реальном времени, дисбаланс рабочего состояния, осуществлять моделирование диагностики и устранения неисправностей.

Основные особенности:
- Встроенный EMI фильтр
- Встроенный тормозной резистор
- Панель с потенциометром
- MODBUS терминал
- Съемная панель управления на преобразователях с корпусом "С"


  - Технические характеристики Руководство по эксплуатации ENG
  - Габаритные и присоединительные размеры Руководство по эксплуатации RUS


1 фаза 220/240B, пластиковый корпус

Модель

Мощность, кВт

Номинальный ток, А

Время торможения, с

Габариты (ШхВхГ), мм

E2000-0004S2F2KB

0,4

2,5

0,1-3000

80х138х142

E2000-0007S2F2KB

0,75

4,5

0,1-3000

80х138х142

E2000-0015S2F2KB

1,5

7

0,1-3000

106х180х157

E2000-0022S2F2KB

2,2

10

0,1-3000

106х180х157

3 фазы 380/480B, пластиковый корпус

Модель

Мощность, кВт

Номинальный ток, А

Время торможения, с

Габариты (ШхВхГ), мм

E2000-0007T3F2KB

0,75

2

0,1-3000

106х180х157

E2000-0015T3F2KB

1,5

4

0,1-3000

106х180х157

E2000-0022T3F2KB

2,2

6,5

0,1-3000

106х180х157

E2000-0030T3F2KB

3

7

0,1-3000

106х180х177

E2000-0040T3F2KB

4

9

0,1-3000

138х235х159

E2000-0055T3F2KB

5,5

12

0,1-3000

138х235х159

E2000-0075T3F2KB

7,5

17

0,1-3000

156х265х177

E2000-0110T3F2KB

11

23

0,1-3000

156х265х177

E2000-0150T3F2KB

15

32

0,1-3000

205х340х202

E2000-0185T3F2KY

18,5

38

0,1-3000

205х340х202

E2000-0220T3F2KY

22

44

0,1-3000

205х340х202

3 фазы 380/480B, металлический корпус

Модель

Мощность, кВт

Номинальный ток, А

Время торможения, с

Габариты (ШхВхГ), мм

E2000-0300T3F2KY

30

60

0,1-3000

265х435х235

E2000-0370T3F2KY

37

75

0,1-3000

315х480х234

E2000-0450T3F2KY

45

90

0,1-3000

315х480х234

E2000-0550T3F2KY

55

110

0,1-3000

360х555х265

E2000-0750T3F2KY

75

150

0,1-3000

360х555х265

E2000-0900T3F2KY

90

180

0,1-3000

410х630х300

E2000-1100T3F2KY

110

220

0,1-3000

410х630х300

E2000-1320T3F2KY

132

265

0,1-3000

516х765х326

E2000-1600T3F2KY

160

320

0,1-3000

560х910х342

E2000-1800T3DF2KY

180

360

0,1-3000

560х910х342

E2000-2000T3DF2KY

200

400

0,1-3000

400х1310х385

E2000-2200T3DF2KY

220

440

0,1-3000

535х1340х380

E2000-2500T3DF2KY

250

480

0,1-3000

535х1340х380

E2000-2800T3DF2KY

280

530

0,1-3000

600х1463х380

E2000-3150T3DF2KY

315

580

0,1-3000

600х1463х380

E2000-3550T3DF2KY

355

640

0,1-3000

600х1463х380

E2000-4000T3DF2KY

400

690

0,1-3000

600х1593х380

       Частотный преобразователь для электродвигателя 220/380В серии E2000 изготавливается со следующими типами электропитания:

       Инвертор для асинхронного двигателя с питанием 220В: однофазное питание 230 VAC. Вход однофазный - 1Ph (входное напряжение 220-240V ±15%, с номинальной частотой 50/60Гц). Выход трёхфазный - 3Ph 0-INPUT (V) (диапазон частоты на выходе: 0,50~650,0 Гц).

       Инвертор для асинхронного двигателя  с питанием 380В: трехфазное питание 400 VAC. Вход трехфазный - 3Ph (входное напряжение 380-480V +10%/-15%, с номинальной частотой 50/60Гц). Выход трёхфазный - 3Ph 0-INPUT (V) (диапазон частоты на выходе: 0,50~650,0 Гц).



Дополнительные устройства



Eura Drives USB Stick

Устройство для копирования и переноса параметров преобразователя.

Основные функции и особенности:

- Интерфейс USB / RS485
- Функция записи набора параметров для загрузки на ПК или ноутбук
- Простой и удобный преобразователь передачи параметров в инвертор
- Специально разработан для использования с инструментом программирования EURA PC.
- Упрощает процесс параметризации, мониторинга/моделирования, устранения неполадок.

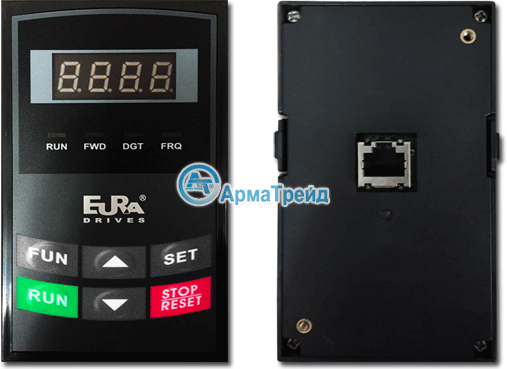

Панель дистанционного управления

Съемная панель управления Eura E2000

       Для обеспечения возможности удаленного управления работой преобразователя частоты, трехфазный инвертор для асинхронного двигателя мощностью свыше 30кВт  оснащен съемной панелью управления. Для инверторов меньшей мощности, панель поставляется по запросу.

- Пульт, как и основная панель, состоит из трех секций: дисплея данных, индикаторов состояния и клавиатуры управления.

- Предусмотрено два варианта исполнения AA-B / A6-1-B: с потенциометром и без.

- Подключение производится восьмижильным кабелем через разъем RG45.

- Панель управления легко устанавливается и надежно фиксируется в клавиатурном держателе.



Доступные опции

Наименование

Описание

Кабели

Рекомендуемые производителем типы кабелей, необходимые для подключения основных и дополнительных устройств.

Прерыватель

Позволяет предотвращать поражение электротоком или защищает источник питания и кабельную систему от превышения силы тока при коротком замыкании. (Рекомендуется устанавливать прерыватели с функцией сокращения гармоник высокого порядка и чувствительным током свыше 30мА)

Вводный ограничитель

Устройство используется для повышения коэффициента мощности на входной стороне инвертора и контролирует ток гармоник высокого порядка.

Ограничитель постоянного тока

Вводный фильтр

Контролирует электромагнитные помехи, создаваемые инвертором, устанавливается с клеммной стороны инвертора.

Тормозной модуль или резистор

Позволяет сократить время замедления

Выходной

ограничитель

Контролирует помехи с выходной стороны инвертора.

Выходной

ограничитель

Увеличивает фактическую дальность действия инвертора для управления резким повышением напряжения при включении/выключении устройства.
