     Гидравлические клапаны МКПВ-16/3Ф..., МКПВ-25/3Ф..., МКПВ-32/3Ф..., МКПВ-25/3П... предназначены для защиты и предохранения гидросистемы от перегрузок и поддержания необходимого и настроенного давления, а также разгрузки гидравлической системы от давления и выбора настроенного давления в соответствии с управляющим электрическим сигналом. Спектр применения вставных клапанов достаточно широк и включает в себя гидроприводы прессов, гидроприводы станков, риводы литейных и литьевых машин, стационарной мобильной и самодвижущейся техники, другого оборудования оснащенного гидравлическими системами.
     Клапаны изготавливаются с диаметрами условного прохода 16мм, 25мм, 32мм, и рассчитаны на номинальное давление 10, 20 и 32 МПа.  Максимальное давление разгрузки составляет от 0,35 до 0,5 МПа. Время нарастания давления после прекращения разгрузки не более 0,2 с. Превышение давления настройки клапана при мгновенном возрастании  давления от 2,5 до 3,5 МПа. Управление клапаном может осуществляться как постоянным так и переменным током с напряжением 24, 110, 220 вольт. Регулировочное устройство может изготавливаться с регулировочным винтом и головкой под ключ, с рукояткой, с защитным колпачком и возможностью опломбирования, с защитным колпачком и замковым устройством.




Технические характеристики


Обозначение

МКПВ 16/3Ф

МКПВ 25/3Ф

МКПВ 25/3П

МКПВ 32/3Ф

Исполнение по номинальному давлению настройки, МПа

10, 20, 32

10, 20, 32

10, 20, 32

10, 20, 32

Условный проход, мм

16

25

25

32

Давление на входе ном. / макс. / мин., МПа:
при номинальном давлении настройки 10 МПа
при номинальном давлении настройки 20 МПа
при номинальном давлении настройки 32 МПа


10 / 12 / 0,5
20 / 25 / 2
32 / 35 / 5


10 / 12 / 0,5
20 / 25 / 2
32 / 35 / 5


10 / 12 / 0,5
20 / 25 / 2
32 / 35 / 5


10 / 12 / 0,5
20 / 25 / 2
32 / 35 / 5

Максимальное давление разгрузки, МПа

0,35

0,5

0,5

0,5

Расход рабочей жидкости ном. / макс. / мин., л/мин

63 / 200 / 2

160 / 400 / 2,5

160 / 400 / 2,5

450 / 750 / 3

Время нарастания давления после прекращения разгрузки не более, с

0,2

0,2

0,2

0,2

Превышение давления настройки гидроклапана при мгновенном возрастании давления, МПа

2,5

2,5

2,5

3,5




Габаритные и присоединительные размеры

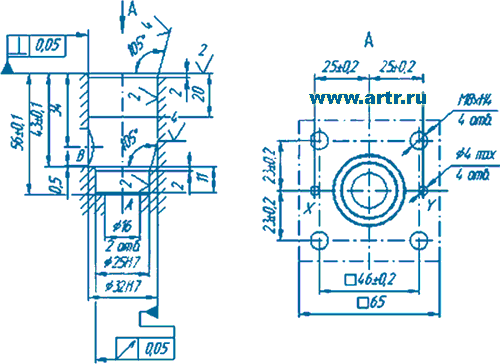

Размеры монтажного гнезда МКПВ-16/3Ф по ГОСТ 27790






ОПИСАНИЕ



Клапаны МКПВ-16/3Ф10 относятся к аппаратам непрямого действия и состоят из затвора и фланца. Затвор оснащен подпружиненным клапаном, взаимодействующим с гильзой, размещенной в переходной втулке. Во фланце расположен управляющий каскад, состоящий из трех управляющих гидроклапанов давления прямого действия и гидропилота, подключающий их поочередно к надклапанной полости основного клапана в соответствии с электрическим сигналом.

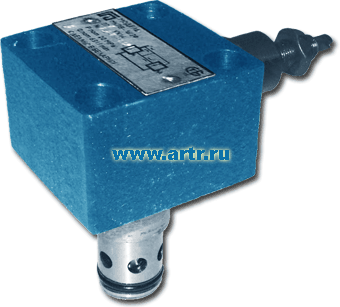

Клапан МКПВ-16/3Ф2П1 УХЛ4 предохранительный вставного монтажа с поперечным расположением управляющего клапана относительно основного с регулирующими элементом в виде защитного колпачка с возможностью опломбирования применяется для предохранения гидросистемы от избыточного давления. Обладает следующими техническими характеристиками: условный проход 16 мм; тип монтажа - вставной;  номинальное давление на входе 32 МПа; исполнение по конструктивно-функциональным признакам - с поперечной компоновкой управляющего клапана относительно основного; исполнение по виду регулировочного устройства - с защитным колпачком и возможностью опломбирования;  исполнение по номинальному давлению настройки - до 10 МПа; климатическое исполнение - для районов с умеренным и холодным климатом; масса не более 2,15 кг.

Кроме того клапаны имеют широкий диапазон конструктивно-функциональных исполнений: с соосной компоновкой управляющего клапана относительно основного; с поперечной компоновкой управляющего клапана относительно основного; с поперечной компоновкой управляющего клапана относительно основного, с электрогидравлической разгрузкой, нормально разгруженный; с поперечной компоновкой управляющего клапана относительно основного, с электрогидравлической разгрузкой, нормально нагруженный; с двумя вспомогательными клапанами с нормальной рабочей ступенью высокого давления; с двумя вспомогательными клапанами с нормальной рабочей ступенью низкого давления; с двумя вспомогательными клапанами, нормально разгруженный; с дистанционным гидравлическим управлением с функцией предохранения; с дистанционным гидравлическим управлением без функции предохранения; с тремя вспомогательными клапанами для Ду=25 и Ду=32 мм; с соосной компоновкой управляющего клапана относительно основного и обратным клапаном в линии управления дистанционной разгрузки; с поперечной компоновкой управляющего клапана относительно основного и обратным клапаном в линии управления дистанционной разгрузки; с двумя вспомогательными клапанами c нормально рабочей ступенью высокого давления и обратным клапаном в линии управления дистанционной разгрузки; с двумя вспомогательными клапанами c нормально рабочей ступенью низкого давления и обратным клапаном в линии управления дистанционной разгрузки.

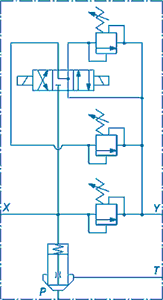

Гидросхема гидроклапана МКПВ-16/3Ф10






Структура условного обозначения гидроклапана



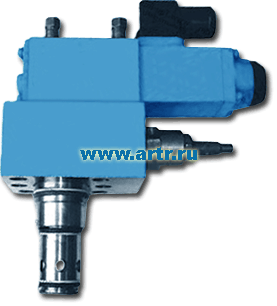

     Пример условного обозначения клапана с условным проходом 16 мм, вставного монтажа, с поперечной компоновкой управляющего клапана относительно основного, с электрогидравлической разгрузкой, нормально разгруженный, с регулировочным винтом с головкой под винт, с номинальным давлением настройки 32 МПа, с управляющим сигналом напряжением 24 В постоянного тока для районов с умеренным и холодным климатом, категории размещения 4 по ГОСТ 15150: Гидроклапан МКПВ-16/3Ф3В3 Г24 УХЛ4

М - Присоединительные размеры принятые в международной практике
КПВ - Клапан предохранительный на базе единых вставных элементов
16 - Условный проход: 16 - 16мм; 25 - 25мм; 32 - 32мм
/3 - Номинальное давление 32 МПа
Ф - Вид монтажа: Ф - вставной, П - вставной в оригинальное монтажное гнездо (только для Ду=25 мм)
3 - Исполнение по конструктивно-функциональным признакам:

1 - с соосной компоновкой управляющего клапана относительно основного
2 - с поперечной компоновкой управляющего клапана относительно основного
3 - с поперечной компоновкой управляющего клапана относительно основного, с электрогидравлической разгрузкой, нормально разгруженный
4 - с поперечной компоновкой управляющего клапана относительно основного, с электрогидравлической разгрузкой, нормально нагруженный
5 - с двумя вспомогательными клапанами с нормальной рабочей ступенью высокого давления
6 - с двумя вспомогательными клапанами с нормальной рабочей ступенью низкого давления
7 - с двумя вспомогательными клапанами, нормально разгруженный
8 - с дистанционным гидравлическим управлением с функцией предохранения
9 - с дистанционным гидравлическим управлением без функции предохранения
10 - с тремя вспомогательными клапанами (только для Ду=25 и Ду=32 мм)
11 - с соосной компоновкой управляющего клапана относительно основного и обратным клапаном в линии управления дистанционной разгрузки
12 - с поперечной компоновкой управляющего клапана относительно основного и обратным клапаном в линии управления дистанционной разгрузки
13 - с двумя вспомогательными клапанами c нормально рабочей ступенью высокого давления и обратным клапаном в линии управления дистанционной разгрузки
14 - с двумя вспомогательными клапанами c нормально рабочей ступенью низкого давления и обратным клапаном в линии управления дистанционной разгрузки

В - Исполнение по виду регулировочного устройства: В - с регулировочным винтом с головкой под ключ; Р - с рукояткой; П - с защитным колпачком и возможностью опломбирования; К - с защитным колпачком и замковым устройством.

3 - Исполнение по номинальному давлению настройки: без индекса - 6,3 МПа; 1 - 10 МПа; 2 - 20 МПа; 3 - 32 МПа

Г - Вид управляющего сигнала: Г - постоянный ток; В - переменный ток

24 - Управляющее напряжение: 24 - 24 В; 110 - 110 В; 220 - 220 В


Обозначение клапана

Условный проход

Исполнение по конструктивно-функциональным признакам

Масса не более, кг

МКПВ-16/3Ф1

16

С соосной компоновкой управляющего клапана относительно основного

1,65

МКПВ-16/3Ф2

16

С поперечной компоновкой управляющего клапана относительно основного

2,15

МКПВ-16/3Ф3

16

С поперечной компоновкой управляющего клапана относительно основного, с электрогидравлической разгрузкой, нормально разгруженный

2,15

МКПВ-16/3Ф4

16

С поперечной компоновкой управляющего клапана относительно основного, с электрогидравлической разгрузкой, нормально нагруженный

3,75

МКПВ-16/3Ф5

16

С двумя вспомогательными клапанами с нормальной рабочей ступенью высокого давления

4,05

МКПВ-16/3Ф6

16

С двумя вспомогательными клапанами с нормальной рабочей ступенью низкого давления

6,3

МКПВ-16/3Ф7

16

С двумя вспомогательными клапанами, нормально разгруженный

6,3

МКПВ-16/3Ф8

16

С дистанционным гидравлическим управлением с функцией предохранения

6,55

МКПВ-16/3Ф9

16

С дистанционным гидравлическим управлением без функции предохранения

2,35

МКПВ-16/3Ф10

16

С тремя вспомогательными клапанами

2,35

МКПВ-16/3Ф11

16

С соосной компоновкой управляющего клапана относительно основного и обратным клапаном в линии управления дистанционной разгрузки

2,65

МКПВ-16/3Ф12

16

С поперечной компоновкой управляющего клапана относительно основного и обратным клапаном в линии управления дистанционной разгрузки

2,35

МКПВ-16/3Ф13

16

С двумя вспомогательными клапанами c нормально рабочей ступенью высокого давления и обратным клапаном в линии управления дистанционной разгрузки

6,3

МКПВ-16/3Ф14

16

С двумя вспомогательными клапанами c нормально рабочей ступенью низкого давления и обратным клапаном в линии управления дистанционной разгрузки

6,3

МКПВ-25/3Ф1

25

С соосной компоновкой управляющего клапана относительно основного

3,35

МКПВ-25/3Ф2

25

С поперечной компоновкой управляющего клапана относительно основного

3,15

МКПВ-25/3Ф3

25

С поперечной компоновкой управляющего клапана относительно основного, с электрогидравлической разгрузкой, нормально разгруженный

4,65

МКПВ-25/3Ф4

25

С поперечной компоновкой управляющего клапана относительно основного, с электрогидравлической разгрузкой, нормально нагруженный

4,95

МКПВ-25/3Ф5

25

С двумя вспомогательными клапанами с нормальной рабочей ступенью высокого давления

7,2

МКПВ-25/3Ф6

25

С двумя вспомогательными клапанами с нормальной рабочей ступенью низкого давления

7,2

МКПВ-25/3Ф7

25

С двумя вспомогательными клапанами, нормально разгруженный

7,5

МКПВ-25/3Ф8

25

С дистанционным гидравлическим управлением с функцией предохранения

3,35

МКПВ-25/3Ф9

25

С дистанционным гидравлическим управлением без функции предохранения

3,35

МКПВ-25/3Ф10

25

С тремя вспомогательными клапанами

10,05

МКПВ-25/3Ф11

25

С соосной компоновкой управляющего клапана относительно основного и обратным клапаном в линии управления дистанционной разгрузки

3,15

МКПВ-25/3Ф12

25

С поперечной компоновкой управляющего клапана относительно основного и обратным клапаном в линии управления дистанционной разгрузки

3,15

МКПВ-25/3Ф13

25

С двумя вспомогательными клапанами c нормально рабочей ступенью высокого давления и обратным клапаном в линии управления дистанционной разгрузки

7,2

МКПВ-25/3Ф14

25

С двумя вспомогательными клапанами c нормально рабочей ступенью низкого давления и обратным клапаном в линии управления дистанционной разгрузки

7,2

МКПВ-25/3П2

25

С поперечной компоновкой управляющего клапана относительно основного

1,95

МКПВ-25/3П3

25

С поперечной компоновкой управляющего клапана относительно основного, с электрогидравлической разгрузкой, нормально разгруженный

3,35

МКПВ-32/3Ф1

32

С соосной компоновкой управляющего клапана относительно основного

4,35

МКПВ-32/3Ф2

32

С поперечной компоновкой управляющего клапана относительно основного

4,85

МКПВ-32/3Ф3

32

С поперечной компоновкой управляющего клапана относительно основного, с электрогидравлической разгрузкой, нормально разгруженный

6,25

МКПВ-32/3Ф4

32

С поперечной компоновкой управляющего клапана относительно основного, с электрогидравлической разгрузкой, нормально нагруженный

6,25

МКПВ-32/3Ф5

32

С двумя вспомогательными клапанами с нормальной рабочей ступенью высокого давления

9,3

МКПВ-32/3Ф6

32

С двумя вспомогательными клапанами с нормальной рабочей ступенью низкого давления

9,3

МКПВ-32/3Ф7

32

С двумя вспомогательными клапанами, нормально разгруженный

9,65

МКПВ-32/3Ф8

32

С дистанционным гидравлическим управлением с функцией предохранения

4,85

МКПВ-32/3Ф9

32

С дистанционным гидравлическим управлением без функции предохранения

4,85

МКПВ-32/3Ф10

32

С тремя вспомогательными клапанами

13,55

МКПВ-32/3Ф11

32

С соосной компоновкой управляющего клапана относительно основного и обратным клапаном в линии управления дистанционной разгрузки

4,99

МКПВ-32/3Ф12

32

С поперечной компоновкой управляющего клапана относительно основного и обратным клапаном в линии управления дистанционной разгрузки

4,85

МКПВ-32/3Ф13

32

С двумя вспомогательными клапанами c нормально рабочей ступенью высокого давления и обратным клапаном в линии управления дистанционной разгрузки

9,3

МКПВ-32/3Ф14

32

С двумя вспомогательными клапанами c нормально рабочей ступенью низкого давления и обратным клапаном в линии управления дистанционной разгрузки

9,3
