25ч7п2
|
 |

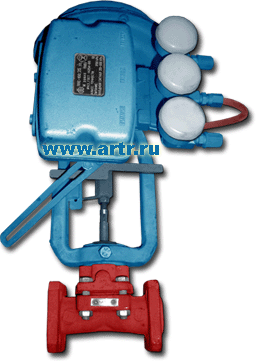

Клапан регулирующий мембранный футерованный
фланцевый 25ч7п, 25ч7п2, 25ч5п
Среда — жидкая и газообразная коррозионная:
при температуре +60 °С (материал футеровки
корпуса - полиэтилен), при температуре +110 °С
(материал футеровки корпуса - фторопласт 42ЛД),
при температуре +130 °С (материал футеровки
корпуса - фторопласт 2М-Ж)
Присоединение к трубопроводу - фланцевое
с присоединительными размерами по ГОСТ 12815-80
Материал корпуса - серый чугун
Привод - пневматический мембранный
исполнительный механизм (с позиционером)
Ру 3; 4; 6,3; 10 кгс/см2 |
|

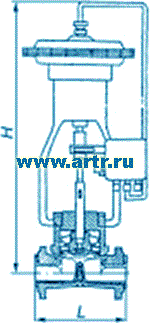

Габаритные и присоединительные размеры
клапана 25ч7п2
|
 |
|
Ду |
Ру,
кгс/см2 |
L |
H |
Масса, кг |
|
НО |
НЗ |
|
15 |
10 |
130 |
470 |
410 |
13,7 |
|
25 |
6,3 |
160 |
510 |
420 |
21,3 |
|
32 |
6,3 |
180 |
625 |
575 |
33,5 |
|
50 |
4,0 |
230 |
765 |
735 |
55,0 |
|
80 |
3,0 |
310 |
850 |
820 |
60,0 |
|
100 |
3,0 |
350 |
855 |
1005 |
118,0 |
|
|
|
|
|
|
|
|
