КГДЭУ


Клапаны предохранительные

КГДЭУ



КГДЭУ

Клапан газовый КГДЭУ нормально открытый, двустабильный с электронным управлением разработан для использования в системах дистанционного аварийного отключения потребителей в качестве запорного органа в трубопроводных системах, для управления потоком топливных углеводородных газов, природного или сжиженного с рабочим давлением до 0,005 МПа, в комплекте с СГГ10-Б.
 Клапан выпускается для трубопроводов с условным диаметром проходного отверстия DN15, DN20, DN25, DN32.
 Системы КГДЭУ находят широкую область применения: в жилом и коммунальном секторе, оборудованного плитами, водогрейными колонками, отопительными котлами, работающими на газе.

 Выпускаемый клапан обладает следующими особенностями:
 − отсутствуют соединительные провода между сигнализатором и клапаном;
 − клапан можно монтировать в любом установочном положении;
 − срок работы клапана без замены элемента питания доходит до 5 лет;
 − конструкция обладает высокой степенью защиты от пыли и влаги IP 65;
 − по сравнению с аналогами увеличен диапазон допустимой температуры окружающей среды;
 − все разрешительные документы, разрешение на применение Ростехнадзора, сертификат соответствия имеются в наличии;
 − система оснащена световой индикацией разряда батарей;
 − высокая надежность;
 − цифровое кодирование сигнала, исключающее ложные срабатывания;
 − предусмотрена возможность кодировки нескольких сигнализаторов для работы с одним клапаном;
 − предусмотрена функция дистанционного управления клапаном от выносного пульта;
 − срок службы клапана, при соблюдении рекомендаций производителя не менее 10 лет.
 Комплект поставки: Клапан КГДЭУ; Паспорт; Инструкция по эксплуатации.



Характеристики

Значения

Примечание

  Диаметр проходного отверстия DN, мм

стыковая резьба:

КГДЭУ-20

20

3/4"

КГДЭУ-25

25

1"

КГДЭУ-32

32

1 1/4"

Время закрытия, с, не более 4

Диапазон рабочего давления, МПа

0 – 0,005



Температура окружающей среды, оС

-45 ? +70



Степень защиты

IP 65



Напряжение питания, В (от встроенных батарей)

3,6

от 3 до 5

Потребляемый ток в “спящем” режиме, мкА, не более

10



Габаритные размеры, мм, не более: LxHxB

134х82х55

масса, кг, не более 0,8

Способ присоединения к трубопроводу

муфтовый

ГОСТ 6527

Установленный ресурс циклов, не менее

5000



Срок службы клапан, лет, не менее

10



Срок работы клапана с автономным питанием, лет, не менее (без замены батарей)

5

батарея литиевая ёмкостью 5А/ч




Г
азовый клапан КГДЭУ

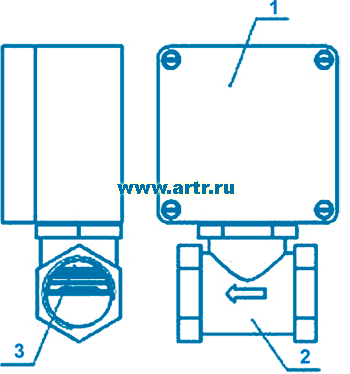

клапан КГДЭУ 1 – блок электронного управления;
2 – корпус клапана;
3 - запорная тарелка клапана.


   Клапан газовый двустабильный с электронным управлением КГДЭУ поставляется в комплекте с дополнительным оборудование для управления клапаном. Система разработана в соответствии с требованиями предъявляемыми к современному оборудованию, сертифицирована и запатентована как энергонезависимый радиоуправляемый газовый клапан КГДЭУ. Для расширения функциональных возможностей и области применения клапана КГДЭУ производителем были разработаны и запущены в серийное производство дополнительные устройства: пульт дистанционного управления ПДУ, сигнализатор горючих газов СГГ10-Б, мобильным звуковым сигнализатором ВС1. Разработка оборудования проводилась с учетом требований по безопасности при эксплуатации современного газоиспользующего оборудования и автоматизированного учета потребления природного газа. В результате проведенных работ разработан и серийно выпускается универсальный газовый клапан оснащенный дополнительным оборудованием, по своим особенностям не имеющий аналогов в мире.

   К преимуществам клапана КГДЭУ можно отнести: автономное питание, получаемое от одного литиевого элемента питания в течение пяти лет без замены, взаимодействие между всеми изделиями комплекта посредством радиоканала, управление от пульта дистанционного управления ПДУ, функция звукового сигнала при помощи мобильного звукового сигнализатора ВС1 (оператору котельной, ответственному лицу, владельцу дома или квартиры) при утечках газа в контролируемом помещении, высокое качество производимого оборудования достигнуто за счет применения современного технологического оборудования при монтаже электронных узлов и изготовлении механических деталей, применение современных технологий при разработке клапана значительно расширило температурный диапазон допускающий его применение от -45 до +70 со степенью защиты IP 64, что позволяет устанавливать его на улице, например, до вводного крана, практически в любом регионе РФ. На данный момент получены все необходимые разрешительные документы по применению клапана КГДЭУ в различных областях эксплуатации газового оборудования. Устройство защищено евразийским патентом № 013720, клапан прошел сертификационные испытания, сертификат соответствия № РОСС RU. AB28.B03326, получено разрешение на применение Ростехнадзора РФ от 19.07.2010 г.

   Отличительные особенности клапана КГДЭУ: Клапан в полной мере обладает характеристиками, необходимыми, для работы в составе автоматизированных систем, в том числе с автономным питанием и комплектуется сигнализатором горючих газов СГГ10-Б, пультом дистанционного управления ПДУ, мобильным звуковым сигнализатором ВС1.
 Конструкция оборудования и высокий уровень производства электронных узлов, позволяют легко адаптировать разработанное оборудование в автоматизированные системы безопасности инженерных объектов, автоматизированные системы учета и распределения энергоресурсов.



Бытовой сигнализатор горючих газов СГГ-10Б


СГГ-10БСигнализатор СГГ-10Б предназначен для звукового оповещения о превышении установленных значений довзрывоопасных концентраций горючих газов, таких как метан или пропан-бутановая смесь в воздухе.
Сигнализатор разработан для применения в жилых, бытовых, административных и общественных помещениях, оборудованных газогорелочными устройствами, работающими на природном (ГОСТ 5542-87) или сжиженном (ГОСТ 20448-90) газах.
Метод измерения газосигнализатора - термохимический.
Способ забора пробы - диффузионный.
Тип сигнализатора - стационарный.
Режим работы - непрерывный.

   При достижении концентрации газа равной 10% НКПР газосигнализатор предупреждает об аварийной ситуации прерывистыми звуковым сигналом и световым сигналом красного цвета, при достижении 20% НКПР газосигнализатор выдает сигнал на запирание электромагнитного клапана и предупреждает об аварийной ситуации звуковым и световым сигналами, а также передает информацию о факте утечки газа, в зависимости от модификации, через интерфейс Rs485 или по радиоканалу, кроме того происходит оповещение срабатыванием (сухих) контактов реле.
Наличие нескольких модификаций позволяет выбрать необходимую модель газосигнализатора.

   К достоинствам сигнализаторов СГГ-10Б можно отнести:
- высокую степень защиты IP 42;
-
возможность организации сети через интерфейс Rs485 или по радиоканалу с форматом передачи данных Zigbee;
-
подключение кабелей без пайки (клеммная колодка);
- широкий температурный диапазон от -10 до +50 °С;
- возможность подвода питания скрытой проводкой;
- наличие кнопки (сброс-тест) для тестирования газосигнализатора;
- возможность подключения к системам пожарной сигнализации;
- наличие модификации с легко съемным датчиком имеющим разъемное соединение;
- малые габариты и вес
- срок службы датчика - 5 лет

В комплект поставки сигнализатора СГГ-10Б входят:
- Сигнализатор СГГ-10Б, ЗИП, эксплуатационная документация.

   Дополнительно можно приобрести  баллоны с поверочной газовой смесью ГСО-ПГС для поверки газосигнализатора, вентиль точной регулировки ВТР, индикатор расхода ИР, термохимический датчик, электромагнитные клапаны-отсекатели КЭГ-9720 (dy=15, 20, 25, 32), блок сбора и передачи информации на пульт диспетчера ГРО, антивандальный защитный кожух (для размещения в подъездах), выносной пульт сигнализации (звуковой и световой).

   Сигнализаторы соответствуют Европейскому нормативу EN 501194:2000



Основные технические характеристики сигнализатора СГГ-10Б


Характеристики

Значения

Примечание

Пороги срабатывания (по метану), % НКПР
1-ый порог
2-ой порог

10
20

отключаемый
сигнализация блокирующая

Коммутирующие параметры дублирующего оптореле

40 В; 220 мА

контакты нормально разомкнутые

Основная абсолютная погрешность, % НКПР, не более

± 5



Уровень звуковой сигнализации, Дб, не менее

85

на расстоянии 1 м

Степень защиты (по ГОСТ 14254)

IP 42



Напряжение питания, В

100-2 6 0

(50 ± 1) Гц

Диапазон температуры окружающей среды, ° С

от -10 до + 50



Выход на клапан, В (напряжение импульсное)

40

КЭГ-9720 (Ду=15; 20; 25; 32)

Длина кабеля для подключения
электромагнитных клапанов, м

5

максимальная длина кабеля 100 м
(с сопротивлением жилы не более
50 Ом на 1 км)

Потребляемая мощность, ВА, не более

10



Время прогрева, мин, не более

5



Время срабатывания сигнализации, с, не более

15

при превышении сигнальной концентрации в 1,6 раза

Габаритные размеры, мм, не более

143х95х41



Масса, кг, не более

0,2



Средний срок службы, лет
сигнализатора
датчика


10
5




Исполнения сигнализаторов СГГ-10Б


Условное
наименование
сигнализаторов

Обозначение
сигнализаторов

Значение
порога
сигнализации, % НКПР

Наличие
«сухих»
контактов

Способ
присоединения
ТХД

Наличие
интерфейсов

Порог1

Порог2

RS485

Радиоканал

СГГ-10Б

ИБЯЛ.413216.047

10

20

-

пайкой

-

-

СГГ-10Б-МР

ИБЯЛ.413216.047-02

МР

пайкой

-

-

СГГ-10Б-ОР

ИБЯЛ.413216.047-04

ОР

разъемное

-

-

СГГ-10Б-И

ИБЯЛ.413216.047-06

-

разъемное

+

-

СГГ-10Б-РК

ИБЯЛ.413216.047-08

-

разъемное

-

+

Примечание:

1 Знак «-» означает отсутствие функции, знак «+» наличие.
2 МР - электромеханическое реле.
3 ОР – оптоэлектронное реле.

4 И - дополнительный цифровой выход RS-485. 5 РК - дополнительный радиоканал.





Сигнализатор СГГ10Б
Монтажная схема и разметка под крепление.

СГГ-10Б


1- сигнализатор
2- технологический разъем
3 - колодка клеммная Х7 Реле или
Rs485 (в зависимости от модификации)
3 - колодка клеммная Х3 клапан
3 - колодка клеммная Х1 сеть

Примечание: на клеммную колодку Х7 в зависимости от исполнения сигнализатора подключаются исполнительные устройства, коммутируемые ЭМ реле или оптореле, или подключается линия связи по
RS485.
Технический разъем предназначен для управления при калибровке сигнализатора.
