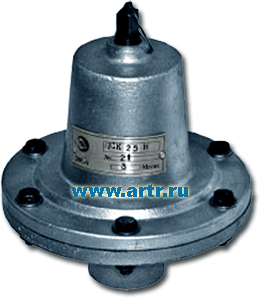

Клапан предохранительный сбросной ПСК-25-П-В
высокого давления срабатывания. |
|
|
|
 |
Клапан
предохранительный сбросной
ПСК-25 является прибором
мембранного типа,
предназначен для сброса газа
в атмосферу при повышении
давления (в сети или
резервуаре) сверх
допустимого предела.
Клапан ПСК-25
устанавливается на
газопроводах ГРП и ГРУ.
Клапан снабжен устройством
для принудительной продувки.
Клапаны ПСК с условным
проходом DN 25 производятся
нескольких видов:
сбросные клапаны низкого
давления срабатывания –
ПСК-25-П-Н;
сбросные клапаны высокого
давления срабатывания –
ПСК-25-П-В.
Вид климатического
исполнения — У3 ГОСТ
15150-69.
Материал корпуса —
алюминий АК 7ч.
Присоединение к
трубопроводу — муфтовое
по ГОСТ 6357.
Разрешение Ростехнадзора
№ РРС 00-24251 от
16.04.2007г
Сертификат соответствия №
РОСС RU.AЮ17.В09747 от
05.07.2007г
Подробное описание |
|
|
 |
|
Технические характеристики |
ПСК-25П-В |
|
Регулируемая среда |
неагрессивный природный газ |
|
Диапазон настройки клапана, кПа |
60–750 |
|
Условный проход
Ду,
мм |
25 |
|
Температура окружающей среды, °С |
от -40 до +40 |
|
Габаритные размеры, мм: |
|
Длина ( D ) |
160 |
|
Высота ( H ) |
220 |
|
А |
80 |
|
В |
30 |
|
Масса, кг |
3,7 |
|
|
|
