Клапан КПС-С (Н) состоит из следующих основных узлов и деталей: корпуса 1 с седлом 2, клапана 4, мембраны с жестким центром 3, защепленной по периферии в корпусе 5 с помощью гайки 6, настроечной пружины 7, регулировочной гайки 8 и тяги 9 для ручного открытия клапана.

Работает клапан следующим образом.

Газ из сети через входное отверстие поступает в надмембранную полость. Давление газа уравновешивается настроечной пружиной 7. При повышении давления газа в сети выше настроечного мембрана преодолевает усилие настроечной пружины и открывает выход газа через сбросное отверстие выходного патрубка. При снижении давления клапан возвращается в первоначальное положение и перекрывает сбросное отверстие.

Настройка срабатывания клапана осуществляется вращением регулировочной гайки (вращение по газовой стрелке увеличивает давление срабатывания клапана и наоборот).

Таблица технических характеристик предохранительных сбросных клапанов

Назначение и устройство

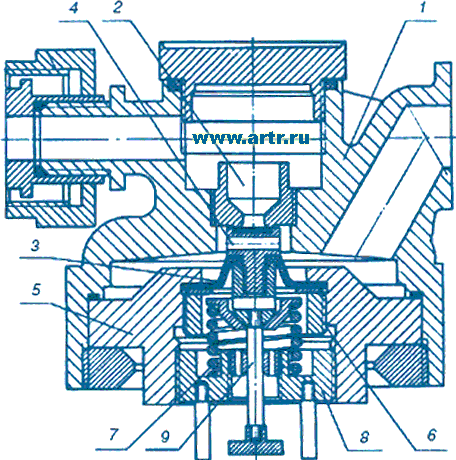

Клапаны предохранительные
сбросные КПС-Н, КПС-С:
1 — корпус
2 — седло
3 — мембрана с жестким центром
4 — клапан
5 — корпус
6 — гайка
7 — настроечная пружина
8 — регулировочная гайка
9 — тяга
