Клапаны запорные
электромагнитные /
Т26315-010
|

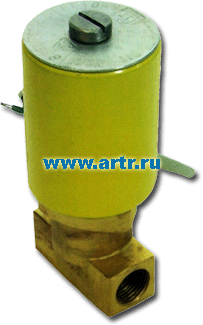

Клапан
15б817р |
|
|
|
 |
Клапан
15б817р
предназначен
для использования
в качестве запорного
устройства с дистанционным электрическим управлением на
трубопроводах различных
систем.
Мощность для
клапана
- для постоянного
тока, Вт 12
- для переменного
тока, В•А 12
Режим работы ПВ - 100
Степень защиты оболочки
электромагнитного привод - IP44, - IP54
Присоединение к
трубопроводу
- муфтовое
Вид действия
клапана - "НО" (нормально
– открыт)
Направление подачи
рабочей среды
- на золотник
Направление подачи
рабочей среды
- под золотник
Климатическое исполнение
- У3 ГОСТ
15150-69
Материал основных деталей -
латунь ЛЦ40Сд
Изготовление и приемка
- ТУ
26-07-055-2000
|
Проход условный Ду,
мм |
10 |
|
Пропуск среды в
затворе см3/мин |
не допускается |
|
Режим работы ПВ % |
100 |
|
Степень защиты
оболочки
электромагнитного
привода |
IP44 |
|
Степень защиты
клапана |
IP54 |
|
Присоединение к
трубопроводу |
муфтовое |
|
Вид действия |
нормально - открыт |
|
Направление подачи
рабочей среды |
на
золотник |
|
Направление подачи
рабочей среды
клапана |
под
золотник |
|
Климатическое
исполнение |
У3
ГОСТ 15150-69 |
|
Материал основных
деталей |
латунь ЛЦ40Сд |
|
Изготовление и
приемка |
ТУ
26-07-055-2000 |
|
|
|
Технические параметры
клапанов
|
|
Наименование |
Рабочая среда |
Давление рабочей среды Рр, МПа
(кгс/см2) |
Температура рабочей среды,
°С |
Характеристика электромагнита |
Масса,
кг |
|
Напряжение, В |
Частота, Гц |
Мощность,
|
Род тока |
|
Вт |
В·А |
|
15б817р |
|
|
20 |
110 |
- |
12 |
- |
Постоянный |
0,85 |
|
15б817р1 |
1,10 |
|
15б817р2 |
|
30 |
220 |
50 |
- |
20 |
Переменный |
1,25 |
|
|
|
|
|
|

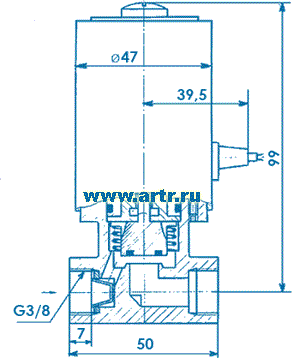

Габаритные и присоединительные размеры |
|
|
|
|
|

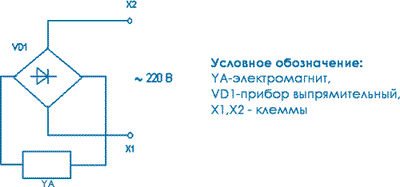

Схема подключения для клапана 15б817р
|
|
 |
|
|
|
Пример
обозначения клапана «НО» с электромагнитным
приводом Ду10, для природного газа с
напряжением 110 В, постоянного тока при
заказе: Клапан с электромагнитным
приводом Ду10,
15б817р ТУ
26-07-055-2000. |
|
|
|
|
