Вентили (клапаны) запорные

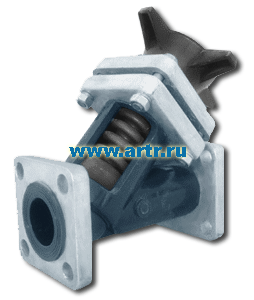

Вентиль
15п67п |
|
|
Вентиль применяется в качестве запорного
устройства на трубопроводах различных систем и
применяется для:
азотной кислоты, серной кислоты, соляной
кислоты, фосфорной кислоты, фтористоводородной кислоты,
кремнефтористоводородной кислоты, уксусной кислоты,
муравьиной кислоты, для кислот:
лимонной, масляной,
малеиновой, бензойной, для растворов солей минеральных и
органических кислот, для растворов щелочей,
сероводорода, для хлористого водорода (сухой газ), - для
влажного газа, аммиака, формадельгида, для предельных
углеводородов:
метана,
бутана, пропана и др., для четыреххлористового углерода,
для этилового спирта.
Вентиль 15п67п является сильфонным
типом запорной арматуры.
Применение винтового сильфона обеспечивает
герметичность относительно внешней среды. |
|
|
|
|
Условный диаметр Ду25, 32, 50 и 100мм.
Направление подачи среды под золотник.
Рабочее положение клапана - любое.
Герметичность в затворе - по классу "А" ГОСТ
9544-93.
Клапаны вакуумного исполнения должны быть
вакуумоплотные в затворе и по отношению к
внешней среде по IV классу ОСТ 5.0170-81.
Присоединение клапана к трубопроводу -
фланцевое.
Размеры фланцев трубопровода - по ГОСТ
12815-80, на Ру1,0
МПа (10 кгс/см2) для Ду
25, 32, 50 и на Ру0,63
МПа (6,3 кгс/см2) для Ду100
исполнение 1, ряд 2.
Коэффициент сопротивления для
Ду25, 32, 50 - не
более 5, для Ду100 -
не более 6. |
|
|
Основные технические
данные и параметры
|
Обозначение изделия |
Исполнение |
Таблица фигур |
Рабочее давление, Pр, МПа
(кгс/см2) |
Температура, оС |
Материал основных деталей |
Масса, кг |
рабочей |
окружающей |
Корпус |
Сильфон |
среды |
среды |
П26523-025 |
Норм. |
15п67п |
0,6 (6,0) |
100 |
от -5 |
Пентапласт БГ1 |
Фторопласт |
2,47 |
-01 |
15п67п1 |
до +40 |
ТУ 6-05-1422-79 |
Ф-42ЛД-2 |
2,84 |
-2 |
Эксп. |
15п67пэ |
|
|
ГОСТ 25428-82 |
2,47 |
-3 |
15п67п1э |
|
|
|
2,84 |
*-04 |
Норм. |
15п67п2 |
70 |
|
Полипропилен |
2,17 |
*-05 |
15п67п3 |
|
21020-16 |
2,62 |
-6 |
Эксп. |
15п67п2э |
|
ГОСТ 26996-86 |
2,17 |
-7 |
15п67п3э |
|
|
2,62 |
-8 |
Норм. |
15п67п4 |
от -30 |
от -30 |
Морозостойкий полипропилен |
2,62 |
-9 |
Эксп. |
15п67п4э |
до +70 |
до +40 |
МПП 12-06 ТУ 6-05-1931-82 |
2,62 |
-10 |
Вакуум |
15п67p |
от 10-3 мм.рт.ст. до 0,6 (6) |
70 |
от -5 |
Полипропилен |
2,62 |
до +40 |
21020-16 |
|
ГОСТ 26996-86 |
П26523-032 |
Норм. |
15п67п |
0,6 (6,0) |
100 |
от -5 |
Пентапласт БГ1 |
Фторопласт |
2,62 |
-1 |
15п67п1 |
до +40 |
ТУ 6-05-1422-79 |
Ф-42ЛД-2 |
2,98 |
-2 |
Эксп. |
15п67пэ |
|
|
ГОСТ 25428-82 |
2,62 |
-3 |
15п67п1э |
|
|
|
2,98 |
*-04 |
Норм. |
15п67п2 |
70 |
|
Полипропилен |
2,33 |
*-05 |
15п67п3 |
|
21020-16 |
2,7 |
-6 |
Эксп. |
15п67п2э |
|
ГОСТ 26996-86 |
2,47 |
-7 |
15п67п3э |
|
|
2,84 |
-8 |
Норм. |
15п67п4 |
от -30 |
от -30 |
Морозостойкий полипропилен |
2,47 |
-9 |
Эксп. |
15п67п4э |
до +70 |
до +40 |
МПП 12-06 ТУ 6-05-1931-82 |
2,84 |
-10 |
Вакуум |
15п67p |
от 10-3 мм.рт.ст. до 0,6 (6) |
70 |
от -5 |
Полипропилен |
2,17 |
до +40 |
21020-16 |
-11 |
15п67pэ |
|
ГОСТ 26996-86 |
2,62 |
П26523-050 |
Норм. |
15п67п |
0,6 (6,0)
|
100 |
от -5 |
Пентапласт БГ1 |
Фторопласт |
3,39 |
-1 |
15п67п1 |
до +40 |
ТУ 6-05-1422-79 |
Ф-42ЛД-2 |
3,76 |
-2 |
Эксп. |
15п67пэ |
|
|
ГОСТ 25428-82 |
3,39 |
-3 |
15п67п1э |
|
|
|
3,76 |
*-04 |
Норм. |
15п67п2 |
70 |
|
Полипропилен |
2,86 |
*-05 |
15п67п3 |
|
21020-16 |
3,31 |
-6 |
Эксп. |
15п67п2э |
|
ГОСТ 26996-86 |
2,86 |
-7 |
15п67п3э |
|
|
3,31 |
-8 |
Норм. |
15п67п4 |
от -30 |
от -30 |
Морозостойкий полипропилен |
3,31 |
-9 |
Эксп. |
15п67п4э |
до +70 |
до +40 |
МПП 12-06 ТУ 6-05-1931-82 |
3,31 |
-10 |
Вакуум |
15п67p |
от 10-3 мм.рт.ст. до 0,6 (6) |
70 |
от -5 |
Полипропилен |
3,4 |
до +40 |
21020-16 |
-11 |
15п67pэ |
|
ГОСТ 26996-86 |
3,4 |
П26523-100 |
Норм. |
15п67п |
0,4 (4,0) |
100 |
от -5 |
Пентапласт БГ1 |
Фторопласт |
12,2 |
до +40 |
ТУ 6-05-1422-79 |
Ф-42ЛД-2 |
-1 |
Эксп. |
15п67пэ |
|
|
ГОСТ 25428-82 |
*-02 |
Норм. |
15п67п2 |
70 |
|
Полипропилен |
11,8 |
|
21020-16 |
-3 |
Эксп. |
15п67п2э |
|
ГОСТ 26996-86 |
-4 |
Норм. |
15п67п3 |
от -30 |
от -30 |
Морозостойкий полипропилен |
11 |
-5 |
Эксп. |
15п67п3э |
до +70 |
до +40 |
МПП 12-06 ТУ 6-05-1931-82 |
|
|
|
Указания к применению
вентилей 15п67п
|
Наименование рабочей среды |
П26523-025, 01, 02, 03, |
П26523-025-04-09, |
П26523-032, 01, 02, 03, 12, 13, |
П26523-032-04-09, 14-16, |
П26523-050, 01, 02, 03, 12, 13, |
П26523-050-04-09, 14-16, |
П26523-100, 01 |
П26523-100-02-05 |
Концентрация, % |
Температура, оС |
Концентрация, % |
Температура, оС |
Азотная кислота |
до 10 |
100 |
20 |
50 |
до 40 |
60 |
до 50 |
20 |
Серная кислота |
до 60 |
100 |
до 30 |
60 |
до 96 |
65 |
до 40 |
40 |
до 70 |
20 |
Соляная кислота |
до 37 |
100 |
до 30 |
60 |
более 30 |
20 |
Фосфорная кислота |
до 85 |
100 |
до 80 |
60 |
Фтористоводородная кислота |
до 30 |
100 |
до 40 |
50 |
до 40 |
80 |
до 60 |
20 |
до 60 |
27 |
|
|
Кремнефтористоводородная кислота |
до 35 |
100 |
до 30 |
20 |
Уксусная кислота |
до 80 |
100 |
до 80 |
40 |
до 60 |
60 |
Муравьиная кислота |
до 100 |
100 |
до 50 |
60 |
Кислоты - лимонная, масляная,
малеиновая, бензойная |
любая |
100 |
любая |
70 |
Растворы солей минеральных и
органических кислот |
любая |
100 |
любая |
70 |
Растворы щелочей |
любая |
100 |
любая |
70 |
Сероводород |
- |
100 |
- |
70 |
Хлористый водород (сухой газ) |
- |
25 |
- |
- |
- влажный газ |
- |
от 20 |
30 |
60 |
Аммиак газ |
- |
100 |
- |
70 |
Формадельгид |
50 |
100 |
до 40 |
30 |
до 10 |
40 |
Предельные углеводороды - метан,
бутан, пропан и др. |
любая |
100 |
- |
- |
Четыреххлористый углерод |
- |
100 |
- |
- |
Этиловый спирт |
96 |
100 |
до 96 |
70 |
Не допускается применять клапан
на следующих средах (по
исполнениям) |
Дымящая азотная кислота, олеум,
хлорсульфановая к-та,
перхлорэтилены, циклогексанон,
диметил-формадиде, ацетон,
кетоны, сложные эфиры. |
Тетрагидрафуран, бензин,
тетрамин, трихлорэтилен,
тетрахлорметан, триэтаноламин,
тетрахлорэтан, бензол, толуол. |
|
|
|

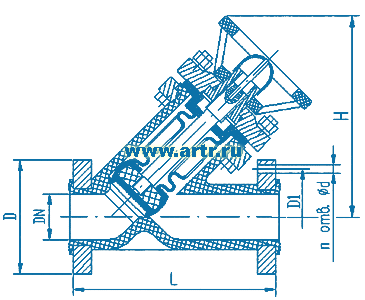

Габаритные и присоединительные размеры |
|
Обозначение изделия |
Ду, мм. |
Размеры, мм. |
L |
H |
D |
D1 |
d |
n |
П26523-025 |
Ду25 |
160 |
220 |
90 |
85 |
14 |
4 |
П26523-032 |
Ду32 |
180 |
220 |
105 |
100 |
18 |
4 |
П26523-050 |
Ду50 |
230 |
220 |
125 |
125 |
18 |
4 |
П26523-100 |
Ду100 |
350 |
300 |
205 |
170 |
18 |
4 |
|
|
|
|
