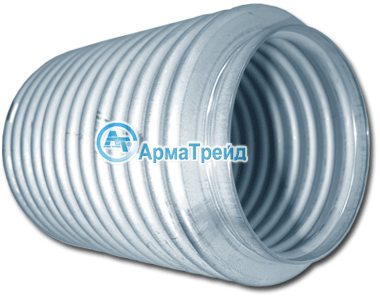

Сильфон ГОСТ Р55019-2012
|
Многослойные
металлические сильфоны ГОСТ
Р 55019-2012, применяются в
качестве герметизирующих,
чувствительных или силовых
элементов трубопроводной
арматуры и в других
технических устройствах при
температуре от минус 260 °С
до плюс 550 °С. Сильфон
нержавеющий, представляет из
себя упругую многослойную
гофрированную металлическую
оболочку, сохраняющая
прочность и плотность при
многоцикловых деформациях
сжатия, растяжения под
воздействием внутреннего или
внешнего давления,
температуры и механических
нагружений. Гофрами
сильфона, именуются элементы
расположенные между
соседними впадинами.
Концевая часть сильфона
(бортик сильфона),
предназначен для
присоединения изделия.
Сильфоны
металлические
изготавливаются из
коррозионно- и жаростойкой
нержавеющей стали марки
08Х18Н10Т или 12Х18Н10Т по
ГОСТ 5632 и марки 06Х18Н10Т
по ГОСТ 10498.
Заготовки для
сильфонов изготавливаются из
листа по ГОСТ 5582, из ленты
по ГОСТ 4986, из бесшовных
особотонкостенных труб по
ГОСТ 10498, из тонкостенных
многослойных труб
особовысокой точности.
Материалы для
изготовления труб-заготовок
обладают стойкостью к
межкристаллитной коррозии.
Жесткость сильфона
определяется величиной
нагрузки, которую требуется
приложить к сильфону, чтобы
вызвать единичное
перемещение торцов сильфона.
Эффективная площадь
сильфона, это величина,
характеризующая способность
сильфона преобразовать
давление в усилие. Для
сильфонов, применяемых при
температуре от 350 °С до 550
°С, наружное рабочее
давления Рр1 и Рр2 принимают
в соответствии с ГОСТ 356.
Диапазон
характеристик
изготавливаемых сильфонов:
- наружный
диаметр от
16 до
190
мм;
- рабочая температура
от 13°К до 823°К;
- максимальное
рабочее давление
25.0 МПа;
- долговечность
при нагружении максимальным
рабочим давлением при
максимальном рабочем ходе,
не менее 3000 циклов.
При заказе сильфонов
необходимо указывать:
наружный диаметр D, число
гофров п, толщину слоя So,
число слоев z, нормативный
документ - ГОСТ Р
55019—2012. В обозначении
сильфона с числом слоев z,
отмеченных знаком «*», после
числа слоев добавляют букву
А. Пример условного
обозначения сильфона с
наружным диаметром D=28мм,
числом гофров n=10, толщиной
слоя So=0,17мм, числом слоев
z - 6:
Сильфон 28-10-0,17x6
ГОСТ Р 55019—2012 |
|
|
|
 |
|
|
|

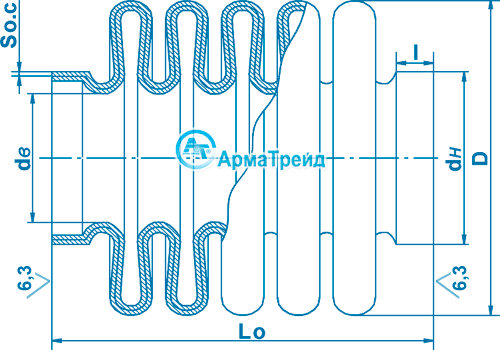

Конструкция,
основные параметры и размеры
сильфонов |
|
Сильфоны с наружным
диаметром 16мм
|
|
 |
|
Маркировка
сильфона |
Наружный
диаметр,
D
mm |
Число гофров,
n |
Толщина слоя,
So.c |
Число слоев,
z |
Lo |
dв |
dн |
Жесткость CQ кН/м |
Рабочий ход сильфона
(сжатие) |
Максимальное рабочее
внутренне давление
Pmax, МПа (кгс/см2) |
|
Номин. |
Пред.откл., % |
|
16-6-0,16x2 |
16 |
6 |
0,16 |
2 |
22 |
10 |
11 |
90 (9.0) |
±50 |
0,7 |
12,0 (120) |
|
16-8-0,16x2 |
16 |
8 |
0,16 |
2 |
25 |
10 |
11 |
67 (6.7) |
±50 |
1,0 |
12,0 (120) |
|
16-10-0,16x2 |
16 |
10 |
0,16 |
2 |
28 |
10 |
11 |
55 (5.5) |
±50 |
1,2 |
12,0 (120) |
|
16-12-0,16x2 |
16 |
12 |
0,16 |
2 |
32 |
10 |
11 |
46 (4.6) |
±50 |
1,5 |
12,0 (120) |
|
16-16-0,16x2 |
16 |
16 |
0,16 |
2 |
38 |
10 |
11 |
34 (3.4) |
±50 |
2,0 |
12,0 (120) |
|
16-20-0,16x2 |
16 |
20 |
0,16 |
2 |
45 |
10 |
11 |
28 (2.8) |
±50 |
2,5 |
12,0 (120) |
|
|
Сильфоны с наружным
диаметром 18мм
|
|
|
|
Маркировка
сильфона |
Наружный
диаметр,
D
mm |
Число гофров,
n |
Толщина слоя,
So.c |
Число слоев,
z |
Lo |
dв |
dн |
Жесткость CQ кН/м |
Рабочий ход сильфона
(сжатие) |
Максимальное рабочее
внутренне давление
Pmax, МПа (кгс/см2) |
|
Номин. |
Пред.откл., % |
|
18-6-0,16x3 |
18 |
6 |
0,16 |
3 |
27 |
12 |
13 |
150 (15,0) |
±50 |
0,7 |
16,0 (160) |
|
18-6-0,16x4 |
18 |
6 |
0,16 |
4 |
29 |
12 |
13 |
200 (20,0) |
±50 |
0,7 |
20,0 (200) |
|
18-8-0,16x3 |
18 |
8 |
0,16 |
3 |
32 |
12 |
13 |
112 (11,2) |
±50 |
1,0 |
16,0 (160) |
|
18-8-0,16x4 |
18 |
8 |
0,16 |
4 |
34 |
12 |
13 |
150 (15,0) |
±50 |
1,0 |
20,0 (200) |
|
18-10-0,16x3 |
18 |
10 |
0,16 |
3 |
36 |
12 |
13 |
90 (9,0) |
±50 |
1,2 |
16,0 (160) |
|
18-10-0,16x4 |
18 |
10 |
0,16 |
4 |
40 |
12 |
13 |
122 (12,2) |
±50 |
1,2 |
20,0 (200) |
|
18-12-0,16x3 |
18 |
12 |
0,16 |
3 |
41 |
12 |
13 |
75 (7,5) |
±50 |
1,5 |
16,0 (160) |
|
18-12-0,16x4 |
18 |
12 |
0,16 |
4 |
46 |
12 |
13 |
101 (10,1) |
±50 |
1,5 |
20,0 (200) |
|
18-16-0,16x3 |
18 |
16 |
0,16 |
3 |
51 |
12 |
13 |
56 (5,6) |
±50 |
2,0 |
16,0 (160) |
|
18-16-0,16x4 |
18 |
16 |
0,16 |
4 |
56 |
12 |
13 |
80 (8,0) |
±50 |
2,0 |
20,0 (200) |
|
18-20-0,16x3 |
18 |
20 |
0,16 |
3 |
59 |
12 |
13 |
45 (4,5) |
±50 |
2,5 |
16,0 (160) |
|
18-20-0,16x4 |
18 |
20 |
0,16 |
4 |
67 |
12 |
13 |
61 (6,1) |
±50 |
2,5 |
20,0 (200) |
|
|
Сильфоны с наружным
диаметром 22мм
|
|
|
|
Маркировка
сильфона |
Наружный
диаметр,
D
mm |
Число гофров,
n |
Толщина слоя,
So.c |
Число слоев,
z |
Lo |
dв |
dн |
Жесткость CQ кН/м |
Рабочий ход сильфона
(сжатие) |
Максимальное рабочее
внутренне давление
Pmax, МПа (кгс/см2) |
|
Номин. |
Пред.откл., % |
|
22-6-0,16x2 |
22 |
6 |
0,16 |
2 |
33 |
14,5 |
16 |
56 (5,6) |
±50 |
2,5 |
6,0 (60) |
|
22-6-0,16x3 |
22 |
6 |
0,16 |
3 |
33 |
14,5 |
16 |
88 (8,8) |
±50 |
2,5 |
10,0 (100) |
|
22-6-0,16x4 |
22 |
6 |
0,16 |
4 |
34 |
14,5 |
16 |
108 (10,8) |
±50 |
2,5 |
16,0 (160) |
|
22-6-0,16x5 |
22 |
6 |
0,16 |
5 |
37 |
14,5 |
16 |
380 (38,0) |
±50 |
2,5 |
20,0 (200) |
|
22-8-0,16x2 |
22 |
8 |
0,16 |
2 |
40 |
14,5 |
16 |
43 (4,3) |
±50 |
3,0 |
6,0 (60) |
|
22-8-0,16x3 |
22 |
8 |
0,16 |
3 |
40 |
14,5 |
16 |
67 (6.7) |
±50 |
3,0 |
10,0 (100) |
|
22-8-0,16x4 |
22 |
8 |
0,16 |
4 |
41 |
14,5 |
16 |
80 (8,0) |
±50 |
3,0 |
16,0 (160) |
|
22-8-0,16x5 |
22 |
8 |
0,16 |
5 |
45 |
14,5 |
16 |
285 (28,5) |
±50 |
3,0 |
20,0 (200) |
|
22-10-0,16x2 |
22 |
10 |
0,16 |
2 |
47 |
14,5 |
16 |
34 (3.4) |
±50 |
3,7 |
6,0 (60) |
|
22-10-0,16x3 |
22 |
10 |
0,16 |
3 |
47 |
14,5 |
16 |
53 (5,3) |
±50 |
3,7 |
10,0 (100) |
|
22-10-0,16x4 |
22 |
10 |
0,16 |
4 |
48 |
14,5 |
16 |
64 (6,4) |
±50 |
3,7 |
16,0 (160) |
|
22-10-0,16x5 |
22 |
10 |
0,16 |
5 |
52 |
14,5 |
16 |
228 (22,8) |
±50 |
3,7 |
20,0 (200) |
|
22-12-0,16x2 |
22 |
12 |
0,16 |
2 |
54 |
14,5 |
16 |
28 (2.8) |
±50 |
4,5 |
6,0 (60) |
|
22-12-0,16x3 |
22 |
12 |
0,16 |
3 |
54 |
14,5 |
16 |
44 (4,4) |
±50 |
4,5 |
10,0 (100) |
|
22-12-0,16x4 |
22 |
12 |
0,16 |
4 |
55 |
14,5 |
16 |
54 (5,4) |
±50 |
4,5 |
16,0 (160) |
|
22-12-0,16x5 |
22 |
12 |
0,16 |
5 |
60 |
14,5 |
16 |
190 (19,0) |
±50 |
4,5 |
20,0 (200) |
|
22-16-0,16x2 |
22 |
16 |
0,16 |
2 |
68 |
14,5 |
16 |
22 (2,2) |
±50 |
6,0 |
6,0 (60) |
|
22-16-0,16x3 |
22 |
16 |
0,16 |
3 |
68 |
14,5 |
16 |
33 (3,3) |
±50 |
6,0 |
10,0 (100) |
|
22-16-0,16x4 |
22 |
16 |
0,16 |
4 |
70 |
14,5 |
16 |
40 (4,0) |
±50 |
6,0 |
16,0 (160) |
|
22-16-0,16x5 |
22 |
16 |
0,16 |
5 |
76 |
14,5 |
16 |
142,5 (14,25) |
±50 |
6,0 |
20,0 (200) |
|
22-20-0,16x2 |
22 |
20 |
0,16 |
2 |
81 |
14,5 |
16 |
17 (1,7) |
±50 |
7,5 |
6,0 (60) |
|
22-20-0,16x3 |
22 |
20 |
0,16 |
3 |
81 |
14,5 |
16 |
27 (2,7) |
±50 |
7,5 |
10,0 (100) |
|
22-20-0,16x4 |
22 |
20 |
0,16 |
4 |
83 |
14,5 |
16 |
32 (3,2) |
±50 |
7,5 |
16,0 (160) |
|
22-20-0,16x5 |
22 |
20 |
0,16 |
5 |
91 |
14,5 |
16 |
114 (11,4) |
±50 |
7,5 |
20,0 (200) |
|
|
Сильфоны с наружным
диаметром 28мм
|
|
|
|
Маркировка
сильфона |
Наружный
диаметр,
D
mm |
Число гофров,
n |
Толщина слоя,
So.c |
Число слоев,
z |
Lo |
dв |
dн |
Жесткость CQ кН/м |
Рабочий ход сильфона
(сжатие) |
Максимальное рабочее
внутренне давление
Pmax, МПа (кгс/см2) |
|
Номин. |
Пред.откл., % |
|
28-4-0,17x2 |
28 |
4 |
0,17 |
2 |
28 |
18,5 |
20 |
75 (7,5) |
±50 |
2,4 |
3,0 (30) |
|
28-4-0,17x3 |
28 |
4 |
0,17 |
3 |
28 |
18,5 |
20 |
95 (9,5) |
±50 |
2,4 |
8,0 (80) |
|
28-4-0,17x4 |
28 |
4 |
0,17 |
4 |
28 |
18,5 |
20 |
240 (24,0) |
±50 |
1,9 |
12,0 (120) |
|
28-4-0,17x5 |
28 |
4 |
0,17 |
5 |
28 |
18,5 |
20 |
290 (29,0) |
±50 |
1,9 |
16,0 (160) |
|
28-4-0,17x6 |
28 |
4 |
0,17 |
6 |
29 |
18,5 |
20 |
350 (35,0) |
±50 |
1,5 |
20,0 (200) |
|
28-4-0,17x7 |
28 |
4 |
0,17 |
7 |
31 |
18,5 |
20 |
676 (67,6) |
±50 |
1,5 |
25,0 (250) |
|
28-8-0,17x2 |
28 |
8 |
0,17 |
2 |
43 |
18,5 |
20 |
380 (38,0) |
±50 |
4,8 |
3,0 (30) |
|
28-8-0,17x3 |
28 |
8 |
0,17 |
3 |
43 |
18,5 |
20 |
48 (4,8) |
±50 |
4,8 |
8,0 (80) |
|
28-8-0,17x4 |
28 |
8 |
0,17 |
4 |
44 |
18,5 |
20 |
120 (12,0) |
±50 |
3,8 |
12,0 (120) |
|
28-8-0,17x5 |
28 |
8 |
0,17 |
5 |
44 |
18,5 |
20 |
145 (14,5) |
±50 |
3,8 |
16,0 (160) |
|
28-8-0,17x6 |
28 |
8 |
0,17 |
6 |
45 |
18,5 |
20 |
175 (17,5) |
±50 |
3,0 |
20,0 (200) |
|
28-8-0,17x7 |
28 |
8 |
0,17 |
7 |
46 |
18,5 |
20 |
340 (34,0) |
±50 |
3,0 |
25,0 (250) |
|
28-10-0,17x2 |
28 |
10 |
0,17 |
2 |
51 |
18,5 |
20 |
30 (3,0) |
±50 |
6,0 |
3,0 (30) |
|
28-10-0,17x3 |
28 |
10 |
0,17 |
3 |
51 |
18,5 |
20 |
38 (3,8) |
±50 |
6,0 |
8,0 (80) |
|
28-10-0,17x4 |
28 |
10 |
0,17 |
4 |
52 |
18,5 |
20 |
97 (9,7) |
±50 |
4,7 |
12,0 (120) |
|
28-10-0,17x5 |
28 |
10 |
0,17 |
5 |
52 |
18,5 |
20 |
120 (12,0) |
±50 |
4,7 |
16,0 (160) |
|
28-10-0,17x6 |
28 |
10 |
0,17 |
6 |
53 |
18,5 |
20 |
140 (14,0) |
±50 |
3,7 |
20,0 (200) |
|
28-10-0,17x7 |
28 |
10 |
0,17 |
7 |
56 |
18,5 |
20 |
270 (27,0) |
±50 |
3,7 |
25,0 (250) |
|
28-12-0,17x2 |
28 |
12 |
0,17 |
2 |
58 |
18,5 |
20 |
23 (2,3) |
±50 |
7,2 |
3,0 (30) |
|
28-12-0,17x3 |
28 |
12 |
0,17 |
3 |
58 |
18,5 |
20 |
32 (3,2) |
±50 |
7,2 |
8,0 (80) |
|
28-12-0,17x4 |
28 |
12 |
0,17 |
4 |
60 |
18,5 |
20 |
80 (8,0) |
±50 |
5,7 |
12,0 (120) |
|
28-12-0,17x5 |
28 |
12 |
0,17 |
5 |
60 |
18,5 |
20 |
97 (9,7) |
±50 |
5,7 |
16,0 (160) |
|
28-12-0,17x6 |
28 |
12 |
0,17 |
6 |
61 |
18,5 |
20 |
117 (11,7) |
±50 |
4,5 |
20,0 (200) |
|
28-12-0,17x7 |
28 |
12 |
0,17 |
7 |
65 |
18,5 |
20 |
225 (22,5) |
±50 |
4,5 |
25,0 (250) |
|
28-16-0,17x2 |
28 |
16 |
0,17 |
2 |
74 |
18,5 |
20 |
19 (1,9) |
±50 |
9,6 |
3,0 (30) |
|
28-16-0,17x3 |
28 |
16 |
0,17 |
3 |
74 |
18,5 |
20 |
24 (2,4) |
±50 |
9,6 |
8,0 (80) |
|
28-16-0,17x4 |
28 |
16 |
0,17 |
4 |
75 |
18,5 |
20 |
60 (6,0) |
±50 |
7,6 |
12,0 (120) |
|
28-16-0,17x5 |
28 |
16 |
0,17 |
5 |
75 |
18,5 |
20 |
72 (7,2) |
±50 |
7,6 |
16,0 (160) |
|
28-16-0,17x6 |
28 |
16 |
0,17 |
6 |
77 |
18,5 |
20 |
88 (8,8) |
±50 |
6,0 |
20,0 (200) |
|
28-16-0,17x7 |
28 |
16 |
0,17 |
7 |
82 |
18,5 |
20 |
169 (16,9) |
±50 |
6,0 |
25,0 (250) |
|
28-20-0,17x2 |
28 |
20 |
0,17 |
2 |
89 |
18,5 |
20 |
15 (1,5) |
±50 |
12,0 |
3,0 (30) |
|
28-20-0,17x3 |
28 |
20 |
0,17 |
3 |
89 |
18,5 |
20 |
19 (1,9) |
±50 |
12,0 |
8,0 (80) |
|
28-20-0,17x4 |
28 |
20 |
0,17 |
4 |
91 |
18,5 |
20 |
48 (4,8) |
±50 |
9,5 |
12,0 (120) |
|
28-20-0,17x5 |
28 |
20 |
0,17 |
5 |
91 |
18,5 |
20 |
58 (5,8) |
±50 |
9,5 |
16,0 (160) |
|
28-20-0,17x6 |
28 |
20 |
0,17 |
6 |
94 |
18,5 |
20 |
70 (7,0) |
±50 |
7,5 |
20,0 (200) |
|
28-20-0,17x7 |
28 |
20 |
0,17 |
7 |
99 |
18,5 |
20 |
135 (13,5) |
±50 |
7,5 |
25,0 (250) |
|
28-25-0,17x2 |
28 |
25 |
0,17 |
2 |
108 |
18,5 |
20 |
12 (1,2) |
±50 |
15,0 |
3,0 (30) |
|
28-25-0,17x3 |
28 |
25 |
0,17 |
3 |
108 |
18,5 |
20 |
15 (1,5) |
±50 |
15,0 |
8,0 (80) |
|
28-25-0,17x4 |
28 |
25 |
0,17 |
4 |
111 |
18,5 |
20 |
35 (3,5) |
±50 |
11,9 |
12,0 (120) |
|
28-25-0,17x5 |
28 |
25 |
0,17 |
5 |
111 |
18,5 |
20 |
47 (4,7) |
±50 |
11,9 |
16,0 (160) |
|
28-25-0,17x6 |
28 |
25 |
0,17 |
6 |
113 |
18,5 |
20 |
56 (5,6) |
±50 |
9,4 |
20,0 (200) |
|
28-25-0,17x7 |
28 |
25 |
0,17 |
7 |
121 |
18,5 |
20 |
108 (10,8) |
±50 |
9,4 |
25,0 (250) |
|
|
Сильфоны с наружным
диаметром 38мм
|
|
|
|
Маркировка
сильфона |
Наружный
диаметр,
D
mm |
Число гофров,
n |
Толщина слоя,
So.c |
Число слоев,
z |
Lo |
dв |
dн |
Жесткость CQ кН/м |
Рабочий ход сильфона
(сжатие) |
Максимальное рабочее
внутренне давление
Pmax, МПа (кгс/см2) |
|
Номин. |
Пред.откл., % |
|
38-8-0,21x2 |
38 |
8 |
0,21 |
2 |
57 |
26 |
28 |
60 (6,0) |
±50 |
4,8 |
3,0 (30) |
|
38-8-0,21x3 |
38 |
8 |
0,21 |
3 |
57 |
26 |
28 |
82 (8,2) |
±50 |
4,8 |
6,0 (60) |
|
38-8-0,21x4 |
38 |
8 |
0,21 |
4 |
57 |
26 |
28 |
180 (18,0) |
±50 |
4,8 |
8,0 (80) |
|
38-8-0,21x5 |
38 |
8 |
0,21 |
5 |
58 |
26 |
28 |
139 (13,9) |
±50 |
4,0 |
12,0 (120) |
|
38-8-0,21x6 |
38 |
8 |
0,21 |
6 |
60 |
26 |
28 |
320 (32,0) |
±50 |
4,0 |
20,0 (200) |
|
38-8-0,21x8 |
38 |
8 |
0,21 |
8 |
62 |
26 |
28 |
300 (30,0) |
±50 |
4,0 |
25,0 (250) |
|
38-10-0,21x2 |
38 |
10 |
0,21 |
2 |
68 |
26 |
28 |
48 (4,8) |
±50 |
6,0 |
3,0 (30) |
|
38-10-0,21x3 |
38 |
10 |
0,21 |
3 |
68 |
26 |
28 |
65 (6,5) |
±50 |
6,0 |
6,0 (60) |
|
38-10-0,21x4 |
38 |
10 |
0,21 |
4 |
68 |
26 |
28 |
144 (14,4) |
±50 |
6,0 |
8,0 (80) |
|
38-10-0,21x5 |
38 |
10 |
0,21 |
5 |
69 |
26 |
28 |
111 (11,1) |
±50 |
5,0 |
12,0 (120) |
|
38-10-0,21x6 |
38 |
10 |
0,21 |
6 |
71 |
26 |
28 |
240 (24,0) |
±50 |
5,0 |
20,0 (200) |
|
38-10-0,21x8 |
38 |
10 |
0,21 |
8 |
75 |
26 |
28 |
240 (24,0) |
±50 |
5,0 |
25,0 (250) |
|
38-12-0,21x2 |
38 |
12 |
0,21 |
2 |
79 |
26 |
28 |
40 (4,0) |
±50 |
7,2 |
3,0 (30) |
|
38-12-0,21x3 |
38 |
12 |
0,21 |
3 |
79 |
26 |
28 |
54 (5,4) |
±50 |
7,2 |
6,0 (60) |
|
38-12-0,21x4 |
38 |
12 |
0,21 |
4 |
79 |
26 |
28 |
120 (12,0) |
±50 |
7,2 |
8,0 (80) |
|
38-12-0,21x5 |
38 |
12 |
0,21 |
5 |
81 |
26 |
28 |
93 (9,3) |
±50 |
7,2 |
12,0 (120) |
|
38-12-0,21x6 |
38 |
12 |
0,21 |
6 |
82 |
26 |
28 |
200 (20,0) |
±50 |
6,0 |
20,0 (200) |
|
38-12-0,21x8 |
38 |
12 |
0,21 |
8 |
87 |
26 |
28 |
200 (20,0) |
±50 |
6,0 |
25,0 (250) |
|
38-16-0,21x2 |
38 |
16 |
0,21 |
2 |
101 |
26 |
28 |
30 (3,0) |
±50 |
9,6 |
3,0 (30) |
|
38-16-0,21x3 |
38 |
16 |
0,21 |
3 |
101 |
26 |
28 |
40 (4,0) |
±50 |
9,6 |
6,0 (60) |
|
38-16-0,21x4 |
38 |
16 |
0,21 |
4 |
101 |
26 |
28 |
90 (9,0) |
±50 |
9,6 |
8,0 (80) |
|
38-16-0,21x5 |
38 |
16 |
0,21 |
5 |
103 |
26 |
28 |
69 (6,9) |
±50 |
9,6 |
12,0 (120) |
|
38-16-0,21x6 |
38 |
16 |
0,21 |
6 |
106 |
26 |
28 |
150 (15,0) |
±50 |
8,0 |
20,0 (200) |
|
38-16-0,21x8 |
38 |
16 |
0,21 |
8 |
111 |
26 |
28 |
150 (15,0) |
±50 |
8,0 |
25,0 (250) |
|
38-20-0,21x2 |
38 |
20 |
0,21 |
2 |
123 |
26 |
28 |
24 (2,4) |
±50 |
12,0 |
3,0 (30) |
|
38-20-0,21x3 |
38 |
20 |
0,21 |
3 |
123 |
26 |
28 |
33 (3,3) |
±50 |
12,0 |
6,0 (60) |
|
38-20-0,21x4 |
38 |
20 |
0,21 |
4 |
123 |
26 |
28 |
72 (7,2) |
±50 |
12,0 |
8,0 (80) |
|
38-20-0,21x5 |
38 |
20 |
0,21 |
5 |
125 |
26 |
28 |
56 (5,6) |
±50 |
12,0 |
12,0 (120) |
|
38-20-0,21x6 |
38 |
20 |
0,21 |
6 |
129 |
26 |
28 |
150 (15,0) |
±50 |
10,0 |
20,0 (200) |
|
38-20-0,21x8 |
38 |
20 |
0,21 |
8 |
136 |
26 |
28 |
120 (12,0) |
±50 |
10,0 |
25,0 (250) |
|
|
Сильфоны с наружным
диаметром 48мм
|
|
|
|
Маркировка
сильфона |
Наружный
диаметр,
D
mm |
Число гофров,
n |
Толщина слоя,
So.c |
Число слоев,
z |
Lo |
dв |
dн |
Жесткость CQ кН/м |
Рабочий ход сильфона
(сжатие) |
Максимальное рабочее
внутренне давление
Pmax, МПа (кгс/см2) |
|
Номин. |
Пред.откл., % |
|
48-8-0,20x2 |
48 |
8 |
0,20 |
2 |
54 |
36 |
38 |
55 (5.5) |
±50 |
6,8 |
3,0 (30) |
|
48-8-0,20x4 |
48 |
8 |
0,20 |
4 |
54 |
36 |
38 |
162 (16,2) |
±50 |
6,0 |
6,0 (60) |
|
48-8-0,20x6 |
48 |
8 |
0,20 |
6 |
54 |
36 |
38 |
250 (25,0) |
±50 |
5,2 |
8,0 (80) |
|
48-8-0,20x8 |
48 |
8 |
0,20 |
8 |
63 |
36 |
38 |
420 (42,0) |
±50 |
5,2 |
12,0 (120) |
|
48-8-0,20x10 |
48 |
8 |
0,20 |
10 |
70 |
36 |
38 |
650 (65,0) |
±50 |
5,2 |
20,0 (200) |
|
48-8-0,20x12 |
48 |
8 |
0,20 |
12 |
82 |
36 |
38 |
625 (62,5) |
±50 |
5,0 |
25,0 (250) |
|
48-10-0,20x2 |
48 |
10 |
0,20 |
2 |
65 |
36 |
38 |
44 (4,4) |
±50 |
8,5 |
3,0 (30) |
|
48-10-0,20x4 |
48 |
10 |
0,20 |
4 |
65 |
36 |
38 |
130 (13,0) |
±50 |
7,5 |
6,0 (60) |
|
48-10-0,20x6 |
48 |
10 |
0,20 |
6 |
65 |
36 |
38 |
200 (20,0) |
±50 |
6,5 |
8,0 (80) |
|
48-10-0,20x8 |
48 |
10 |
0,20 |
8 |
76 |
36 |
38 |
336 (33,6) |
±50 |
6,5 |
12,0 (120) |
|
48-10-0,20x10 |
48 |
10 |
0,20 |
10 |
84 |
36 |
38 |
550 (55,0) |
±50 |
6,5 |
20,0 (200) |
|
48-10-0,20x12 |
48 |
10 |
0,20 |
12 |
98 |
36 |
38 |
500 (50,0) |
±50 |
6,2 |
25,0 (250) |
|
48-12-0,20x2 |
48 |
12 |
0,20 |
2 |
75 |
36 |
38 |
37,0 (3,70) |
±50 |
10,2 |
3,0 (30) |
|
48-12-0,20x4 |
48 |
12 |
0,20 |
4 |
75 |
36 |
38 |
108 (10,8) |
±50 |
9,0 |
6,0 (60) |
|
48-12-0,20x6 |
48 |
12 |
0,20 |
6 |
75 |
36 |
38 |
167 (16,7) |
±50 |
7,8 |
8,0 (80) |
|
48-12-0,20x8 |
48 |
12 |
0,20 |
8 |
88 |
36 |
38 |
280 (28,0) |
±50 |
7,8 |
12,0 (120) |
|
48-12-0,20x10 |
48 |
12 |
0,20 |
10 |
98 |
36 |
38 |
460 (46,0) |
±50 |
7,8 |
20,0 (200) |
|
48-12-0,20x12 |
48 |
12 |
0,20 |
12 |
114 |
36 |
38 |
417 (41,7) |
±50 |
7,5 |
25,0 (250) |
|
48-16-0,20x2 |
48 |
16 |
0,20 |
2 |
95 |
36 |
38 |
28 (2.8) |
±50 |
13,6 |
3,0 (30) |
|
48-16-0,20x4 |
48 |
16 |
0,20 |
4 |
95 |
36 |
38 |
90 (9,0) |
±50 |
12,0 |
6,0 (60) |
|
48-16-0,20x6 |
48 |
16 |
0,20 |
6 |
95 |
36 |
38 |
140 (14,0) |
±50 |
10,4 |
8,0 (80) |
|
48-16-0,20x8 |
48 |
16 |
0,20 |
8 |
113 |
36 |
38 |
240 (24,0) |
±50 |
10,4 |
12,0 (120) |
|
48-16-0,20x10 |
48 |
16 |
0,20 |
10 |
126 |
36 |
38 |
350 (35,0) |
±50 |
10,4 |
20,0 (200) |
|
48-16-0,20x12 |
48 |
16 |
0,20 |
12 |
145 |
36 |
38 |
312 (31,2) |
±50 |
10,0 |
25,0 (250) |
|
48-20-0,20x2 |
48 |
20 |
0,20 |
2 |
116 |
36 |
38 |
22 (2,2) |
±50 |
17,0 |
3,0 (30) |
|
48-20-0,20x4 |
48 |
20 |
0,20 |
4 |
116 |
36 |
38 |
65 (6,5) |
±50 |
15,0 |
6,0 (60) |
|
48-20-0,20x6 |
48 |
20 |
0,20 |
6 |
116 |
36 |
38 |
112 (11,2) |
±50 |
13,0 |
8,0 (80) |
|
48-20-0,20x8 |
48 |
20 |
0,20 |
8 |
138 |
36 |
38 |
192 (19,2) |
±50 |
13,0 |
12,0 (120) |
|
48-20-0,20x10 |
48 |
20 |
0,20 |
10 |
154 |
36 |
38 |
280 (28,0) |
±50 |
13,0 |
20,0 (200) |
|
48-20-0,20x12 |
48 |
20 |
0,20 |
12 |
176 |
36 |
38 |
250 (25,0) |
±50 |
12,5 |
25,0 (250) |
|
|
Сильфоны с наружным
диаметром 65мм
|
|
|
|
Маркировка
сильфона |
Наружный
диаметр,
D
mm |
Число гофров,
n |
Толщина слоя,
So.c |
Число слоев,
z |
Lo |
dв |
dн |
Жесткость CQ кН/м |
Рабочий ход сильфона
(сжатие) |
Максимальное рабочее
внутренне давление
Pmax, МПа (кгс/см2) |
|
Номин. |
Пред.откл., % |
|
65-4-0,20x2 |
65 |
4 |
0,20 |
2 |
45 |
46 |
48 |
45 (4,5) |
±50 |
5,0 |
2,0 (20) |
|
65-4-0,20x4 |
65 |
4 |
0,20 |
4 |
45 |
46 |
48 |
110 (11,0) |
±50 |
4,0 |
4,0 (40) |
|
65-4-0,20x6 |
65 |
4 |
0,20 |
6 |
45 |
46 |
48 |
170 (17,0) |
±50 |
4,0 |
8,0 (80) |
|
65-4-0,20x8 |
65 |
4 |
0,20 |
8 |
51 |
46 |
48 |
200 (20,0) |
±50 |
3,4 |
12,0 (120) |
|
65-4-0,20x10 |
65 |
4 |
0,20 |
10 |
52 |
46 |
48 |
300 (30,0) |
±50 |
3,4 |
14,5 (145) |
|
65-4-0,20x12 |
65 |
4 |
0,20 |
12 |
58 |
46 |
48 |
363 (36,3) |
±50 |
3,2 |
20,0 (200) |
|
65-6-0,20x2 |
65 |
6 |
0,20 |
2 |
60 |
46 |
48 |
30 (3,0) |
±50 |
7,5 |
2,0 (20) |
|
65-6-0,20x4 |
65 |
6 |
0,20 |
4 |
60 |
46 |
48 |
74 (7,4) |
±50 |
6,0 |
4,0 (40) |
|
65-6-0,20x6 |
65 |
6 |
0,20 |
6 |
60 |
46 |
48 |
112 (11,2) |
±50 |
6,0 |
8,0 (80) |
|
65-6-0,20x8 |
65 |
6 |
0,20 |
8 |
68 |
46 |
48 |
134 (13,4) |
±50 |
5,1 |
12,0 (120) |
|
65-6-0,20x10 |
65 |
6 |
0,20 |
10 |
70 |
46 |
48 |
200 (20,0) |
±50 |
5,1 |
14,5 (145) |
|
65-6-0,20x12 |
65 |
6 |
0,20 |
12 |
77 |
46 |
48 |
241 (24,1) |
±50 |
4,8 |
20,0 (200) |
|
65-8-0,20x2 |
65 |
8 |
0,20 |
2 |
75 |
46 |
48 |
23 (2,3) |
±50 |
10,0 |
2,0 (20) |
|
65-8-0,20x4 |
65 |
8 |
0,20 |
4 |
75 |
46 |
48 |
55 (5.5) |
±50 |
8,0 |
4,0 (40) |
|
65-8-0,20x6 |
65 |
8 |
0,20 |
6 |
75 |
46 |
48 |
84 (8,4) |
±50 |
8,0 |
8,0 (80) |
|
65-8-0,20x8 |
65 |
8 |
0,20 |
8 |
86 |
46 |
48 |
100 (10,0) |
±50 |
6,8 |
12,0 (120) |
|
65-8-0,20x10 |
65 |
8 |
0,20 |
10 |
88 |
46 |
48 |
150 (15,0) |
±50 |
6,8 |
14,5 (145) |
|
65-8-0,20x12 |
65 |
8 |
0,20 |
12 |
96 |
46 |
48 |
180 (18,0) |
±50 |
6,4 |
20,0 (200) |
|
65-10-0,20x2 |
65 |
10 |
0,20 |
2 |
90 |
46 |
48 |
18 (1,8) |
±50 |
12,5 |
2,0 (20) |
|
65-10-0,20x4 |
65 |
10 |
0,20 |
4 |
90 |
46 |
48 |
44 (4,4) |
±50 |
10,0 |
4,0 (40) |
|
65-10-0,20x6 |
65 |
10 |
0,20 |
6 |
90 |
46 |
48 |
67 (6.7) |
±50 |
10,0 |
8,0 (80) |
|
65-10-0,20x8 |
65 |
10 |
0,20 |
8 |
104 |
46 |
48 |
80 (8,0) |
±50 |
8,5 |
12,0 (120) |
|
65-10-0,20x10 |
65 |
10 |
0,20 |
10 |
105 |
46 |
48 |
120 (12,0) |
±50 |
8,5 |
14,5 (145) |
|
65-10-0,20x12 |
65 |
10 |
0,20 |
12 |
115 |
46 |
48 |
145 (14,5) |
±50 |
8,0 |
20,0 (200) |
|
65-12-0,20x2 |
65 |
12 |
0,20 |
2 |
105 |
46 |
48 |
15 (1,5) |
±50 |
15,0 |
2,0 (20) |
|
65-12-0,20x4 |
65 |
12 |
0,20 |
4 |
105 |
46 |
48 |
37 (3,7) |
±50 |
12,0 |
4,0 (40) |
|
65-12-0,20x6 |
65 |
12 |
0,20 |
6 |
105 |
46 |
48 |
56 (5,6) |
±50 |
12,0 |
8,0 (80) |
|
65-12-0,20x8 |
65 |
12 |
0,20 |
8 |
122 |
46 |
48 |
67 (6.7) |
±50 |
10,2 |
12,0 (120) |
|
65-12-0,20x10 |
65 |
12 |
0,20 |
10 |
125 |
46 |
48 |
100 (10,0) |
±50 |
10,2 |
14,5 (145) |
|
65-12-0,20x12 |
65 |
12 |
0,20 |
12 |
134 |
46 |
48 |
120 (12,0) |
±50 |
9,6 |
20,0 (200) |
|
65-16-0,20x2 |
65 |
16 |
0,20 |
2 |
136 |
46 |
48 |
12 (1,2) |
±50 |
20,0 |
2,0 (20) |
|
65-16-0,20x4 |
65 |
16 |
0,20 |
4 |
136 |
46 |
48 |
28 (2.8) |
±50 |
16,0 |
4,0 (40) |
|
65-16-0,20x6 |
65 |
16 |
0,20 |
6 |
136 |
46 |
48 |
42 (4,2) |
±50 |
16,0 |
8,0 (80) |
|
65-16-0,20x8 |
65 |
16 |
0,20 |
8 |
158 |
46 |
48 |
50 (5,0) |
±50 |
13,6 |
12,0 (120) |
|
65-16-0,20x10 |
65 |
16 |
0,20 |
10 |
162 |
46 |
48 |
75 (7,5) |
±50 |
13,6 |
14,5 (145) |
|
65-16-0,20x12 |
65 |
16 |
0,20 |
12 |
172 |
46 |
48 |
90 (9,0) |
±50 |
12,8 |
20,0 (200) |
|
65-20-0,20x2 |
65 |
20 |
0,20 |
2 |
166 |
46 |
48 |
9 (0,9) |
±50 |
25,0 |
2,0 (20) |
|
65-20-0,20x4 |
65 |
20 |
0,20 |
4 |
166 |
46 |
48 |
22 (2,2) |
±50 |
20,0 |
4,0 (40) |
|
65-20-0,20x6 |
65 |
20 |
0,20 |
6 |
166 |
46 |
48 |
34 (3.4) |
±50 |
20,0 |
8,0 (80) |
|
65-20-0,20x8 |
65 |
20 |
0,20 |
8 |
194 |
46 |
48 |
40 (4,0) |
±50 |
17,0 |
12,0 (120) |
|
65-20-0,20x10 |
65 |
20 |
0,20 |
10 |
198 |
46 |
48 |
60 (6,0) |
±50 |
17,0 |
14,5 (145) |
|
65-20-0,20x12 |
65 |
20 |
0,20 |
12 |
210 |
46 |
48 |
73 (7,3) |
±50 |
16,0 |
20,0 (200) |
|
|
Сильфоны с наружным
диаметром 75мм
|
|
|
|
Маркировка
сильфона |
Наружный
диаметр,
D
mm |
Число гофров,
n |
Толщина слоя,
So.c |
Число слоев,
z |
Lo |
dв |
dн |
Жесткость CQ кН/м |
Рабочий ход сильфона
(сжатие) |
Максимальное рабочее
внутренне давление
Pmax, МПа (кгс/см2) |
|
Номин. |
Пред.откл., % |
|
75-4-0,20x2 |
75 |
4 |
0,20 |
2 |
40 |
56 |
60 |
63 (6,3) |
±50 |
5,0 |
1,2 (12) |
|
75-4-0,20x3 |
75 |
4 |
0,20 |
3 |
40 |
56 |
60 |
75 (7,5) |
±50 |
5,0 |
2,0 (20) |
|
75-4-0,20x6 |
75 |
4 |
0,20 |
6 |
40 |
56 |
60 |
125 (12,5) |
±50 |
5,0 |
5,0 (50) |
|
75-6-0,20x2 |
75 |
6 |
0,20 |
2 |
53 |
56 |
60 |
42 (4,2) |
±50 |
7,5 |
1,2 (12) |
|
75-6-0,20x3 |
75 |
6 |
0,20 |
3 |
53 |
56 |
60 |
50 (5,0) |
±50 |
7,5 |
2,0 (20) |
|
75-6-0,20x6 |
75 |
6 |
0,20 |
6 |
53 |
56 |
60 |
83 (8,3) |
±50 |
7,5 |
5,0 (50) |
|
75-8-0,20x2 |
75 |
8 |
0,20 |
2 |
66 |
56 |
60 |
31 (3,1) |
±50 |
10,0 |
1,2 (12) |
|
75-8-0,20x3 |
75 |
8 |
0,20 |
3 |
66 |
56 |
60 |
38 (3,8) |
±50 |
10,0 |
2,0 (20) |
|
75-8-0,20x6 |
75 |
8 |
0,20 |
6 |
66 |
56 |
60 |
63 (6,3) |
±50 |
10,0 |
5,0 (50) |
|
75-10-0,20x2 |
75 |
10 |
0,20 |
2 |
79 |
56 |
60 |
25 (2,5) |
±50 |
12,5 |
1,2 (12) |
|
75-10-0,20x3 |
75 |
10 |
0,20 |
3 |
79 |
56 |
60 |
30 (3,0) |
±50 |
12,5 |
2,0 (20) |
|
75-10-0,20x6 |
75 |
10 |
0,20 |
6 |
79 |
56 |
60 |
50 (5,0) |
±50 |
12,5 |
5,0 (50) |
|
75-12-0,20x2 |
75 |
12 |
0,20 |
2 |
92 |
56 |
60 |
21 (2,1) |
±50 |
15,0 |
1,2 (12) |
|
75-12-0,20x3 |
75 |
12 |
0,20 |
3 |
92 |
56 |
60 |
25 (2,5) |
±50 |
15,0 |
2,0 (20) |
|
75-12-0,20x6 |
75 |
12 |
0,20 |
6 |
92 |
56 |
60 |
42 (4,2) |
±50 |
15,0 |
5,0 (50) |
|
75-16-0,20x2 |
75 |
16 |
0,20 |
2 |
118 |
56 |
60 |
16 (1,6) |
±50 |
20,0 |
1,2 (12) |
|
75-16-0,20x3 |
75 |
16 |
0,20 |
3 |
118 |
56 |
60 |
19 (1,9) |
±50 |
20,0 |
2,0 (20) |
|
75-16-0,20x6 |
75 |
16 |
0,20 |
6 |
118 |
56 |
60 |
31 (3,1) |
±50 |
20,0 |
5,0 (50) |
|
|
Сильфоны с наружным
диаметром 95мм
|
|
|
|
Маркировка
сильфона |
Наружный
диаметр,
D
mm |
Число гофров,
n |
Толщина слоя,
So.c |
Число слоев,
z |
Lo |
dв |
dн |
Жесткость CQ кН/м |
Рабочий ход сильфона
(сжатие) |
Максимальное рабочее
внутренне давление
Pmax, МПа (кгс/см2) |
|
Номин. |
Пред.откл., % |
|
95-4-0,25x2 |
95 |
4 |
0,25 |
2 |
46 |
73 |
76 |
122 (12,2) |
±50 |
6,5 |
1,2 (12) |
|
95-4-0,25x3 |
95 |
4 |
0,25 |
3 |
46 |
73 |
76 |
150 (15,0) |
±50 |
6,5 |
1,6 (16) |
|
95-4-0,25x4 |
95 |
4 |
0,25 |
4 |
50 |
73 |
76 |
188 (18,8) |
±50 |
6,0 |
2,5 (25) |
|
95-4-0,25x6 |
95 |
4 |
0,25 |
6 |
50 |
73 |
76 |
276 (27,6) |
±50 |
5,4 |
5,0 (50) |
|
95-4-0,25x8 |
95 |
4 |
0,25 |
8 |
54 |
73 |
76 |
380 (38,0) |
±50 |
5,4 |
8,0 (80) |
|
95-4-0,25x10 |
95 |
4 |
0,25 |
10 |
56 |
73 |
76 |
500 (50,0) |
±50 |
3,6 |
12,0 (120) |
|
95-6-0,25x2 |
95 |
6 |
0,25 |
2 |
60 |
73 |
76 |
81 (8,1) |
±50 |
9,8 |
1,2 (12) |
|
95-6-0,25x3 |
95 |
6 |
0,25 |
3 |
60 |
73 |
76 |
100 (10,0) |
±50 |
9,8 |
1,6 (16) |
|
95-6-0,25x4 |
95 |
6 |
0,25 |
4 |
66 |
73 |
76 |
125 (12,5) |
±50 |
9,0 |
2,5 (25) |
|
95-6-0,25x6 |
95 |
6 |
0,25 |
6 |
66 |
73 |
76 |
184 (18,4) |
±50 |
8,1 |
5,0 (50) |
|
95-6-0,25x8 |
95 |
6 |
0,25 |
8 |
72 |
73 |
76 |
253 (25,3) |
±50 |
8,1 |
8,0 (80) |
|
95-6-0,25x10 |
95 |
6 |
0,25 |
10 |
75 |
73 |
76 |
334 (33,4) |
±50 |
5,4 |
12,0 (120) |
|
95-8-0,25x2 |
95 |
8 |
0,25 |
2 |
74 |
73 |
76 |
61 (6,1) |
±50 |
13,0 |
1,2 (12) |
|
95-8-0,25x3 |
95 |
8 |
0,25 |
3 |
74 |
73 |
76 |
75 (7,5) |
±50 |
13,0 |
1,6 (16) |
|
95-8-0,25x4 |
95 |
8 |
0,25 |
4 |
82 |
73 |
76 |
94 (9,4) |
±50 |
12,0 |
2,5 (25) |
|
95-8-0,25x6 |
95 |
8 |
0,25 |
6 |
82 |
73 |
76 |
138 (13,8) |
±50 |
10,8 |
5,0 (50) |
|
95-8-0,25x8 |
95 |
8 |
0,25 |
8 |
90 |
73 |
76 |
190 (19,0) |
±50 |
10,8 |
8,0 (80) |
|
95-8-0,25x10 |
95 |
8 |
0,25 |
10 |
94 |
73 |
76 |
250 (25,0) |
±50 |
7,2 |
12,0 (120) |
|
95-10-0,25x2 |
95 |
10 |
0,25 |
2 |
88 |
73 |
76 |
49 (4,9) |
±50 |
16,2 |
1,2 (12) |
|
95-10-0,25x3 |
95 |
10 |
0,25 |
3 |
88 |
73 |
76 |
60 (6,0) |
±50 |
16,2 |
1,6 (16) |
|
95-10-0,25x4 |
95 |
10 |
0,25 |
4 |
98 |
73 |
76 |
75 (7,5) |
±50 |
15,0 |
2,5 (25) |
|
95-10-0,25x6 |
95 |
10 |
0,25 |
6 |
98 |
73 |
76 |
110 (11,0) |
±50 |
13,5 |
5,0 (50) |
|
95-10-0,25x8 |
95 |
10 |
0,25 |
8 |
108 |
73 |
76 |
150 (15,0) |
±50 |
13,5 |
8,0 (80) |
|
95-10-0,25x10 |
95 |
10 |
0,25 |
10 |
113 |
73 |
76 |
200 (20,0) |
±50 |
9,0 |
12,0 (120) |
|
95-12-0,25x2 |
95 |
12 |
0,25 |
2 |
102 |
73 |
76 |
41 (4,1) |
±50 |
19,5 |
1,2 (12) |
|
95-12-0,25x3 |
95 |
12 |
0,25 |
3 |
102 |
73 |
76 |
50 (5,0) |
±50 |
19,5 |
1,6 (16) |
|
95-12-0,25x4 |
95 |
12 |
0,25 |
4 |
114 |
73 |
76 |
63 (6,3) |
±50 |
18,0 |
2,5 (25) |
|
95-12-0,25x6 |
95 |
12 |
0,25 |
6 |
114 |
73 |
76 |
92 (9,2) |
±50 |
16,2 |
5,0 (50) |
|
95-12-0,25x8 |
95 |
12 |
0,25 |
8 |
126 |
73 |
76 |
125 (12,5) |
±50 |
16,2 |
8,0 (80) |
|
95-12-0,25x10 |
95 |
12 |
0,25 |
10 |
132 |
73 |
76 |
167 (16,7) |
±50 |
10,8 |
12,0 (120) |
|
95-16-0,25x2 |
95 |
16 |
0,25 |
2 |
130 |
73 |
76 |
30 (3,0) |
±50 |
26,0 |
1,2 (12) |
|
95-16-0,25x3 |
95 |
16 |
0,25 |
3 |
130 |
73 |
76 |
37 (3,7) |
±50 |
26,0 |
1,6 (16) |
|
95-16-0,25x4 |
95 |
16 |
0,25 |
4 |
146 |
73 |
76 |
47 (4,7) |
±50 |
24,0 |
2,5 (25) |
|
95-16-0,25x6 |
95 |
16 |
0,25 |
6 |
146 |
73 |
76 |
69 (6,9) |
±50 |
21,6 |
5,0 (50) |
|
95-16-0,25x8 |
95 |
16 |
0,25 |
8 |
162 |
73 |
76 |
94 (9,4) |
±50 |
21,6 |
8,0 (80) |
|
95-16-0,25x10 |
95 |
16 |
0,25 |
10 |
170 |
73 |
76 |
125 (12,5) |
±50 |
14,4 |
12,0 (120) |
|
95-20-0,25x2 |
95 |
20 |
0,25 |
2 |
158 |
73 |
76 |
24 (2,4) |
±50 |
32,5 |
1,2 (12) |
|
95-20-0,25x3 |
95 |
20 |
0,25 |
3 |
158 |
73 |
76 |
30 (3,0) |
±50 |
32,5 |
1,6 (16) |
|
95-20-0,25x4 |
95 |
20 |
0,25 |
4 |
178 |
73 |
76 |
38 (3,8) |
±50 |
30,0 |
2,5 (25) |
|
95-20-0,25x6 |
95 |
20 |
0,25 |
6 |
178 |
73 |
76 |
55 (5.5) |
±50 |
27,0 |
5,0 (50) |
|
95-20-0,25x8 |
95 |
20 |
0,25 |
8 |
198 |
73 |
76 |
75 (7,5) |
±50 |
27,0 |
8,0 (80) |
|
95-20-0,25x10 |
95 |
20 |
0,25 |
10 |
208 |
73 |
76 |
100 (10,0) |
±50 |
18,0 |
12,0 (120) |
|
|
Сильфоны с наружным
диаметром
125мм
|
|
|
|
Маркировка
сильфона |
Наружный
диаметр,
D
mm |
Число гофров,
n |
Толщина слоя,
So.c |
Число слоев,
z |
Lo |
dв |
dн |
Жесткость CQ кН/м |
Рабочий ход сильфона
(сжатие) |
Максимальное рабочее
внутренне давление
Pmax, МПа (кгс/см2) |
|
Номин. |
Пред.откл., % |
|
125-4-0,30x2 |
125 |
4 |
0,30 |
2 |
75 |
92 |
96 |
70 (7,0) |
±50 |
13,3 |
1,0 (10) |
|
125-4-0,30x3 |
125 |
4 |
0,30 |
3 |
75 |
92 |
96 |
102 (10,2) |
±50 |
13,3 |
1,6 (16) |
|
125-4-0,30x4 |
125 |
4 |
0,30 |
4 |
75 |
92 |
96 |
120 (12,0) |
±50 |
13,3 |
2,0 (20) |
|
125-4-0,30x6 |
125 |
4 |
0,30 |
6 |
75 |
92 |
96 |
166 (16,6) |
±50 |
13,3 |
3,0 (30) |
|
125-4-0,30x8 |
125 |
4 |
0,30 |
8 |
75 |
92 |
96 |
240 (24,0) |
±50 |
13,3 |
5,0 (50) |
|
125-6-0,30x2 |
125 |
6 |
0,30 |
2 |
100 |
92 |
96 |
45 (4,5) |
±50 |
20,0 |
1,0 (10) |
|
125-6-0,30x3 |
125 |
6 |
0,30 |
3 |
100 |
92 |
96 |
68 (6,8) |
±50 |
20,0 |
1,6 (16) |
|
125-6-0,30x4 |
125 |
6 |
0,30 |
4 |
100 |
92 |
96 |
80 (8,0) |
±50 |
20,0 |
2,0 (20) |
|
125-6-0,30x6 |
125 |
6 |
0,30 |
6 |
100 |
92 |
96 |
110 (11,0) |
±50 |
20,0 |
3,0 (30) |
|
125-6-0,30x8 |
125 |
6 |
0,30 |
8 |
100 |
92 |
96 |
160 (16,0) |
±50 |
20,0 |
5,0 (50) |
|
125-8-0,30x2 |
125 |
8 |
0,30 |
2 |
125 |
92 |
96 |
35 (3,5) |
±50 |
26,6 |
1,0 (10) |
|
125-8-0,30x3 |
125 |
8 |
0,30 |
3 |
125 |
92 |
96 |
51 (5,1) |
±50 |
26,6 |
1,6 (16) |
|
125-8-0,30x4 |
125 |
8 |
0,30 |
4 |
125 |
92 |
96 |
60 (6,0) |
±50 |
26,6 |
2,0 (20) |
|
125-8-0,30x6 |
125 |
8 |
0,30 |
6 |
125 |
92 |
96 |
83 (8,3) |
±50 |
26,6 |
3,0 (30) |
|
125-8-0,30x8 |
125 |
8 |
0,30 |
8 |
125 |
92 |
96 |
120 (12,0) |
±50 |
26,6 |
5,0 (50) |
|
125-10-0,30x2 |
125 |
10 |
0,30 |
2 |
150 |
92 |
96 |
30 (3,0) |
±50 |
33,3 |
1,0 (10) |
|
125-10-0,30x3 |
125 |
10 |
0,30 |
3 |
150 |
92 |
96 |
41 (4,1) |
±50 |
33,3 |
1,6 (16) |
|
125-10-0,30x4 |
125 |
10 |
0,30 |
4 |
150 |
92 |
96 |
48 (4,8) |
±50 |
33,3 |
2,0 (20) |
|
125-10-0,30x6 |
125 |
10 |
0,30 |
6 |
150 |
92 |
96 |
66 (6,6) |
±50 |
33,3 |
3,0 (30) |
|
125-10-0,30x8 |
125 |
10 |
0,30 |
8 |
150 |
92 |
96 |
96 (9,6) |
±50 |
33,3 |
5,0 (50) |
|
125-12-0,30x2 |
125 |
12 |
0,30 |
2 |
175 |
92 |
96 |
22 (2,2) |
±50 |
40,0 |
1,0 (10) |
|
125-12-0,30x3 |
125 |
12 |
0,30 |
3 |
175 |
92 |
96 |
34 (3.4) |
±50 |
40,0 |
1,6 (16) |
|
125-12-0,30x4 |
125 |
12 |
0,30 |
4 |
175 |
92 |
96 |
40 (4,0) |
±50 |
40,0 |
2,0 (20) |
|
125-12-0,30x6 |
125 |
12 |
0,30 |
6 |
175 |
92 |
96 |
55 (5.5) |
±50 |
40,0 |
3,0 (30) |
|
125-12-0,30x8 |
125 |
12 |
0,30 |
8 |
175 |
92 |
96 |
80 (8,0) |
±50 |
40,0 |
5,0 (50) |
|
|
Сильфоны с наружным
диаметром
190мм
|
|
|
|
Маркировка
сильфона |
Наружный
диаметр,
D
mm |
Число гофров,
n |
Толщина слоя,
So.c |
Число слоев,
z |
Lo |
dв |
dн |
Жесткость CQ кН/м |
Рабочий ход сильфона
(сжатие) |
Максимальное рабочее
внутренне давление
Pmax, МПа (кгс/см2) |
|
Номин. |
Пред.откл., % |
|
190-12-0,30x2 |
190 |
8 |
0,30 |
2 |
163 |
145 |
150 |
30 (3,0) |
±50 |
30,0 |
0,6 (6) |
|
190-12-0,30x3 |
190 |
8 |
0,30 |
3 |
163 |
145 |
150 |
42 (4,2) |
±50 |
30,0 |
1,0 (10) |
|
190-12-0,30x4 |
190 |
8 |
0,30 |
4 |
163 |
145 |
150 |
55 (5.5) |
±50 |
30,0 |
1,5 (15) |
|
|
|
|
Сильфоны многослойные
относятся к классу
неремонтируемых и
невосстанавливаемых изделий
с назначенной
продолжительностью
эксплуатации. Средний срок
сохраняемости сильфонов при
хранении их в условиях,
установленных нормативной
документацией — не менее 20
лет.
Назначенный ресурс, в часах
составляет от 60000 до
320000ч.
Назначенный срок службы до
40 лет.
Предельные отклонения
значений жесткости
сильфонов, приведенных в
таблицах не превышают более
± 50 % номинальных значений.
По согласованию с
заказчиком, возможно
производство
сильфонов с другими
номинальными значениями
жесткости, а также с меньшим
или большим предельным
отклонением значений
жесткости. Кроме того
возможно изготовление
сильфонов с числом гофров,
числом слоев, толщиной слоя,
отличными от приведенных в
таблицах, если такие
параметры и размеры
сильфонов
предусмотрены заводским ТУ.
Для соединения
сильфонов с сопрягаемыми
деталями в трубопроводной
арматуре необходимо
использовать соединительные
концевые детали — втулки и
кольца по ГОСТ 21557 или
конструкторской
документации. Втулки и
кольца изготавливаются из
тех же марок материалов, что
и сильфоны. Изготовление и
приварку соединительных
концевых деталей к сильфонам
и контроль качества сварных
соединений проводит
потребитель сильфонов в
соответствии с требованиями
нормативной документации.
Приварку концевых деталей к
сильфонам необходимо
производить аргонодуговой
сваркой неплавящимся
(вольфрамовым) электродом
методом оплавления элементов
сопрягаемых деталей.
Допускается применять другие
виды сварки, не ухудшающие
коррозионной стойкости и
работоспособности сильфонов.
Сильфон ГОСТ
Р55019-2012 изготавливается
из коррозионно-стойких
сталей марок 08X18Н1 ОТ,
12X18Н10Т, 10X17Н13М2Т,
10X17H13M3T по ГОСТ 5632,
марки 06X18Н1 ОТ по ГОСТ
10498. Применение сталей
AISI321, 4541 DIN 17440
(1.4541 DIN EN 10088)
допускается при содержании
никеля не более 11%.
Бесшовные или сварные
трубы-заготовки
изготовляться из листа по
ГОСТ 5582 с состоянием
материала и качеством
поверхности Н1, ПН 1, М2а
или МЗа, а также из ленты по
ГОСТ 4986 с обработкой и
качеством поверхности ПН1,
ПН2 или М3 и из бесшовных
особотонкостенных труб по
ГОСТ 10498. Тонкостенные
многослойные трубы
особовысокой точности,
поставляются
специализированными
предприятиями, по
нормативной документации,
утвержденной в установленном
порядке.
При поставке каждой
партии труб проводится
межслойная контрольная
проверка на отсутствие
загрязненности. Сильфоны из
нержавеющей стали проходят
приемку в целях
удостоверения их годности
для использования в
соответствии с требованиями,
установленными стандартами.
Контроль по параметрам
«прочность»,
«герметичность»,
«герметичность наружного
слоя», «опрессовки»,
«назначенный ресурс»
проводится на одной выборке
после приварки к сильфонам
(с двух сторон) комплекта
соединительных деталей по
ГОСТ 21557. После проведения
этих испытаний, контрольные
сильфоны подлежат списанию.
При отсутствии требований
заказчика к числу
опрессовок, контроль по
параметру «опрессовки» не
проводится. Если при
испытаниях обнаружены
сильфоны, не соответствующие
требованиям стандарта, то
вся партия возвращается для
выявления причин
несоответствия, проведения
мероприятий по их
устранению, определения
возможности исправления
брака (устранение дефектов
или исключение дефектных
сильфонов). При
невозможности
(нецелесообразности)
устранения дефектов
(исключения дефектных
сильфонов) вся партия
сильфонов подлежит списанию.
Качество поверхности
сильфона проверяется при
визуальном контроле
сравнением с контрольными
образцами. Контроль
конструкции и основных
геометрических размеров
сильфона проводят сличением
и измерением размеров с
помощью измерительного
инструмента, обеспечивающего
необходимую точность.
Контроль жесткости сильфона
проводиться сжатием его
вдоль оси. Значение
жесткости определяется как
отношение осевого усилия к
величине вызванного им хода.
Жесткость контролируется при
сжатии сильфона в пределах
от 0,3 до 0,6 рабочего хода.
Испытания на прочность
проводятся на стенде
воздействием на сильфон
водой, воздухом или инертным
газом. Продолжительность
выдержки сильфонов под
давлением от 3 до 7 мин.
Сильфон ГОСТ Р55019-2012
проходит испытания на
герметичность наружного слоя
на стенде,
воздействием на сильфон
воздухом наружным давлением,
предписанным для
данного типоразмера
сильфона. Выдержка при этом
давлении составляет не менее
3 мин. Испытания сильфона на
подтверждение назначенного
ресурса проводятся воздухом
или азотом. По результатам
ресурсных испытаний
проводятся расчеты
вероятности безотказной
работы сильфона. |
|
|
|

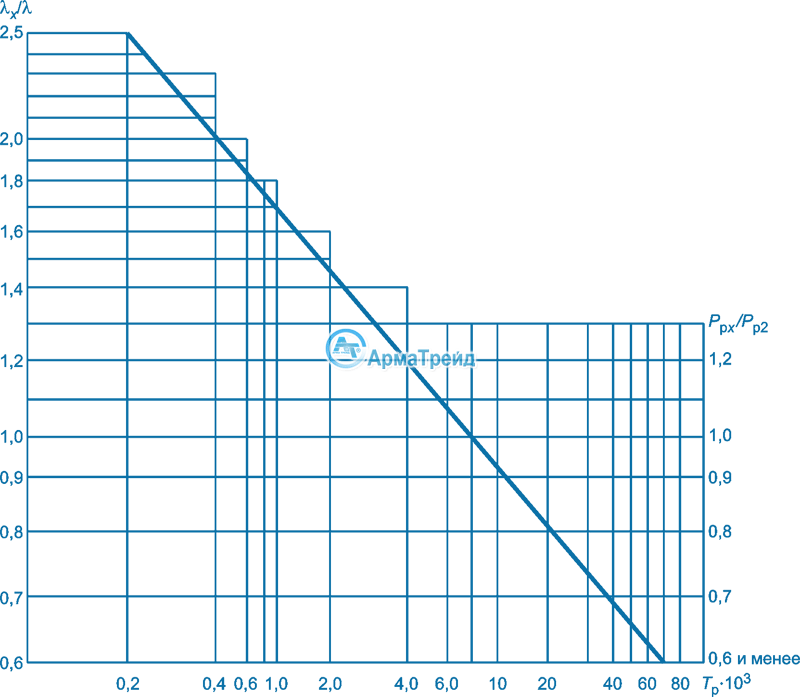

Зависимость
ресурса сильфонов от
сочетания рабочих параметров
для температуры 350°С |
|
|
|
 |
|
λх —
искомый рабочий ход
сильфона; λ
— рабочий ход; Рpx
-
искомое
рабочее давление; Рр2
— рабочее давление |
|
|
|

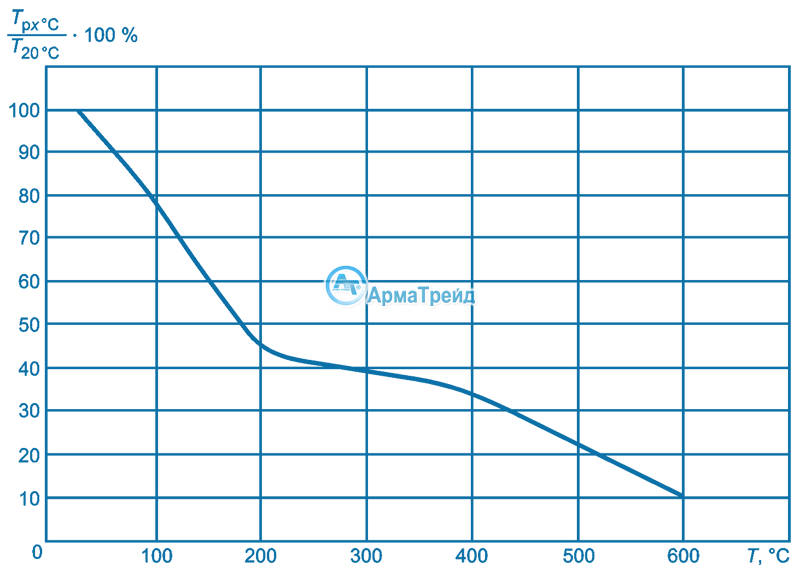

Зависимость
ресурса сильфона от рабочей
температуры |
|
 |
|
Tpx°С
— ресурс при
искомой температуре;
T20°С
— ресурс при
температуре 293 К (20°С) |
|
|
|
Сильфоны
металлические хранят в
упаковке, в закрытых
хранилищах с температурой
воздуха от минус 50 °С до
плюс 40 °С, среднегодовое
значение относительной
влажности воздуха 80 % при
15 °С. Хранение должно
соответствовать условиям 1
(Л) и 2 (С) по ГОСТ 15150
при отсутствии воздействия
паров кислот и щелочей и 3
(Ж) по ГОСТ 15150 при
температуре от минус 50 °С
до плюс 50 °С при отсутствии
воздействия паров кислот и
щелочей, а также при
отсутствии постоянного или
периодического контакта
сильфонов с влажными парами
морской воды. Упакованный
сильфон нержавеющий
допускается транспортировать
всеми видами транспортных
средств при условии защиты
изделия от механических
повреждений и воздействий
влаги, паров кислот и
щелочей. |
|
|
|
|
|
|
|
|
