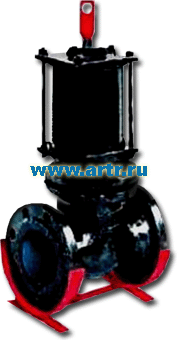

Задвижка 31ч718бр
чугунная
фланцевая клиновая с выдвижным шпинделем с
гидроприводом |
|
|
|
|
|
|
|
 |
Задвижка 31ч718бр применяется
в качестве запорного устройства на
трубопроводах для
транспортировки воды при
температуре до 50 °С.
Управление осуществляется с помощью
гидропривода давлением рабочей среды
от 4 до 10кгс/см2.
При установке задвижки 31ч718бр в
наклонном или горизонтальном
положении должна быть
предусмотрена опора под
цилиндр гидропривода.
Задвижка может комплектоваться
ответными фланцами,
паронитовыми прокладками и
крепежными изделиями. |
|
Установочное
положение задвижек на трубопроводе |
любое, кроме,
гидроприводом вниз |
|
Направление
подачи среды |
любое |
|
Присоединение к
трубопроводу |
фланцевое |
|
Присоединительные фланцы |
по ГОСТ 12817-80 с
уплотнительными поверхностями
исполнения 1 и присоединительными размерами
по ГОСТ 12815-80 ряд
2 |
|
Класс
герметичности затвора |
В, С, D по ГОСТ 9544-93 |
|
|
|
|
|
|
 |
|
|
|

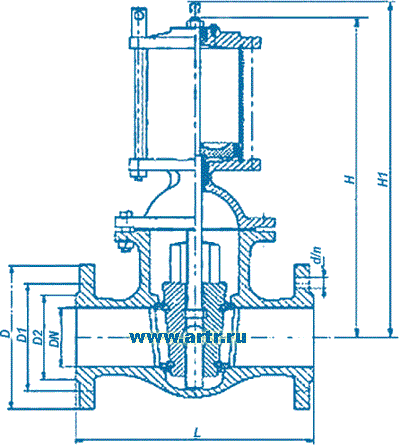

Основные габаритные и
присоединительные размеры и масса |
|
|
|
Условный диаметр , Ду |
Ру, МПа (кг/см2 ) |
D |
D1 |
D2 |
D0 |
H |
H1 |
L |
d |
n |
масса, кг |
|
80
|
1(10)
|
195
|
160
|
135
|
200
|
365
|
480
|
210
|
18
|
4
|
36,0
|
|
100/80
|
1(10)
|
215
|
180
|
158
|
200
|
365
|
480
|
230
|
18
|
8
|
40,0
|
|
150
|
1(10)
|
280 |
240
|
212
|
240
|
593
|
763
|
280
|
22
|
8
|
77,0 |
|
200
|
1(10)
|
335
|
295
|
268
|
268 |
670
|
900
|
330
|
22
|
8
|
150,0
|
|
250
|
1(10)
|
390
|
350
|
320
|
320
|
830
|
1080
|
450
|
22
|
12
|
205,0
|
|
300/250
|
1(10)
|
440
|
400
|
370
|
320
|
820
|
1080
|
500
|
22
|
12
|
220,0
|
|
|
|
