Задвижка клиновая 30с99нж, 30с599нж, 30с999нж, 30лс99нж, 30лс599нж, 30лс999нж


Задвижки

Задвижка клиновая 30с99нж, 30с599нж, 30с999нж, 30лс99нж, 30лс599нж, 30лс999нж




Задвижка 30с99нж, 30с599нж, 30с999нж, 30лс99нж, 30лс599нж, 30лс999нж

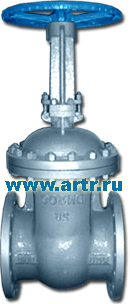

Наименование: Задвижка клиновая с выдвижным шпинделем
Обозначение: 30с99нж
30лс99нж
30с599нж
30лс599нж
30с999нж
30лс999нж
Назначение: Применяется для жидких и газообразных сред с Тр не более 425 °C.
Для газообразных нефтепродуктов применяются задвижки из ст. 15Х5М..
PN 2,5 МПа (25 кгс/см2).
Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80, исп. 1 ряд 2
Материал основных деталей: 25Л
Класс герметичности: по ГОСТ 9544-93 А, В (по требованию заказчика)
Управление: 30с99нж, 30лс99нж - ручное Ду50-250,
30с599нж, 30лс599нж - редукторное Ду300-600,
30с999нж, 30лс999нж - от электропривода Ду50-600
Установочное положение: любое, кроме электроприводом вниз
Климатическое исполнение: в соответствии с ГОСТ 15150-69 категория 1 (для ручных задвижек) и категория 2 (для электроприводных), исполнения "У", "Т", "УХЛ".
Изготовление и поставка: по ТУ 3741-001-00218162-2005

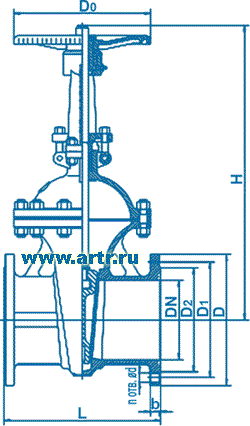

30с99нж, 30с599нж, 30с999нж, 30лс99нж, 30лс599нж, 30лс999нж


DN

L

D

D1

D2

Do

H

b

Ød-n

Масса, кг

фланцевое

с отв.
фланцами

50

250

160

125

102

200

344

17

18-4

25

32

80

280

195

160

133

250

420

19

18-8

46

58

100

300

230

190

158

280

485

21

22-8

74

93

150

350

300

250

212

300

612

25

26-8

90

125

200

400

360

310

278

350

755

27

26-12

170

220

250

450

425

370

335

400

910

29

30-12

300

370

300

500

485

430

390

450

1088

32

30-16

470

567

350

550

550

490

394

500

1184

36

33-16

510

644

400

600

610

550

505

500

1320

40

33-16

700

873

500

700

730

660

615

600

1602

44

39-20

1200

1465

600

800

840

770

720

600

1900

49

39-20

1790

2128
